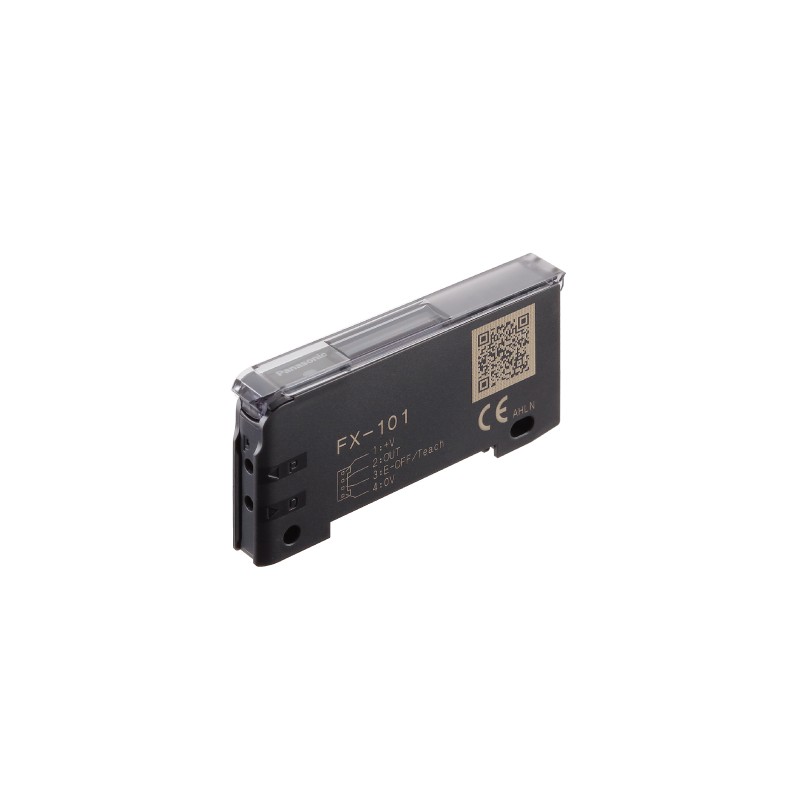

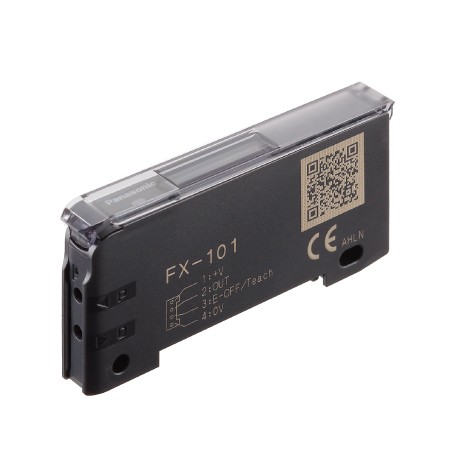

UFX101PCC2 FX101PCC2 FX-101P-CC2 PANASONIC La fibre de l'amplificateur, de type Standard, PNP, de l'écran, t..
UFX101PCC2
FX101PCC2
FX-101P-CC2
PANASONIC
La fibre de l'amplificateur, de type Standard, PNP, de l'écran, type de connecteur, câble de 2m
Amplificateur FX100 F. Optique, sortie PNP, câble inclus CN14AC2
Fiber - PANASONIC > FX100 preset fiber sensors - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Numéro de produit | FX-101P-CC2 |
| Numéro de pièce | FX-101P-CC2 |
| produit | Capteur numérique à fibre optique |
| Détails | Type standard [Jeu de câbles] |
| Nom du produit | Capteur Fibre Numérique FX-100 |
| Article | Spécifications |
|---|---|
| Numéro de produit | FX-101P-CC2 |
| Numéro de pièce | FX-101P-CC2 |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation d’énergie | Fonctionnement normal : 720 mW ou moins (consommation de courant 30 mA ou moins à une tension d’alimentation de 24 V) Mode ECO : 600 mW ou moins (consommation de courant 25 mA ou moins à une tension d’alimentation de 24 V) |
| Sortie | Transistor à collecteur ouvert PNP - Courant source maximum : 100 mA - Tension appliquée : 30 V DC ou moins (entre la sortie et +V) - Tension résiduelle : 1,5 V ou moins (à 100 mA de courant source) |
| Sortie :Fonctionnement de sortie | Sélectionnable Light-ON ou Dark-ON, en mode SET |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Entrée externe | Entrée sans contact PNP - État du signal Élevé : +4 V à +V DC (courant d’absorption 0,5 à 3 mA) Faible : 0 à +0,6 V CC ou ouvert - Impédance d’entrée : 10 kOhm env. |
| Temps de réponse | Fréquence d’émission 0 : 250 micro s ou moins (réglage d’usine par défaut) Fréquence d’émission 1 : 450 micro s ou moins Fréquence d’émission 2 : 500 micro s ou moins Fréquence d’émission 3 : 600 micro s ou moins |
| Réglage de la sensibilité | Enseignement en 2 points / Enseignement limité / Enseignement entièrement automatique |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) |
| Affichage numérique | Écran LCD à 4 chiffres (vert) + 4 chiffres (rouge) |
| Fonction de réglage fin de la sensibilité | Incorporé |
| Fonction de minuterie | Temporisation ON-delay / OFF-delay, commutable efficace ou inefficace [Période de temporisation : 1 ms, 5 ms, 10 ms, 20 ms, 40 ms, 50 ms, 100 ms, 500 ms, 1 000 ms] |
| Fonction de réglage de la quantité d’émission | 3 niveaux + réglage automatique (à partir de la production en décembre 2007) |
| Fonction de prévention des interférences | Méthode de sélection de la fréquence d’émission (fonctions à la fréquence d’émission 1, 2 ou 3) (Remarque) Lors de l’utilisation de la fonction de prévention des interférences, réglez les fréquences d’émission des amplificateurs à couvrir par la fonction de prévention des interférences sur différentes valeurs de fréquence. Cependant, la fonction de prévention des interférences ne fonctionne pas à la fréquence d’émission 0 (réglage d’usine par défaut). |
| Température ambiante | –10 à +55 °C+14 à +131°F (Si 4 à 7 unités sont montées à proximité les unes des autres : –10 à +50 °C+14 à +122°F, si 8 à 16 unités sont montées à proximité les unes des autres : –10 à +45 °C+14 à +113°F) (Pas de condensation de rosée ou de givrage autorisé), Stockage : -20 à +70 °C–4 à +158°F |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier (Remarque) Les valeurs de résistance à la tension et de résistance d’isolement indiquées dans le tableau ci-dessus ne concernent que l’amplificateur. |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier (Remarque) Les valeurs de résistance à la tension et de résistance d’isolement indiquées dans le tableau ci-dessus ne concernent que l’amplificateur. |
| Résistance aux vibrations | Fréquence de 10 à 150 Hz, 0,75 mm0,030 podouble amplitude dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | Accélération de 98 m/s2 (10 G environ) dans les directions X, Y et Z cinq fois chacune |
| Élément émetteur (modulé) | LED rouge (longueur d’onde d’émission maximale : 643 nm0,025 millimètre) |
| matériel | Boîtier: Polycarbonate Interrupteur à clé : Polycarbonate Levier de verrouillage de la fibre : PBT |
| Méthode de connexion | connecteur (Remarque) Le câble connecté au connecteur CN-14A-C2 n’est pas attaché aux modèles qui n’ont pas de ''-CC2'' à la fin des numéros de modèle.Assurez-vous d’utiliser le câble optionnel connecté au connecteur CN-14A(-R)-Cx ou le connecteur CN-14A, ou un connecteur fabriqué par J.S.T. Mfg., Ltd.(contact : SPHD-001T-P0.5, boîtier : PAP-04V-S). |
| Longueur du câble | Longueur totale jusqu’à 100 m328,084 piest possible avec 0,3 mm2, ou plus, câble. |
| poids | Poids net : 15 g env. Poids brut : 75 g env. |
| accessoire | FC-FX-1 (Couvercle de protection) : 1 pièce. (Remarque) CN-14A-C2 (Câble attaché au connecteur, 2 m6,562 pilong) : 1 pièce (Remarque) Le couvercle de protection FC-FX-1 a été fixé à partir de la production en juillet 2011. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: FX101PCC2 - FX101PCC2 | FX-101P-CC2 | 4 Mbytes |
|
