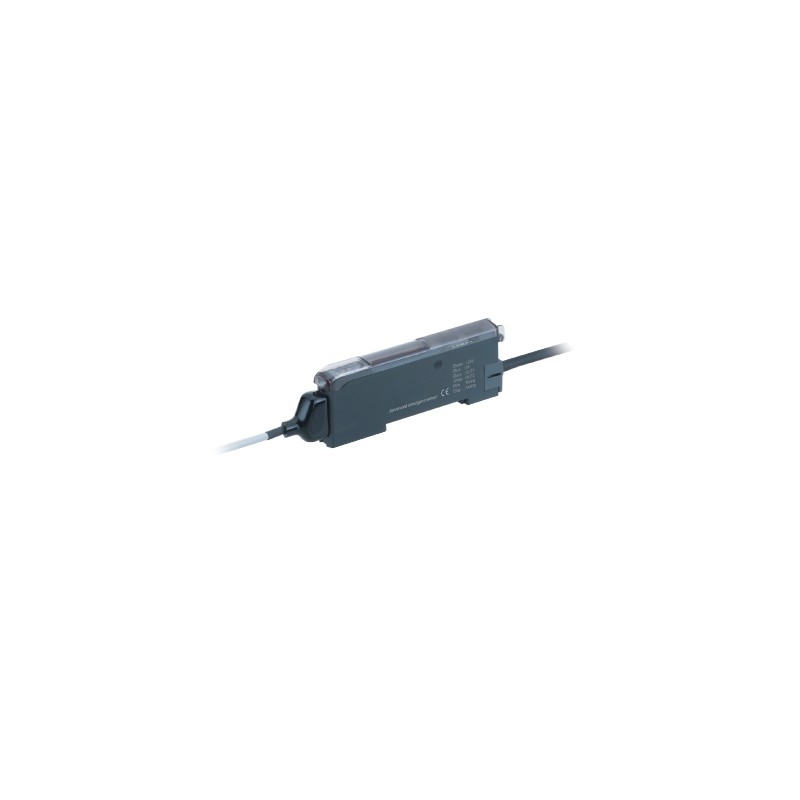

UEFS1C EFS1C EF-S1C PANASONIC Electro statique du contrôleur de capteur pour les Série EFS1, 1 x NPN, Analog.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

UEFS1C EFS1C EF-S1C PANASONIC Electro statique du contrôleur de capteur pour les Série EFS1, 1 x NPN, Analog..

UEFS1C

EFS1C

EF-S1C

PANASONIC

Electro statique du contrôleur de capteur pour les Série EFS1, 1 x NPN, Analogique 1-5V, 24V DC

Contrôleur de capteur électrostatique, double affichage, sortie analogique

Plus de détails


Ionizers - PANASONIC > Ionizers, electrostatic sensors - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

Prix total: $426.14
Prix unitaire: $426.14
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Numéro de produit EF-S1C
Numéro de pièce EF-S1C
produit Capteur électrostatique
Détails Contrôleur
Nom du produit Capteur électrostatique EF-S1

Article Spécifications
Numéro de produit EF-S1C
Numéro de pièce EF-S1C
Directives conformes au marquage CE Directive CEM, directive RoHS
Température ambiante –10 à +55 °C +14 à +131 °F (pas de condensation de rosée ou de givrage autorisé), Stockage : –20 à +70 °C – 4 à +158 °F
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
matériel Boîtier : ABS résistant à la chaleur, Couvercle du boîtier : Polycarbonate, Touche de mode : Acrylique, Interrupteur de jogging : ABS résistant à la chaleur
câble 0,2 mm2Câble de cabine à 6 conducteurs, 2 m 6,562 ft de long
poids Poids net : 65 g environ, Poids brut : 110 g environ
Tête de capteur applicable EF-S1HS
Tension d’alimentation 24 V CC plus ou moins10 %
Consommation de courant Fonctionnement normal : 50 mA ou moins, mode ECO : 40 mA ou moins
Plage d’affichage (mode Portée) –1 000 à 1 000 (mode de portée plus ou moins 1 kV)
–1 999 à 1 999 (plus ou moins2mode portée kV)
(Remarque) La plage d’affichage (plage de mesure) est commutée automatiquement lorsque le réglage de la distance de mesure est modifié sur le contrôleur.
Répétabilité plus ou moins0,3 % P.S.
(Remarque) F.S. est de 2 000 V (–1 000 V à 1 000 V) pour le mode de plage plus ou moins 1 kV et de 4 000 V (–2 000 V à 2 000 V) pour le plus ou moins2mode de portée kV.
Linéarité plus ou moins0,5 % P.S.
(Remarque) F.S. est de 2 000 V (–1 000 V à 1 000 V) pour le mode de plage plus ou moins 1 kV et de 4 000 V (–2 000 V à 2 000 V) pour le plus ou moins2mode de portée kV.
(Remarque) Les valeurs données correspondent aux cas où le potentiel mesuré est plus ou moins200 V ou moins dans le mode de plage plus ou moins 1 kV et plus ou moins 400 V ou moins dans le mode plus ou moins2mode de portée kV.
Si les potentiels mesurés sont en dehors de ces valeurs, les valeurs seront égales aux valeurs affichées plus ou moins 5 %.
(Remarque) Afin de satisfaire aux spécifications de linéarité de la sortie analogique, n’utilisez pas la sortie de jugement.
Caractéristiques de température 0,05 % F.S./°C
(Remarque) F.S. est de 2 000 V (–1 000 V à 1 000 V) pour le mode de plage plus ou moins 1 kV et de 4 000 V (–2 000 V à 2 000 V) pour le plus ou moins2mode de portée kV.
(Remarque) Les valeurs données correspondent aux cas où le potentiel mesuré est plus ou moins200 V ou moins dans le mode de plage plus ou moins 1 kV et plus ou moins 400 V ou moins dans le mode plus ou moins2mode de portée kV.
Si les potentiels mesurés sont en dehors de ces valeurs, les valeurs seront de 0,5 %/°C des valeurs affichées.
Sorties de jugement (OUT 1, OUT 2) Transistor à collecteur ouvert NPN
• Courant d’évier maximum: 100 mA
• Tension appliquée : 30 V CC ou moins (entre la sortie de jugement et 0 V)
• Tension résiduelle : 1,5 V ou moins (à 100 mA de courant absorbé)
Sorties de jugement (OUT 1, OUT 2) : Temps de réponse Méthode de commutation 10 ms, 20 ms (STD), 100 ms, 200 ms, 400 ms, 800 ms
Sorties de jugement (OUT 1, OUT 2) : Opération de sortie OUT1 : + sortie de mesure de potentiel ou sortie du comparateur de fenêtre
OUT2 : –sortie de mesure potentielle ou sortie d’erreur
Sorties de jugement (OUT 1, OUT 2) : Protection contre les courts-circuits Incorporé
Sortie analogique Tension analogique
• Tension de sortie : 1 à 5 V
• Impédance de sortie : 100 Ohm environ
(Remarque) Afin de satisfaire aux spécifications de linéarité de la sortie analogique, n’utilisez pas la sortie de jugement.
Sortie analogique : temps de réponse Méthode de commutation 20 ms, 30 ms (STD), 110 ms, 210 ms, 410 ms, 810 ms
Entrée de synchronisation / entrée 0-adjust Entrée NPN sans contact
• État du signal
Élevé : +V ou ouvert,
Faible : 0 à +2 V (courant source 0,5 mA ou moins)
• Impédance d’entrée : 10 kOhm environ
Extension de câble Extension jusqu’à 10 m au total 32.808 ft est possible avec 0.3 mm2, ou plus, câble.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG PANASONIC SENSORS EN.pdf 31 Mbytes
PDF CATALOGUE PANASONIC FR .pdf 15 Mbytes
Fiche technique 1: EFS1C - EFS1C | EF-S1C 342 Kbytes Fiche technique 1: EFS1C - EFS1C | EF-S1C
