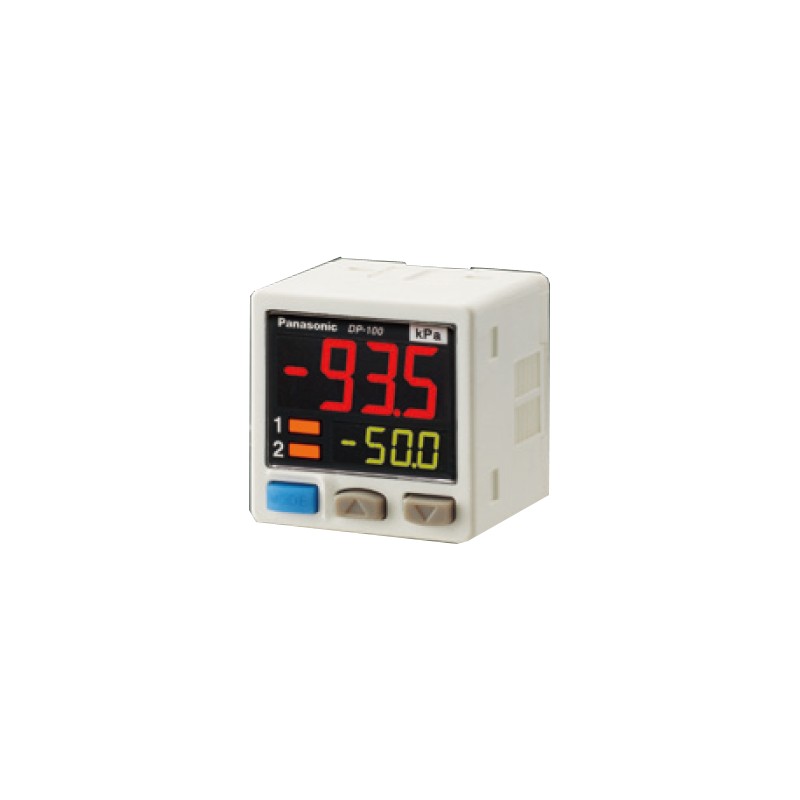

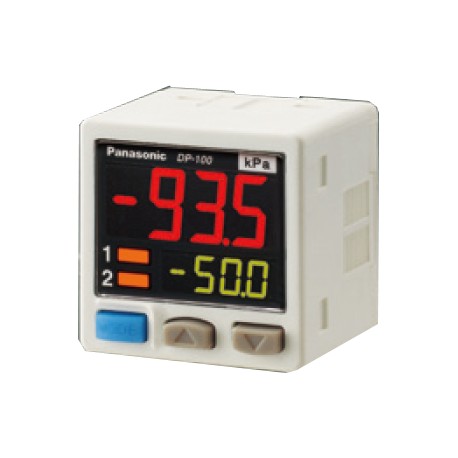

UDP102AMP DP-102A-M-P PANASONIC Capteur de pression, -1 à 10bar, de 0,6 à 5V, PNP, connecteur à Pression cou..
UDP102AMP
DP-102A-M-P
DP-102A-M-P
PANASONIC
Capteur de pression, -1 à 10bar, de 0,6 à 5V, PNP, connecteur à Pression courte M5 filetage femelle, connecteur, câble de 2m
Régulateur de pression numérique double série DP100, modèle plat, multifonction, -0,1 à 1MPa, PNP. Port M5.
DP-102A-M-P_Dual Capteur de pression numérique à affichage [Pour gaz]_Dual Capteur de pression numérique à affichage [Pour gaz] Type d’orifice de pression DP-100_Short
Pressure sensors - PANASONIC > DP100 dual display pressure sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Numéro De Produit | DP-102A-M-P |
| Numéro De Pièce | DP-102A-M-P |
| Produit | Double Affichage Numérique Capteur De Pression [Gaz] |
| Détails | Pression brève type de port |
| Nom du produit | Double Affichage Numérique Capteur de Pression [Gaz] DP-100 |
| Article | Spécifications |
|---|---|
| Numéro De Produit | DP-102A-M-P |
| Numéro De Pièce | DP-102A-M-P |
| Directive de marquage CE de conformité | La Directive EMC, RoHS Directive |
| Type de pression | Jauge de pression |
| Pression nominale plage de | -0.100 à +1.000 MPa |
| Définir une plage de pression de | -0.101 à +1.010 MPa -101 à +de 1 010 kPa -1.03 à +10 h 30 kgf/cmDeux -1.01 à +10.10 bar -14.6 à +146.4 psi |
| La pression withstandability | 1,5 MPa |
| Applicable fluide | Non-corrosif gaz |
| La tension d'alimentation | De 12 à 24 V DC ±10 % tension d'Ondulation (P-P 10 % ou moins |
| La consommation d'énergie | Fonctionnement Normal : 720 mW ou moins (consommation de Courant de 30 mA à 24 V tension d'alimentation) Mode ECO : 480 mW ou moins STD (consommation de Courant de 20 mA à 24 V tension d'alimentation) 360 mW ou moins au COMPLET (consommation de Courant de 15 mA à 24 V tension d'alimentation) |
| Comparatif de sortie | <Sortie PNP> PNP collecteur ouvert transistor - Maximum de la source de courant : 100 mA - Tension appliquée : 30 V CC ou moins (entre comparative de sortie et +V) - Une tension résiduelle : 2 V ou moins (à 100 mA de la source de courant) |
| Comparatif : sortie de l'opération | NO / NC (sélectionnable par l'opération de touche) |
| Comparatif de sortie : modes de Sortie | Mode FACILE / Hystérésis / Fenêtre comparateur de mode |
| Comparatif de sortie : Hystérésis | Minimum de 1 chiffre (variable)(cependant, sur 2 chiffres, lors de l'utilisation d'unité psi) |
| Comparatif de sortie : Répétabilité | De ±0,2 % F. S. (±2 chiffres) |
| Comparatif de sortie : temps de Réponse | 2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1 000 ms, de 5 000 ms, sélectionnables par l'opération de touche |
| Comparatif de sortie : protection de Court-circuit | Incorporé |
| De l'entrée externe | <Sortie PNP> La tension fournie : 5 V +V DC HORS tension : 0,6 V CC ou moins, ou de l'ouvrir Impédance d'entrée : 10 kΩ environ. Temps d'entrée : 1 ms ou plus |
| Sortie de tension analogique | Tension de sortie : 0,6 à 5 V Point zéro : dans un délai de 1 V ±5 % F. S. Durée : moins de 4,4 V ±5 % F. S. Linéarité : ±1 % F. S. Impédance de sortie : 1 kohm env. |
| Sortie de courant analogique | Courant de sortie : 2,4 à 20 mA Point zéro : 4 mA ±5 % F. S. Durée : 17.6 mA ±5 % F. S. Linéarité : ±1 % F. S. Résistance de charge : 250 Ω (max.) |
| Affichage | 4 chiffres + 4 chiffres 3-écran LCD couleur (Taux de rafraîchissement : 250 ms, 500 ms, 1 000 ms, sélectionnables par l'opération de touche) |
| Affichage : Affichables plage de pression | -0.101 à +1.010 MPa -101 à +de 1 010 kPa -1.03 à +10 h 30 kgf/cmDeux -1.01 à +10.10 bar -14.6 à +146.4 psi |
| Indicateur | LED Orange (Comparative de sortie 1 indicateur d'opération : s'allume lorsque comparative de la sortie Analogique sortie de tension de fonctionnement de l'indicateur : s'allume lors du réglage) |
| La Protection de l' | IP40 (IEC) |
| Température ambiante | -10 à +50 ℃+14 à +122 ° f, Stockage : -10 à +60 ℃+14 à +140 ° f |
| L'humidité ambiante | 35 à 85 % HR (Pas de condensation ou au givrage autorisé), Stockage : 35 à 85% HR |
| Tension withstandability | 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier |
| La résistance de l'isolation | 50MΩ ou plus avec 500 V CC megger entre tous les terminaux connectés entre eux et le boîtier |
| Résistance aux vibrations | De 10 à 500 Hz de fréquence de 3 mm0.118 dansdouble de l'amplitude ou de l'accélération maximale de 196 m/sDeuxen X, Y et Z les directions pendant deux heures chaque (lorsque le panneau est monté: 10 à 150 Hz, 0,75 mm0.030 dansl'amplitude ou de l'accélération maximale de 49 m/sDeuxen X, Y et Z les directions de deux heures chacune) |
| Résistance aux chocs | 100 m/sDeuxaccélération (10 G environ). en X, Y et Z les directions de trois fois chaque |
| Les caractéristiques de température | À L'Intérieur De ±1 % F. S. (à +20 ° c+68 ° f) |
| Matériel | Boîtier : PBT (renforcé en fibre de verre), d'un écran LCD : Acrylique, port de Pression : acier Inoxydable (SUS303), le Montage de la partie filetée : Laiton (nickelé), Interrupteur partie : caoutchouc de Silicone |
| Méthode de connexion | Connecteur |
| Longueur de câble | Longueur totale jusqu'à 100 m328.084 ft(moins de 30 m98.425 ftlorsque conforme au marquage CE) est possible avec 0,3 mmDeuxou plus, câble |
| Poids | Poids Net: 30 g env., Poids brut: 120 g environ. |
| Accessoires | CN-14A-C2 (Connecteur de câble 2 m6.562 ft): 1pc. (à l'exclusion M8 connecteur type) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: DP102AMP - DP-102A-M-P | DP-102A-M-P | 534 Kbytes |
|
