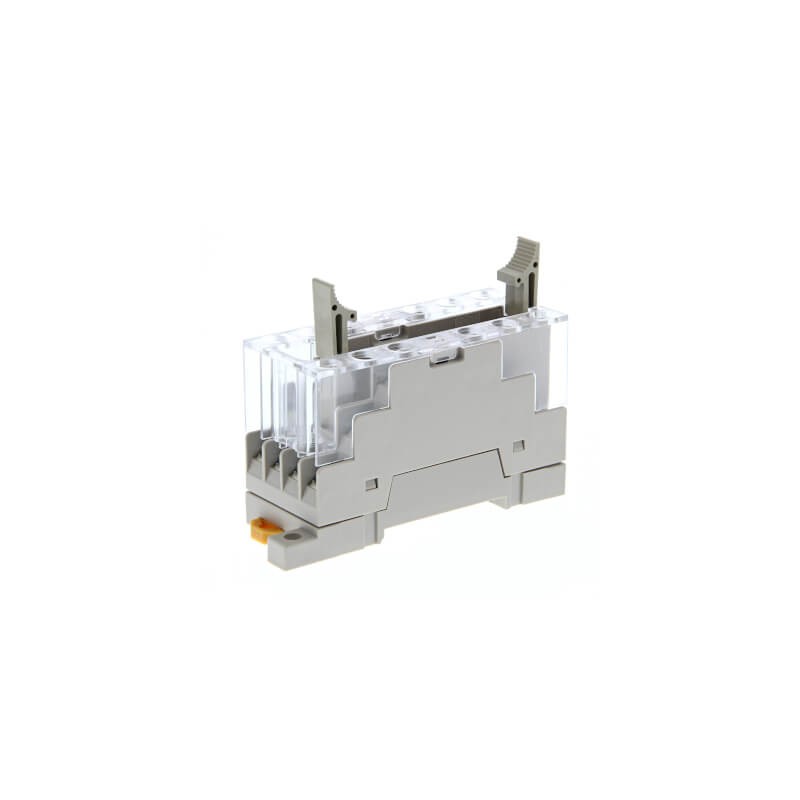

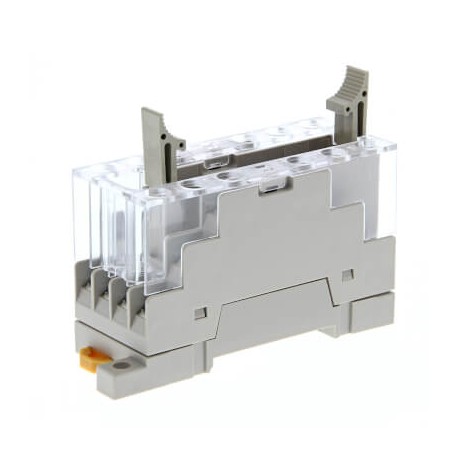

P7SA-14F P7SA6009G 377194 OMRON Base G7SA Vis de rail DIN à 6 pôles Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P7SA-14F P7SA6009G 377194 OMRON Base G7SA Vis de rail DIN à 6 pôles

P7SA-14F

P7SA6009G

P7SA14F

OMRON

10

La Base de G7SA 6polos Rail DIN Vis

Base G7SA Vis de rail DIN à 6 pôles

Accessoire pour relais de sécurité, Gamme G7SA, socle rail DIN/vis, 6 contacts

Plus de détails


Relais > Socle pour relais

Sécurité > G7S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $334.20
Prix unitaire: $33.42
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Relais avec contacts mécaniquement liés

La gamme de relais fins G7SA à contacts liés comprend des modèles à quatre ou six pôles dans différentes combinaisons de contacts et présente une isolation renforcée. La disposition des bornes simplifie la conception du modèle CI. Ils peuvent être soudés directement sur une carte de circuits imprimés ou utilisés avec les socles P7SA.

  • Contacts liés
  • Conforme à EN 50205
  • 6 A à 240 Vc.a. et 6 A à 24 Vc.c. pour charges résistives
  • Isolation renforcée entre les entrées, les sorties et les pôles
  • Relais à 4 ou 6 pôles disponibles
  • Socles disponibles avec technologie Push-in plus

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

4 poles

3PST-NO, SPST-NC

24 VDC1

G7SA-3A1B

DPST-NO, DPST-NC

G7SA-2A2B

6 poles

5PST-NO, SPST-NC

G7SA-5A1B

4PST-NO, DPST-NC

G7SA-4A2B

3PST-NO, 3PST-NC

G7SA-3A3B

Sockets

Mounting

Terminal type

LED indicator

Poles

Coil rated voltage

Order code

Front-
mounting

Push-In Plus terminals

Yes

4 poles

24 VDC

P7SA-10F-ND-PU

6 poles

P7SA-14F-ND-PU

Screw terminals

Yes

4 poles

P7SA-10F-ND

6 poles

P7SA-14F-ND

No

4 poles

−

P7SA-10F

6 poles

P7SA-14F

Back-
mounting

PCB terminals

No

4 poles

−

P7SA-10P

6 poles

P7SA-14P

Specifications

Coil

Rated voltage

Rated current

Coil resistance

Must-operate voltage

Must-release voltage

Max. voltage

Power consumption

24 VDC

4 poles: 15 mA

6 poles: 20.8 mA

4 poles: 1,600 Ω
6 poles: 1,152 Ω

75% max. (V)

10% min. (V)

110% (V)

4 poles: Approx. 360 mW
6 poles: Approx. 500 mW

Note:Refer to datasheet for details

Contacts

Load

Resistive load (cosφ= 1)

Rated load

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

6 A

Max. switching voltage

250 VAC, 125 VDC

Max. switching current

6 A

Max. switching capacity (reference value)

1,500 VA, 180 W

Relays with forcibly guided contacts

Contact resistance

100 mΩ max. (The contact resistance was measured with 1 A at 5 VDC using the voltage-drop method.)

Operating time2

20 ms max.

Response time1

10 ms max.
(The response time is the time it takes for the normally open contacts to open after the coil voltage is turned OFF.)

Release time1

20 ms max.

Insulation resistance

100 MΩ min. (at 500 VDC) (The insulation resistance was measured with a 500 VDC megger at the same places that the dielectric strength was
measured.)

Dielectric strength34

Between coil contacts/different poles: 4,000 VAC, 50/60 Hz for 1 min
(2,500 VAC between poles 3-4 in 4-pole Relays or poles 3-5, 4-6, and 5-6 in 6-pole Relays.)

Between contacts of same polarity: 1,500 VAC, 50/60 Hz for 1 min

Durability

Mechanical

10,000,000 operations min. (at approx. 36,000 operations/hr)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/hr)

Min. permissible load5

5 VDC, 1 mA (reference value)

Ambient temperature6

Operating: −40 to 85°C (with no icing or condensation)

Ambient humidity

Operating: 35 to 85%

Approved standards

EN61810-1 (IEC61810-1), EN50205, UL508, CSA22.2 No. 14

Note:The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.12 VDC, 21 VDC, 48 VDC are available on request.
2.These times were measured at the rated voltage and an ambient temperature of 23°C. Contact bounce time is not included.
3.Pole 3 refers to terminals 31-32 or 33-34, pole 4 refers to terminals 43-44, pole 5 refers to terminals 53-54, and pole 6 refers to terminals 63-64.
4.When using a P7SA socket, the dielectric strength between coil contacts/different poles is 2,500 VAC, 50/60 Hz for 1 min.
5.Min. permissible load is for a switching frequency of 300 operations/min.
6.When operating at a temperature between 70°C and 85°C, reduce the rated carry current (6 A at 70°C or less) by 0.1 A for each degree above 70°C.

ETIM for 377194 Relais (EC001456)
Caractéristique Valeur
Type de montage (EF000003) Profilé chapeau 35 mm
Finition du raccordement électrique (EF003961) Borne à vis
Extension fonctionnelle possible (EF003444) Non
Avec pinces amovibles (EF003340) Non
Nombre de broches (EF005580) 14
Largeur (EF000008) 72 mm
Hauteur (EF000040) 60.5 mm
Profondeur (EF000049) 30 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
P7SA-14F P7SA14F P7SA6009G j120_g7sa_relays_with_forcibly_guided_contacts_datasheet_fr.pdf 903 Kbytes P7SA-14F P7SA14F P7SA6009G j120_g7sa_relays_with_forcibly_guided_contacts_datasheet_fr.pdf
