> OMRON>Interrupteurs de position / BOUTONS-POUSSOIRS>D4C>D4C-6233 D4CN6233H D4C6233 OMRON Étanche Levier Plat Rouleau de piston tourné à 90 ° scellé
ANUNCIAR
Produit précédent Produit suivant

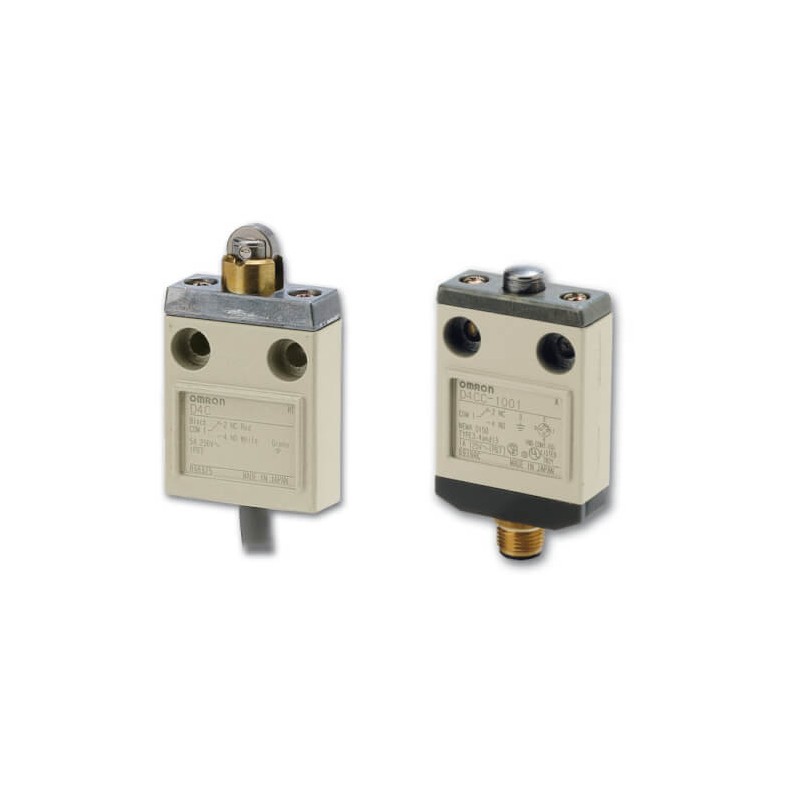

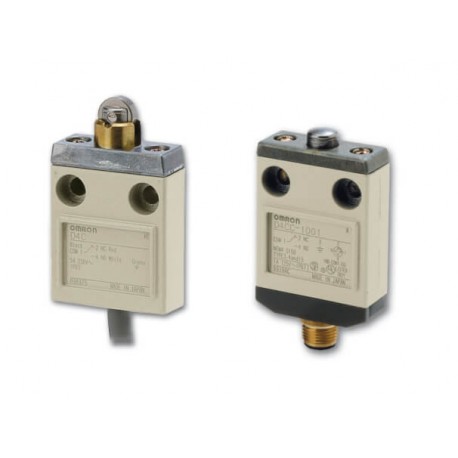

D4C-6233 D4CN6233H D4C6233 OMRON Étanche Levier Plat Rouleau de piston tourné à 90 ° scellé Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4C-6233 D4CN6233H D4C6233 OMRON Étanche Levier Plat Rouleau de piston tourné à 90 ° scellé

D4C-6233

D4CN6233H

D4C6233

OMRON

Étanche Levier Plat Rouleau de piston tourné à 90 ° scellé

Levier à rouleau plat de pierre d’eau tourné 90o scellé

Plus de détails


Détecteurs > Commutateur simple position

Interrupteurs de position / BOUTONS-POUSSOIRS > D4C

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $129.63
Prix unitaire: $129.63
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Fin (16 mm) et compact
  • Boîtier métallique robuste
  • Modèles avec connecteur M12 ou câble VCTF résistant à l'huile

Caractéristiques et références

Ordering Information

Actuator type

Load range (VDC)1

Operation LED indicator

Connection method

Order code

0.8 W to 60 W max





No

Yes

Plunger


n

■

-

■

2

D4CC-3001

3 m

D4C-1201

-

■

■

D4CC-4001

3 m

D4C-3201

Sealed plunger


■

-

■

D4CC-3031

3 m

D4C-1231

-

■

■

D4CC-4031

3 m

D4C-3231

Plunger with M14 mounting


■

-

■

D4CC-3041

3 m

D4C-1241

-

■

■

D4CC-4041

3 m

D4C-3241

Roller plunger


■

-

■

D4CC-3002

3 m

D4C-1202

-

■

■

D4CC-4002

3 m

D4C-3202

Sealed roller plunger


■

-

■

D4CC-3032

3 m

D4C-1232

-

■

■

D4CC-4032

3 m

D4C-3232

Roller plunger with M14 mounting


■

-

■

D4CC-3042

3 m

D4C-1242

-

■

■

D4CC-4042

3 m

D4C-3242

Crossroller plunger


■

-

■

D4CC-3003

3 m

D4C-1203

-

■

■

D4CC-4003

3 m

D4C-3203

Sealed crossroller plunger


■

-

■

D4CC-3033

3 m

D4C-1233

-

■

■

D4CC-4033

3 m

D4C-3233

Crossroller plunger with M14 mounting


■

-

■

D4CC-3043

3 m

D4C-1243

-

■

■

D4CC-4043

3 m

D4C-3243

Roller lever


■

-

■

D4CC-3024

3 m

D4C-1220

-

■

■

D4CC-4024

3 m

D4C-3220

Coil spring


■

-

■

D4CC-3050

3 m

D4C-1250

-

■

■

D4CC-4050

3 m

D4C-3250

Specifications

Voltage and current rating

Model

Rated voltage

Rated current3

Non-inductive load

Inductive load

Inrush current

Applicable load range
(5 to 30 VDC)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

NC

NO

D4C-1☐☐☐

125 VAC

5 A

5 A

1.5 A

0.7 A

3 A

3 A

2.5 A

1.3 A

20 A max.

10 A max.

-

250 VAC

2 A

5 A

5 A

1 A

0.5 A

2 A

2 A

1.5 A

0.8 A

8 VDC

5 A

5 A

2 A

2 A

5 A

4 A

3 A

3 A

0.8 W to 60 W

14 VDC

5 A

5 A

2 A

2 A

4 A

4 A

3 A

3 A

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

125 VDC

0.4 A

0.4 A

0.05 A

0.05 A

0.4 A

0.4 A

0.05 A

0.05 A

-

250 VDC

0.2 A

0.2 A

0.03 A

0.03 A

0.2 A

0.2 A

0.03 A

0.03 A

D4C-3☐☐☐

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

0.8 W to 60 W

D4CC-3☐☐☐

D4CC-4☐☐☐

30 VDC

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

5 A max.

2.5 A max

0.8 W to 30 W

D4C-6☐☐☐

30 VDC

0.1 A

0.1 A

0.1 A

-

-

20 A max.

10 A max.

5 mW to 0.8 W

General specifications

Item

D4C-_ (cable types)

D4CC-_ (connector types)

Durability4

Mechanical

10,000,000 operations min

Electrical

200,000 operations min

Operating frequency

Mechanical

120 operations/min

Electrical

30 operations/min

LED indicator

D4C-3_, D4C-6_, D4CC-4_: Operation indicator (red)
Operation indicator turns OFF when the switch operates.5

Ambient temperature

Operating

-10 to 70°C (with no icing)

Degree of protection

IEC 60529: IP67

1.See specifications for details on max. current per rated voltage and load type. Micro load models with 5mW to 0.8W are available. For ordering refer to complete datasheet.

2.Pre-wired models with 30 cm PVC cable and M12 plug (pigtail) are available. Contact your OMRON representative.

3.For D4C- cable types these ratings are certified by TÜV Rheinland according to EN60947-5-1 (file no R9451333).

4.Values are acquired at 5 to 35°C operating temperature, 40% to 70% operating humidity.

5.Models where operation indicator turns ON when the switch operates are available by adding “-B” to the order code. Contact your OMRON representative for availability.


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
D4C-6233 D4C6233 D4CN6233H c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf 2 Mbytes D4C-6233 D4C6233 D4CN6233H c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf
D4C-6233 D4C6233 D4CN6233H e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf 2 Mbytes D4C-6233 D4C6233 D4CN6233H c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf
