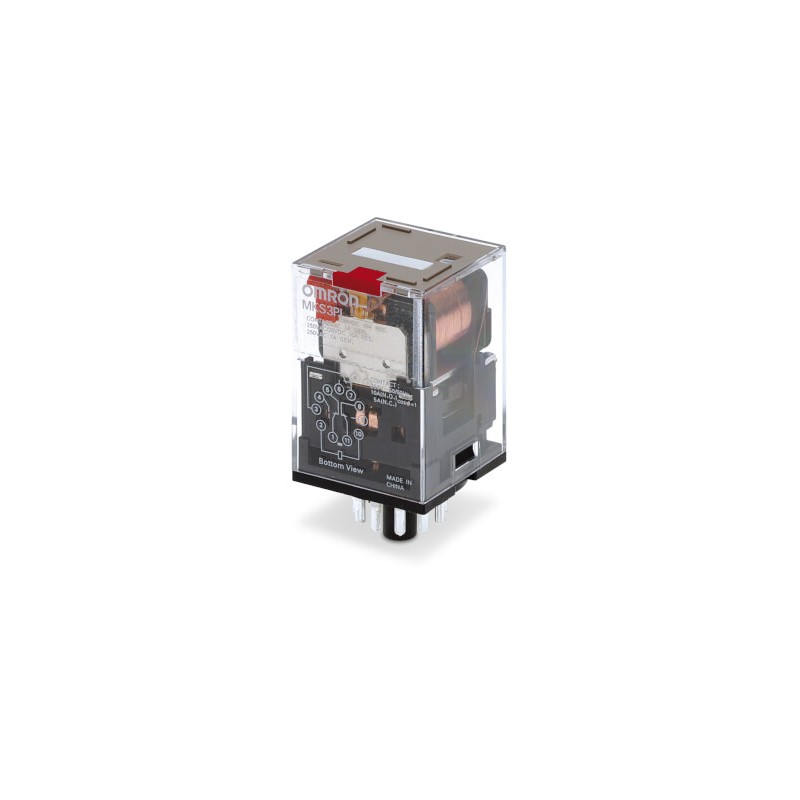

MKS3PI-5 50VAC 376747 MKS3PI5AC50BYOMZ OMRON 3PDT 10A Indic. mécanique bouton-Poussoir de test
MKS3PI-5 50VAC
376747
MKS3PI5AC50BYOMZ
OMRON
3PDT 10A Indic. mécanique bouton-Poussoir de test
Relais industriels > MK-I/-S
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON
Les plus vendus
▲En savoir plus
▲Relais industriel extrêmement fiable
La série MK(S) s'est révélée exceptionnellement fiable depuis son lancement il y a environ 50 ans. Pour offrir les mêmes fonctions de test aisées que nos autres familles de relais, le MK-S est équipé d'un bouton de test verrouillable proposant des fonctions et opérations identiques à celles des familles MY(S) et G2R(S).
- Contact de types 8 broches DPDT et 11 broches 3PDT
- Commutation de courant jusqu'à 10 A
- Bouton de test verrouillable pour faciliter les tests
- Températures de - 40 °C à 60 °C
Ordering information
Contact form | Mechanical indicator & lockable test button | LED indicator | Diode | Order code( ___ = coil voltage + AC/DC) | Common coil voltages | |
|---|---|---|---|---|---|---|
DC | AC | |||||
DPDT (2-pole) | yes | no | no | MKS2PI | 12, 24, 110 | 24, 110, 230 |
yes | MKS2PIN | 24 | 24, 230 | |||
3PDT (3-pole) | no | MKS3PI-5 | 12, 24, 48, 110 | 12, 24, 110, 230 | ||
yes | MKS3PI-D-5 | 24 | N/A | |||
yes | no | MKS3PIN-5 | 12, 24 | 24, 110, 230 | ||
yes | MKS3PIN-D-5 | 24 | N/A | |||
Sockets & accessories
For type | Order code | |||
|---|---|---|---|---|
DIN rail | ||||
Screw | Box clamp | |||
Socket | Clip (set= 2 pcs.) | Socket | ||
MKS2 | PF083A-E | PFC-A1 | - | PF083A-D |
MKS3 | PF113A-E | PFC-A1 | PF113A-N | PF113A-D |
Specifications
Coil ratings
Rated voltage | Must operate voltage | Must release voltage | Max. voltage | Power consumption (approx.) | |
|---|---|---|---|---|---|
% of rated voltage | |||||
AC | 6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V | 80% max. | 30% min. | 110% | 2.3 VA (60 Hz) |
2.7 VA (50 Hz) | |||||
DC | 6 V, 12 V, 24 V, 48 V, 100 V, 110 V | 15% min. | 1.4 W | ||
Contact ratings
Load | 2- or 3-pole | |
|---|---|---|
Resistive load | Inductive load | |
Contact material | AgSnIn | |
Rated load | NO: 10 A at 250 VAC NC: 5 A at 30 VDC | 7 A at 250 VAC |
Rated carry current | 10 A | |
Max. switching voltage | 250 VAC, 250 VDC | - |
Max. switching current | 10 A | |
Max. switching power | 2,500 VA/ 300 W | 1,250 VA/150 W |
Mechanical life | 5,000,000 operations min. | |
Electrical life | 100.000 operations min. | |
Technical data
Operating time | AC: 20 ms max., DC: 30 ms max. |
Release time | 20 ms max. (40 ms max. for built-in Diode relays) |
Dielectric strength | 2,500 VAC (coil-contact) |
Ambient temperature | Operating: -40 to 60°C (with no icing or condensation) |
Size in mm (H×W×D) | 34.5×34.5×53.3 |
Dimension relay & socket
Type | Size in mm (H×W×D) |
|---|---|
PF083A-E + MKS | 56×41×77.8 (incl. clip) |
PF113A-E + MKS | 56×42.8×87.8 (incl. clip) |
PF___A-D + MKS | 65×38×80.3 |
1.Many various terminal arrangements possible, please see specifications.
2.Other coil voltages available. Please see specifications.
