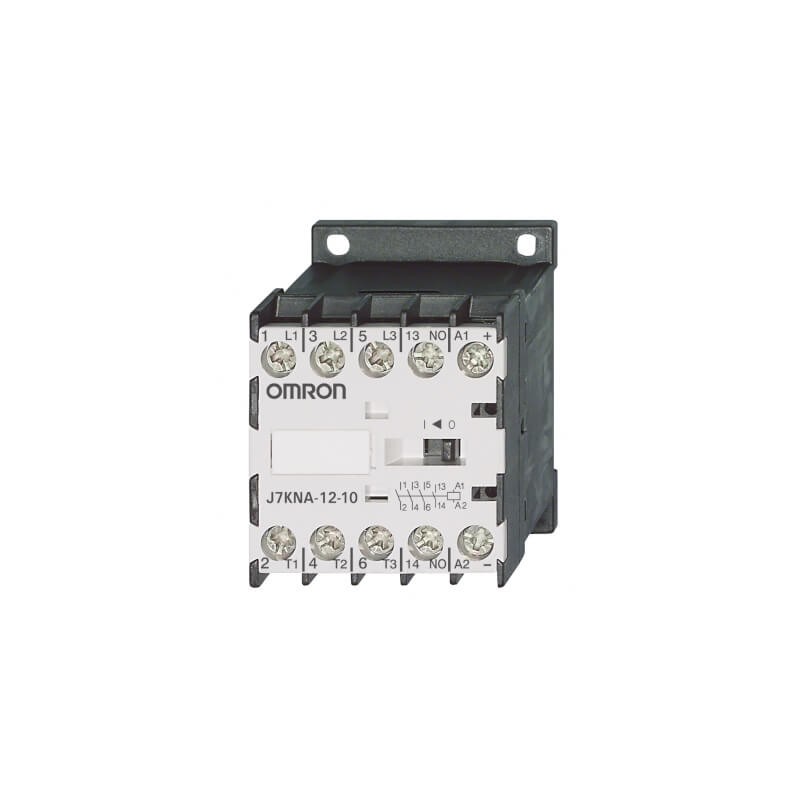

J7KNA-12-10 24 119065 OMRON Basse Tension, 5.5KW / 12A / AC3 ​​1NA Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

J7KNA-12-10 24 119065 OMRON Basse Tension, 5.5KW / 12A / AC3 ​​1NA

J7KNA-12-10 24

119065

OMRON

Disponible

Expédition hui

Basse Tension, 5.5KW / 12A / AC3 ​​1NA

Plus de détails


Contacteurs Electrique

J7KN Contacteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Quantité Prix
1+$19.12
2+$18.31
3+$17.74
4+$17.39
5+$17.27
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



J7KNA Mini-contacteurs moteurs
Contacteurs moteur de 4 à 5,5 kW
pour la commutation standard
Ce système modulaire comprend des contacteurs principaux et des blocs contact
supplémentaires. Les unités de base peuvent être associées à des contacts auxiliaires (montage sur le dessus). Des versions inversées, y compris un verrouillage mécanique intégré, sont disponibles, ainsi que des versions 3 pôles principaux et 4 pôles
principaux.
• Des versions 4 kW et 5,5 kW sont disponibles
• Différentes tensions de bobine (c.a. et c.c.)
• Versions taille compacte ou normale
• Les contacteurs peuvent être montés par une fixation par vis ou encliquetage sur un rail DIN
• Tous les composants ont une protection pour les doigts
Références
Fonctionne- ment
Pôles Valeur nominale
AC2, AC3
380 V
Courant nominal Contact auxiliaire
AC3 AC1
Relais de surcharge
Taille en mm
(H × L × P)
Référence Tension de bobine*1 , remplacer _ _ _ par :
400 V
415 V
kW
500 V
kW
660 V
690 V
kW
400 V A
690 V A
NO NF Vc.a. Vc.c.
c.a. / c.c. electromagne- tique
Bobine c.c. avec diode
3 4 4 4 9 20 1 0 J7TKN-A 57,5 × 45 × 49 J7KNA-09-10_ _ _ 24 110 230 400 24D
0 1 J7TKN-A J7KNA-09-01_ _ _ 24 110 230 400 24D
5,5 5,5 5,5 12 20 1 0 J7TKN-A J7KNA-12-10_ _ _ 24 110 230 400 24D
0 1 J7TKN-A J7KNA-12-01_ _ _ 24 110 230 400 24D
4 4 4 4 9 20 0 0 J7TKN-A J7KNA-09-4___ 24 110 230 400 24D
3 4 4 4 9 20 1 0 J7TKN-A J7KNA-09-10_ _ _ – – – – 24VS
0 1 J7TKN-A J7KNA-09-01_ _ _ – – – – 24VS
5,5 5,5 5,5 12 20 1 0 J7TKN-A J7KNA-12-10_ _ _ – – – – 24VS
0 1 J7TKN-A J7KNA-12-01_ _ _ – – – – 24VS
c.a. / c.c. 3 electromagne- contacteurs
4 4 4 9 20 0 1 J7TKN-A 57,5 × 94,5 × 50 J7KNA-09-01 R_ _ _ 24 110 230 400 24D
5,5 5,5 5,5 12 20 0 1 J7TKN-A J7KNA-12-01 R_ _ _ 24 110 230 400 24D
tique
Bobine c.c. avec diode
alternatifs
4 4 4 9 20 0 1 J7TKN-A J7KNA-09-01 R_ _ _ – – – – 24VS
5,5 5,5 5,5 12 20 0 1 J7TKN-A J7KNA-12-01 R_ _ _ – – – – 24VS
*1 D'autres tensions de bobine sont disponibles sur demande
Accessoires
Contacts auxiliaires
Contacts Courant nominal Référence
AC15
NO NF
230 V 400 V
1 1 3 A 2 A J73KN-AM-11
0 2 3 A 2 A J73KN-AM-02
2 2 3 A 2 A J73KN-AM-22
Contacts auxiliaires pour contacteurs alternatifs
1 1 3 A 2 A J73KN-AM-11V
1 1 3 A 2 A J73KN-AM-11X
Modules de liaison disjoncteurs – contacteurs
Pour disjoncteur de protection moteur J7MN-3P / J7MN-3R J77MN-VKA-3
Système de câblage blindé pour J7KNA-09-01-R...(D) et J7KNA-12-01-R...(D)
Connecteur de démarreur alternatif pour mini-contacteurs alternatifs, verrouillage mécanique J74-WKR-A
Caractéristiques
Suffixe pour le type
Indication de la
Tension de contrôle nominale Us plage
Contacts principaux J7KNA-09-_ _ _ J7KNA-12-_ _ _
de contacteur ex.
J7KNA-09-10-24
tension a la bobine pour
pour
Tension nominale d'isolation Ui 690 Vc.a. 690 Vc.a.
50 Hz 60 Hz 50 Hz 60 Hz
V V min. V max. V min. V max. V
24 24 24 22 24 24 24
110 110 à 115 120 à 125 110 115 120 125
Capacité de
fermeture Ieff
Pouvoir de coupure Ieff
cos = 0,65
à Ue = 690 Vc.a. 165 A 165 A
400 Vc.a. 100 A 100 A
500 Vc.a. 90 A 90 A
690 Vc.a. 80 A 80 A
230 220 à 230 240 220 230 240 250
Durée de vie mécanique alimentation c.a. 5 × 106 5 × 106
Alimentation c.c. 15 × 106 15 × 106
Courant courte durée courant 10 s 96 A 120 A
626
