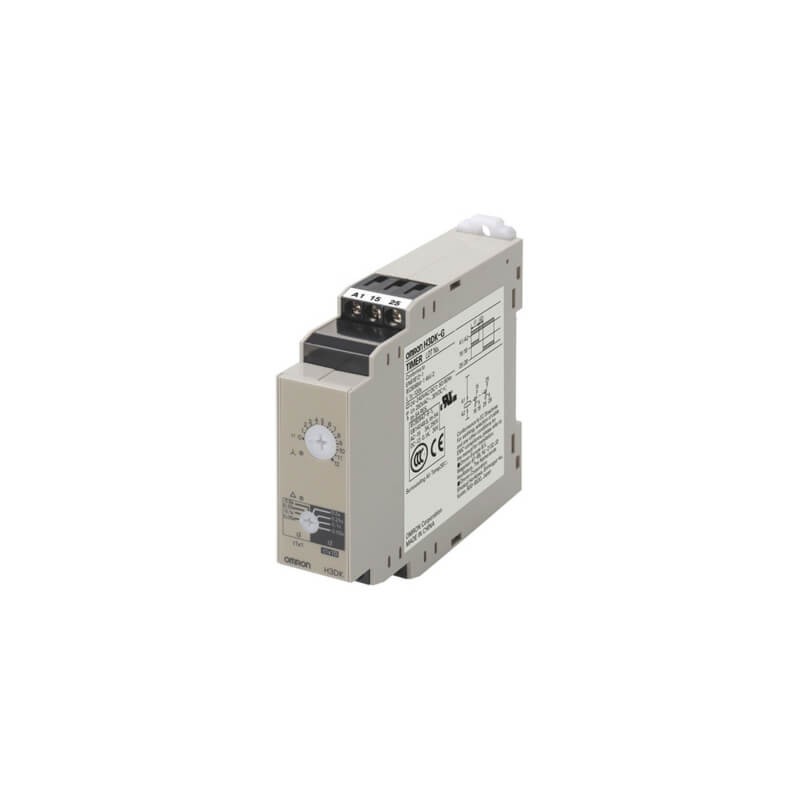

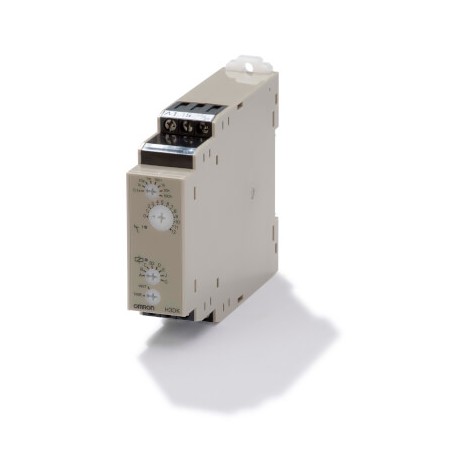

H3DK-G 24-240VAC/DC H3DK6007G 668604 OMRON 22,5 mm DIN Star-Triangle SPDT/SPDT

Multi-fonctionnelle
timers standard

12 VDC

SPDT

0,1 s à 1200 h

SUR retard, le scintillement OFF, le scintillement SUR démarrer,
signal on/OFF-delay, signal HORS délai, intervalle, one-shot

H3DK-M1A DC12

DPDT

H3DK-M2A DC12Un

SPDT

SUR retard, le scintillement SUR démarrer, intervalle, one-shot

H3DK-S1A DC12

24 à 240 VCA/VCC

SPDT

SUR retard, le scintillement OFF, le scintillement SUR démarrer,
signal on/OFF-delay, signal HORS délai, intervalle, one-shot

H3DK-M1 AC/DC24-240

DPDT

H3DK-M2 AC/DC24-240Un

SPDT

SUR retard, le scintillement SUR démarrer, intervalle, one-shot

H3DK-S1 AC/DC24-240

DPDT

H3DK-S2 AC/DC24-240Un

Lits jumeaux minuterie

12 VDC

SPDT

0,1 s à 12 h

Le scintillement OFF, le scintillement SUR démarrer

H3DK-FA DC12

24 à 240 VCA/VCC

H3DK-F AC/DC24-240

Star-delta de la minuterie

12 VDC

2 x SPDT

1 à 120 s

Étoile-triangle

H3DK-GA DC12

24 à 240 VCA/VCC

H3DK-G AC/DC24-240

240 à 440 VAC

H3DK-GE AC/DC240-440

Power OFF-delay timer

24 à 48 VCA/VCC

SPDT

1 à 120 s

Signal HORS délai

H3DK-HBL AC/DC24-48

0,1 à 12 s

H3DK-HBS AC/DC24-48

100 à 120 VAC

1 à 120 s

H3DK-HCL AC100-120V

0,1 à 12 s

H3DK-HCS AC100-120V

De 200 à 240 VAC

1 à 120 s

H3DK-HDL AC200-240V

0,1 à 12 s

H3DK-HDS AC200-240V

Plage de tension de fonctionnement

85 à 110% de la tension d'alimentation nominale (90 à 110% pour les 12 VDC modèles).

Réinitialiser l'alimentation

Minimum de puissance-temps: H3DK-M/S, H3DK-F: 0,1 s, H3DK-G: 0,5 s. (Pas pour le H3DK-H)

Réinitialisation de la tension

10% de la tension nominale. (Pas pour le H3DK-H)

Tension d'entrée (H3DK-M/-S)

24 à 240 VAC/DC: H-niveau de 20,4 à 264 VAC/VDC, L-niveau 0 à 2,4 VAC/VDC.

12 VDC: H-niveau 10.8 à 13.2 VDC, L-niveau 0 à 1,2 VCC.

Sortie de contrôle

Contact de sortie: 5 A à 250 VCA avec charge résistive (cosφ = 1), 5 à 24 VDC (30 VCC pour -M/-S) avec charge résistive (pas pour H3DK-GE)

Température ambiante

De fonctionnement: -20 à 55°C (sans givrage), stockage: -40 à 70°C (sans givrage)

La précision du temps de fonctionnement

±1% de FS max. (±1% ±10 ms max. au 1.2 de la gamme s)

Paramètre d'erreur

De ±10% FS ±0,05 s max.

Minimum du signal d'entrée largeur

50 ms (entrée start (Uniquement pour la H3DK-M/S)

Influence de la tension

±0,5% de la FS max. (±0.5% ±10 ms max. au 1.2 de la gamme s). Pour H3DK-G: ±0,5% de FS max.

Influence de la température

±2% de FS max. (±2% ±10 ms max. au 1.2 de la gamme s). Pour H3DK-G: ±2% de FS max.

L'espérance de vie

Mécanique: 10 millions d'opérations min. (sans charge de 1 800 opérations/h)

Électrique: 100 000 opérations min. (5 A à 250 VCA, charge résistive à 360 opérations/h)

Degré de protection

IP30 (bloc de bornes: IP20)

Bornier

Pinces à deux de 2,5 mmDeuxmax. barre de terminaux sans manches

Taille en mm (H×l×p)

79×22.5×100
