> OMRON>Détecteurs optoélectroniques>E3JM>E3JM-10R4-G-NN 680479 E3JM10R4GNNOMS OMRON Multialim. Barrière de 10m SSR +commun PG13,5
Produit précédent Produit suivant

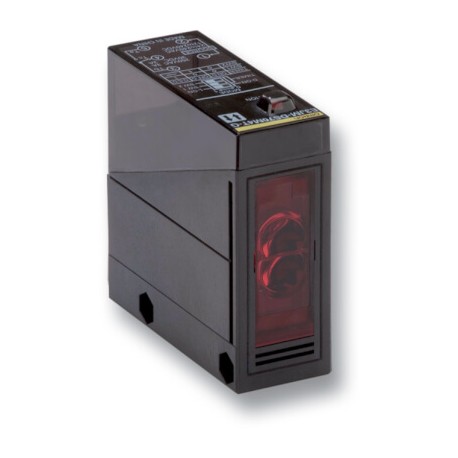

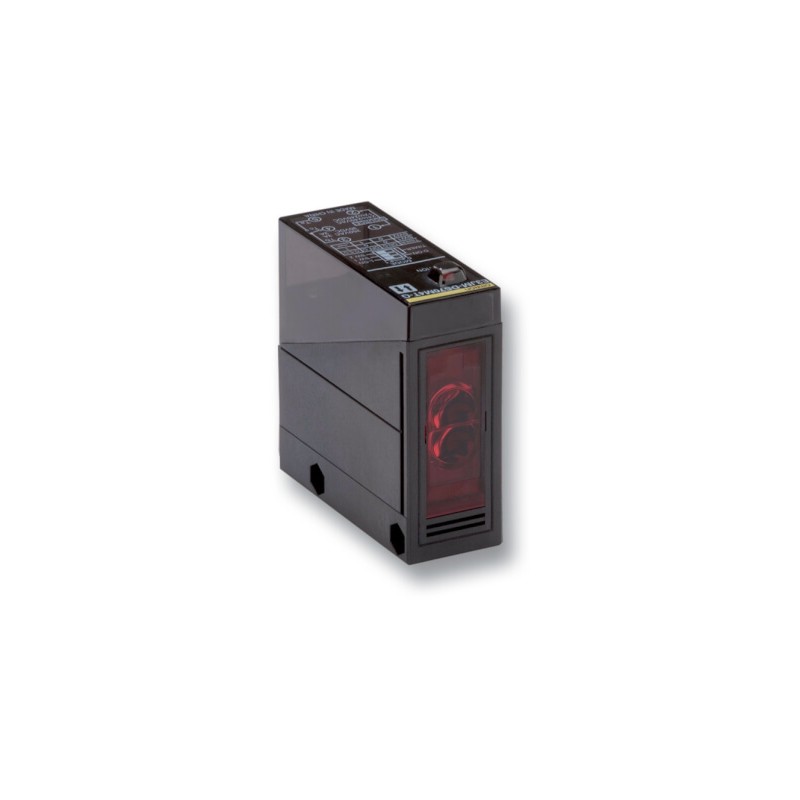

E3JM-10R4-G-NN 680479 E3JM10R4GNNOMS OMRON Multialim. Barrière de 10m SSR +commun PG13,5 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E3JM-10R4-G-NN 680479 E3JM10R4GNNOMS OMRON Multialim. Barrière de 10m SSR +commun PG13,5

E3JM-10R4-G-NN

680479

E3JM10R4GNNOMS

OMRON

Multialim. Barrière de 10m SSR +commun PG13,5

Multialim. SSR 10 m + barrière commune PG13,5

Plus de détails


Détecteurs > Barrière photoélectrique unidirectionnelle

Détecteurs optoélectroniques > E3JM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Capteur photoélectrique multi-tension avec boîtier en plastique et fonction de temporisation

La famille E3JM carrée dispose de tensions d'alimentation de 12 à 240 Vc.c. et de 24 à 240 Vc.a., d'une meilleure portée de détection et d'une fonction de temporisation.

  • Alimentations de 12 à 240 Vc.c. et de 24 à 240 Vc.a.
  • Sortie relais ou relais statique
  • Fonction de temporisation
  • Pour des capteurs plus longue portée avec alimentation c.a./c.c., voir E3G-M

Ordering information

Sensing method

Appearance

Connection
method

Sensing distance

Operation mode

Output
configuration

Functions

Order code

Conduit socket

thread size:

PF1/2

Conduit socket thread size:

PG13.5

Conduit socket thread size:
1/2-14NPT
UL-listed models

Through-beam

(Emitter +
Receiver)1


Terminal block

10 m

Light-ON
Dark-ON
(switch
selectable)

Relay

−

E3JM-10M4-NN

E3JM-10M4-G-NN

E3JM-10M4-NN-US

Timer

E3JM-10M4T-NN

E3JM-10M4T-G-NN

E3JM-10M4T-NN-US

DC SSR

−

E3JM-10S4-NN

E3JM-10S4-G-NN

E3JM-10S4-NN-US

Timer

E3JM-10S4T-NN

E3JM-10S4T-G-NN

E3JM-10S4T-NN-US

Retro-reflective
with MSR function


E39-R1 (provided)

4 m

Relay

−

E3JM-R4M4

E3JM-R4M4-G

E3JM-R4M4-US

Timer

E3JM-R4M4T

E3JM-R4M4T-G

E3JM-R4M4T-US

DC SSR

−

E3JM-R4S4

E3JM-R4S4-G

E3JM-R4S4-US

Timer

E3JM-R4S4T

E3JM-R4S4T-G

E3JM-R4S4T-US

Diffuse-reflective


700 mm

Relay

−

E3JM-DS70M4

E3JM-DS70M4-G

E3JM-DS70M4-US

Timer

E3JM-DS70M4T

E3JM-DS70M4T-G

E3JM-DS70M4T-US

DC SSR

−

E3JM-DS70S4

E3JM-DS70S4-G

E3JM-DS70S4-US

Timer

E3JM-DS70S4T

E3JM-DS70S4T-G

E3JM-DS70S4T-US

Specifications

Sensing method

Through-beam model

Retro-reflective model
(with MSR function)

Diffuse-reflective model

Item

Model

E3JM-10⬜4(T)-NN

E3JM-10⬜4(T)-G-NN

E3JM-10⬜4(T)-NN-US

E3JM-R4⬜4(T)

E3JM-R4⬜4(T)-G

E3JM-R4⬜4(T)-US

E3JM-DS70⬜4(T)

E3JM-DS70⬜4(T)-G

E3JM-DS70⬜4(T)-US

Sensing distance

10 m

4 m (When using E39-R1)

White paper (200 × 200 mm):
700 mm

Standard sensing object

Opaque: 14.8-mm dia. min.

Opaque: 75-mm dia. min.

---

Light source (wavelength)

Infrared LED (950 nm)

Red LED (660 nm)

Infrared LED (950 nm)

Power supply voltage

12 to 240 VDC±10%, ripple (p-p): 10% max.

24 to 240 VAC±10%, 50/60 Hz

Response time

Relay output

(E3JM-⬜⬜M4 (T)(-⬜) models) Operate or reset: 30 ms max.

DC SSR output

(E3JM-⬜⬜S4 (T)(-⬜) models) Operate or reset: 5 ms max.

Ambient temperature range

Operating: −25°C to 55°C,
Storage: −30°C to 70°C (with no icing or condensation)

Degree of protection

IEC 60529: IP66

Connection method

Terminal block

Material

Case

ABS (Acrylonitril Butadiene Styrene)

Lens

Methacrylic resin

Cover

Polycarbonate

Mounting Bracket

Iron
1.Through-beam Sensors are sold in sets that include both the Emitter and Receiver. An order for the Emitter or Receiver alone cannot be accepted.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
E3JM-10R4-G-NN E3JM10R4GNNOMS 680479 e3jm_datasheet_en.pdf 941 Kbytes E3JM-10R4-G-NN E3JM10R4GNNOMS 680479 e3jm_datasheet_en.pdf
