> >>>E2E-X3B4-IL3 2M E2E 8280F 671254 OMRON Câble inductif court 3h Enr 3mm M12 PNP NA/NC 2m IO LINK COM3
Produit précédent Produit suivant

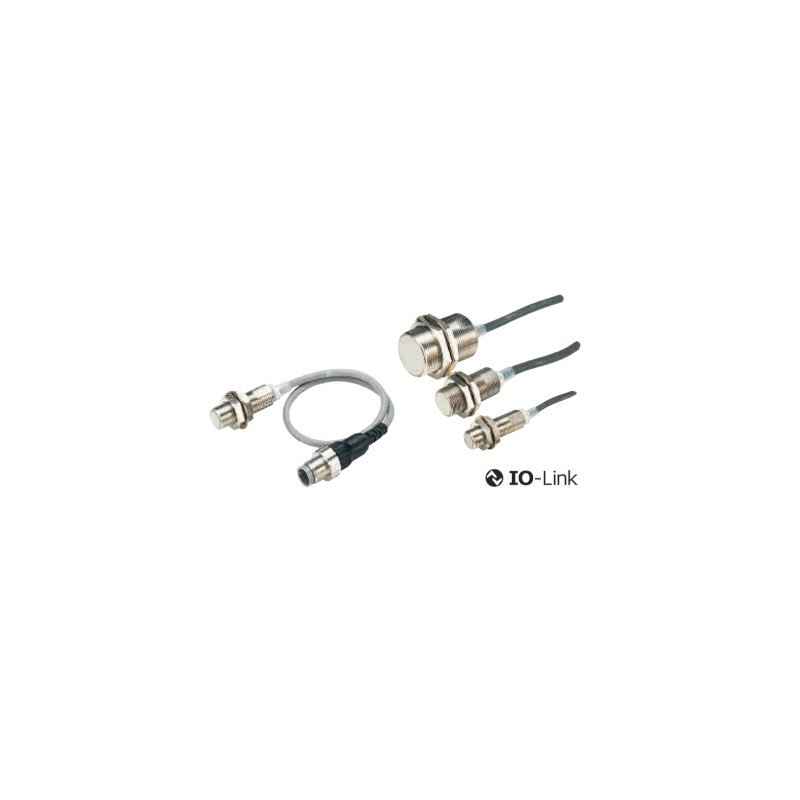

E2E-X3B4-IL3 2M E2E 8280F 671254 OMRON Câble inductif court 3h Enr 3mm M12 PNP NA/NC 2m IO LINK COM3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2E-X3B4-IL3 2M E2E 8280F 671254 OMRON Câble inductif court 3h Enr 3mm M12 PNP NA/NC 2m IO LINK COM3

E2E-X3B4-IL3 2M

E2E 8280F

E2EX3B4IL32MOMS

OMRON

Disponible Expédition hui

Inductive Court-3h Enr 3 mm M12 PNP, no/NC Câble 2m IO LIEN COM3

Câble inductif court 3h Enr 3mm M12 PNP NA/NC 2m IO LINK COM3

Plus de détails


Capteurs de proximité > E2E

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $60.07
Prix unitaire: $60.07

Quantité Prix
1+$60.07
2+$60.07
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

En savoir plus

▲


Fonctions

Capteurs de proximité standard IO-Link comme solution innovante pour résoudre les problèmes sur les sites industriels de fabrication.

Capteurs de proximité standard IO-Link comme solution innovante pour résoudre les problèmes sur les sites industriels de fabrication.

  • Réduction du temps d’arrêt grâce aux fonctions de diagnostic internes
  • Diminution de défaillance soudaine grâce au processus de notification lorsque des objets sont trop loin ou trop près
  • Opérations d’entretien plus efficaces grâce la l’identification de chaque détecteur via le réseau IO-Link
  • Diminution du nombre de modèles exigés grâce au fonctionnement programmable du capteur

Ordering information

DC 3-wire IO-Link models

Appearance

Sensing distance

Connection method

Cable specifications

Operation mode

Pin arrangement

Baud rate

Order code

PNP


M12

3 mm

Pre-wired models (2 m)

PVC
(oil-resistant)

NO/NC
switching

−

COM2

E2E-X3B4-IL2 2M

COM3

E2E-X3B4-IL3 2M

M12 Pre-wired Smartclick connector models (0.3 m)

1: +V

3: 0 V

4: C/Q output

COM2

E2E-X3B4-M1TJ-IL2 0.3M

COM3

E2E-X3B4-M1TJ-IL3 0.3M

M18

7 mm

Pre-wired models (2 m)

−

COM2

E2E-X7B4-IL2 2M

COM3

E2E-X7B4-IL3 2M

M12 Pre-wired Smartclick connector models (0.3 m)

1: +V

3: 0 V

4: C/Q output

COM2

E2E-X7B4-M1TJ-IL2 0.3M

COM3

E2E-X7B4-M1TJ-IL3 0.3M

M30

10 mm

Pre-wired models (2 m)

−

COM2

E2E-X10B4-IL2 2M

COM3

E2E-X10B4-IL3 2M

M12 Pre-wired Smartclick connector models (0.3 m)

1: +V

3: 0 V

4: C/Q output

COM2

E2E-X10B4-M1TJ-IL2 0.3M

COM3

E2E-X10B4-M1TJ-IL3 0.3M

Specifications

DC 3-wire IO-Link models (E2E-X_B4-IL_)

Size

M12

M18

M30

Shielded

Shielded

Item

Model

E2E-X3B4-IL_

E2E-X7B4-IL_

E2E-X10B4-IL_

Sensing distance

3 mm ±10%

7 mm ±10%

10 mm ±10%

Set distance1

0 to 2.4 mm

0 to 5.6 mm

0 to 8 mm

Differential travel

10% max. of sensing distance

Response frequency2

1 kHz

0.5 kHz

0.4 kHz

Power supply voltage

10 to 30 VDC (including 10% ripple (p-p))

Current consumption

20 mA max.

Control output

Load current

100 mA max.

Residual voltage

2 V max. (Load current: 100 mA, Cable length: 2 m)

Indicators1

In the Standard I/O mode (SIO mode): Operation indicator (orange, lit) and stability indicator (green, lit)

In the IO-Link mode: Operation indicator (orange, lit) and communication indicator (green, blinking at 1 s intervals)

Operation mode

PNP NO/NC switching type (Factory setting: NO)

Degree of protection

IEC 60529 IP67, in-house standards: oil-resistant3

Connection method

Pre-wired Models (Standard cable length: 2 m), Pre-wired Connector Models (Standard cable length: 0.3 m)

Materials

Case

Nickel-plated brass

Sensing surface

PBT

Clamping nuts

Nickel-plated brass

Toothed washer

Zinc-plated iron

Main IO-Link functions

Operation mode switching between NO and NC, self diagnosis enabling, excessive proximity judgment distance selecting, timer function of the control output and timer time selecting, instability output (IO-Link mode) ON delay timer time selecting function, monitor output, operating hours read-out, and initial reset

Communication specifications

IO-Link specification

Ver 1.1

Baud rate

-IL3: COM3 (230.4 kbps), -IL2: COM2 (38.4 kbps)

Data length

PD size: 2 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2)

Minimum cycle time

-IL3 (COM3): 1 ms, -IL2 (COM2): 2.3 ms

1.In the Standard I/O mode (SIO mode), use the product in a range that the green stability indication lamp is lit. (Although the lamp is turned off when the object detected has approached excessively, the detection performance is stable.)
In the IO-Link mode, use the product in a range that the Byte1_bit4 for instability detection is zero. (Although the Byte1_bit5 for excessive proximity detection is one if the object detected has approached excessively, the detection performance is stable.)
Please contact your OMRON sales representative regarding assignment of data.
2.The response frequency is an average value. Measurement conditions are as follows: standard sensing object, a distance of twice the standard sensing object, and a set distance of half the sensing distance.
3.Oil resistance in-house standard: Performance with respect to water insoluble oil. (Test at right)E2E-IL_rev01-3.png

Datasheet - PDF

▲
Titre: Taille: Type:
E2E-X3B4-IL3 2M E2EX3B4IL32MOMS E2E 8280F proximity_sensors_brochure_fr.pdf 4 Mbytes E2E-X3B4-IL3 2M E2EX3B4IL32MOMS E2E 8280F proximity_sensors_brochure_fr.pdf
E2E-X3B4-IL3 2M E2EX3B4IL32MOMS E2E 8280F 240 Kbytes E2E-X3B4-IL3 2M E2EX3B4IL32MOMS E2E 8280F proximity_sensors_brochure_fr.pdf
