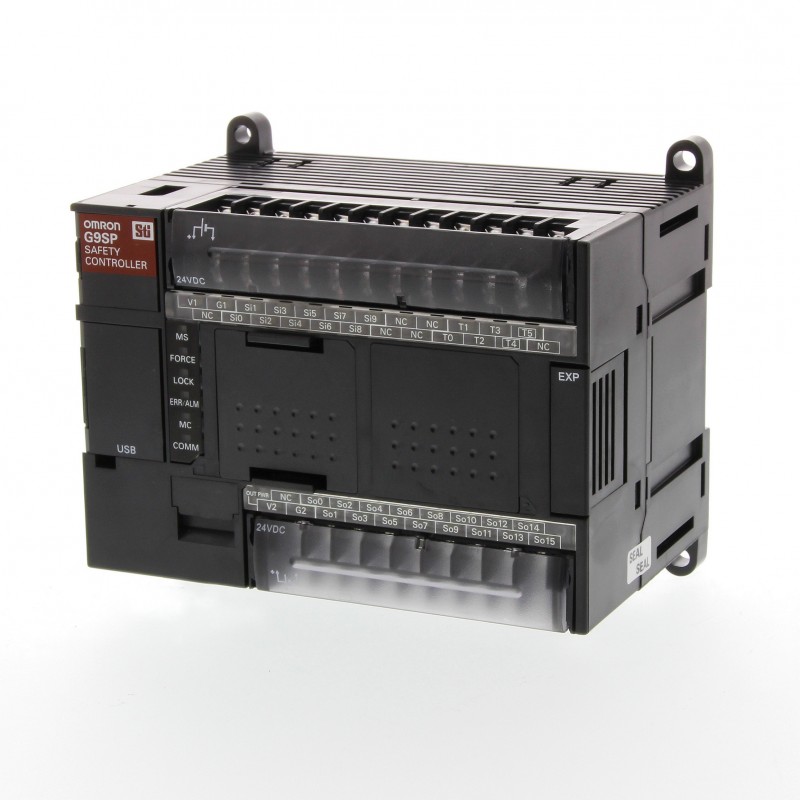

OMRON G9SP-N10D G9SP0002M G9SPN10D - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

G9SP-N10D G9SP0002M G9SPN10D OMRON La sécurité du pilote 10E-16S-6T

Référence: G9SP-N10D

Code: G9SP0002M

Numéro de catalogue: G9SPN10D

Fabricant: OMRON

Description:

La sécurité du pilote 10E-16S-6T
Contrôleur de sécurité 10E-16S-6T
Contrôleur de sécurité programmable autonome, 10E/16S de sécurité, Carte de communication optionnelle : RS232 ou EIP, Slot pour carte mémoire de sauve

Catégories:

  • Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
  • OMRON > Sécurité > G9SP

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 616,78 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

  • Trois types d'UC pour adapter le contrôleur à chaque application
  • Diagnostic clair et surveillance via le port série ou Ethernet
  • Cassette mémoire pour obtenir facilement une copie de la configuration
  • Logiciel de programmation unique permettant d'installer facilement, de vérifier, de normaliser et de réutiliser le programme
  • Certifié conforme aux normes PLe (EN ISO 13849-1) et SIL 3 (CEI 61508)

Caractéristiques et références

Ordering information

Appearance

Appearance description

Order code

Standalone
safety controller

10 PNP safety inputs
4 PNP safety outputs
4 test outputs
4 PNP standard outputs

G9SP-N10S

10 PNP safety inputs
16 PNP safety outputs
6 test outputs

G9SP-N10D

20 PNP safety inputs
8 PNP safety outputs
6 test outputs

G9SP-N20S

Software

Appearance

Media

Applicable OS

Order code

G9SP
configurator

Setup disk 1 license

Windows 2000
Windows XP
Windows Vista
Windows 7

WS02-G9SP01-V1

Setup disk 10 licenses

WS02-G9SP10-V1

Setup disk 50 licenses

WS02-G9SP50-V1

Setup disk Site license

WS02-G9SPXX-V1

Expansion units (standard I/O)

Appearance

Type

Number of I/O

Model

In

Out

Expansion I/O unit

Sinking

12

8 (solid state)

CP1W-20EDT

Sourcing

12

8 (solid state)

CP1W-20EDT1

Sinking

-

32 (solid state)

CP1W-32ET

Sourcing

-

32 (solid state)

CP1W-32ET1

I/O Connecting cable, 80 cm long

CP1W-CN811

G9SP configuration


Option units

Appearance

Order code

RS-232 option board

CP1W-CIF01

Ethernet option board (Ver. 2.0 or later)

CP1W-CIF41

Memory cassette

CP1W-ME05M

G9SP Status Display Touchscreen with 1.8 m cable

82614-0010 H-T40M-P

G9SP-N10S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0010 G9SP-N10S-SDK

G9SP-N10D Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0020 G9SP-N10D-SDK

G9SP-N20S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0030 G9SP-N20S-SDK

G9SP-N10S kit with EtherNet/IP module

82608-0010 G9SP-N10S-EIP

G9SP-N10D kit with EtherNet/IP module

82608-0020 G9SP-N10D-EIP

G9SP-N20S kit with EtherNet/IP module

82608-0030 G9SP-N20S-EIP

Specifications

General specifications

Power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

Consumption current

G9SP-N10S

400 mA
(V1: 300 mA, V2: 100 mA)

G9SP-N10D

500 mA
(V1: 300 mA, V2: 200 mA)

G9SP-N20S

500 mA
(V1: 400 mA, V2: 100 mA)

Mounting method

35-mm DIN track

Ambient operating temperature

0°C to 55°C

Ambient storage temperature

-20°C to 75°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

6 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.8 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.3 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V1

Standard output specifications (G9SP-N10S)

Output type

Sourcing outputs (PNP)

ON Residual voltage

1.5 V max. (between each output terminal and V2)

Rated output current

100 mA max.*

*For details on the rated output current, please refer to the user manual of G9SP.


G9SP configuration tool


ETIM for 342714 Relais (EC001449)

Nom de la caractéristiqueCatégorie d'arrêt selon IEC 60204 (EF007498)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau e
Nom de la caractéristiqueType de sécurité selon IEC 61496-1 (EF004105)
Valeur de la caractéristique4
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueAppareil de base
Nom de la caractéristiqueÉvaluation des entrées (EF008245)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristique3
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueWith approval for TÜV (EFDE0031)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de proximité (EF007267)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de circuits d'arrêt d'urgence (EF007268)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance d'équipements de protection optoélectroniques (EF007269)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec entrée de démarrage (EF003342)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec fonction silence (EF004057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de vannes (EF007272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec homologation selon UL (EF001783)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de capteurs tactiles (EF007271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec boucle de retour (EF003343)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs magnétiques (EF007266)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de position (EF007270)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec homologation BG BIA (EF004145)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348)
Valeur de la caractéristique6
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346)
Valeur de la caractéristique16
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, avec contact (EF003349)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique130 mm
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique90 mm
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350)
Valeur de la caractéristique0
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique81 mm
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20.4 V
