E3ZM-CT81 2M 232309 OMRON Détecteurs optoélectroniques, Metallic cc Barrera 3h 15m Cable 2m PNP IP67G Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

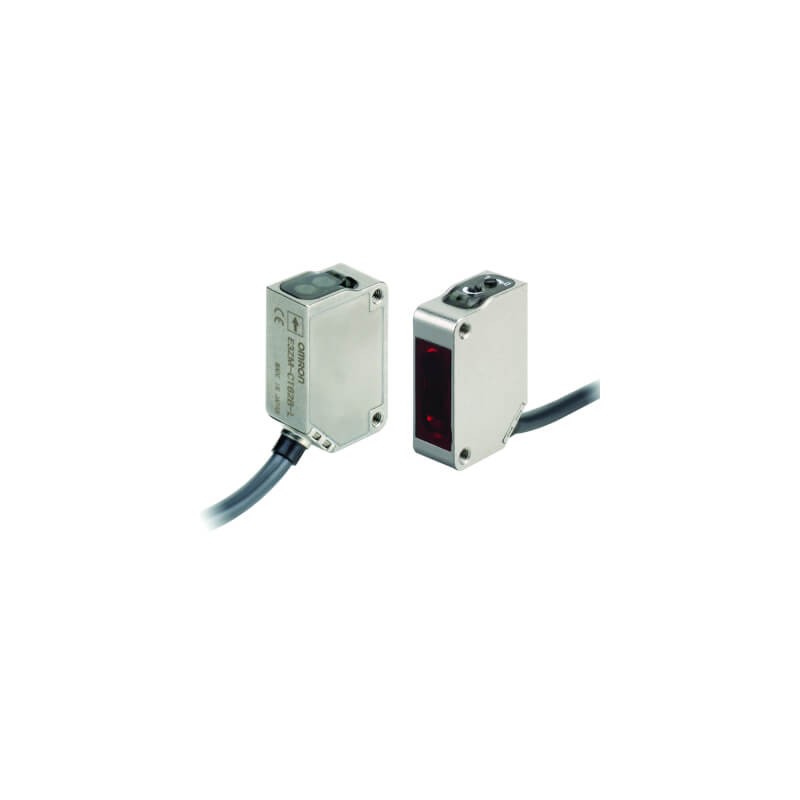

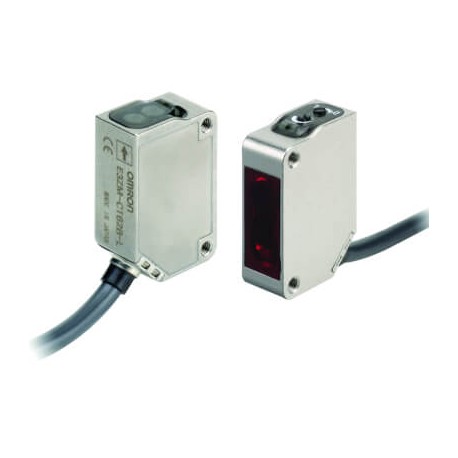

E3ZM-CT81 2M 232309 OMRON Détecteurs optoélectroniques, Metallic cc Barrera 3h 15m Cable 2m PNP IP67G

E3ZM-CT81 2M

232309

OMRON

Disponible Expédition hui

Détecteurs optoélectroniques, Metallic cc Barrera 3h 15m Cable 2m PNP IP67G

Plus de détails


Cellules Photoélectriques Détecteurs

E3Z

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Quantité Prix
1+$160.27
2+$155.05
3+$152.54
4+$150.97
5+$150.26
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



E3ZM-C Applications spéciales
Capteur photoélectrique résistant à l’huile, dans un boîtier compact en acier inoxydable.
Ce capteur photoélectrique compact, résistant à l’huile, dans un boîtier robuste en acier inoxydable, a une réserve fonctionnelle améliorée pour la détection fiable
d’objets dans des environnements sales ou présentant des exigences mécaniques élevées, tels que les lignes d’assemblage de l’industrie automobile.
• Boîtier en acier inoxydable résistant à l’huile
• IP67 et IP69k pour la meilleure résistance à l’eau
• LED orange haute visibilité pour le modèle de type barrage, pour un alignement simple
Références
Type de capteur Portée Mode de connexion Référence*1
Sortie NPN Sortie PNP
Barrage 15 m
– – 2 m – E3ZM-CT61 2M E3ZM-CT81 2M
(Lumière infrarouge)
– – – *2
E3ZM-CT61-M1TJ E3ZM-CT81-M1TJ
20 m
(lumière orange)
Rétro-réfléchissant avec M.S.R. 0,1 à 4 m*3
 – – – E3ZM-CT66 E3ZM-CT86
– – 2 m – E3ZM-CT62B 2M E3ZM-CT82B 2M
– – – *2 E3ZM-CT62B-M1TJ E3ZM-CT82B-M1TJ
 – – – E3ZM-CT67B E3ZM-CT87B
– – 2 m – E3ZM-CR61 2M E3ZM-CR81 2M
– – – *2 E3ZM-CR61-M1TJ E3ZM-CR81-M1TJ
 – – – E3ZM-CR66 E3ZM-CR86
Réflexion directe 1 m (réglable) – – 2 m – E3ZM-CD62 2M E3ZM-CD82 2M
– – – *2 E3ZM-CD62-M1TJ E3ZM-CD82-M1TJ
 – – – E3ZM-CD67 E3ZM-CD87
Réflexion directe
(suppression d’arrière-plan)
10 à 100 mm (fixe) – – 2 m – E3ZM-CL61H 2M E3ZM-CL81H 2M
– – – *2 E3ZM-CL61H-M1TJ E3ZM-CL81H-M1TJ
 – – – E3ZM-CL66H E3ZM-CL86H
10 à 200 mm (fixe) – – 2 m – E3ZM-CL64H 2M E3ZM-CL84H 2M
– – – *2 E3ZM-CL64H-M1TJ E3ZM-CL84H-M1TJ
 – – – E3ZM-CL69H E3ZM-CL89H
*1 Light-ON / Dark-ON sélectionnable pour E3ZM-CT, E3ZM-CR et E3ZM-CD. Light-ON / Dark-ON sélectionnable par câble pour E3ZM-CL.
*2 utilise le connecteur Twist & Click M12 d’OMRON, XS5.
*3 Mesurée avec E39-R1S.
Caractéristiques
Élément Barrage Rétro-réfléchissant avec M.S.R. Réflexion diffuse
NPN E3ZM-CT61 (-M1TJ) E3ZM-CT66
PNP E3ZM-CT81 (-M1TJ) E3ZM-CT86
E3ZM-CT62B (-M1TJ) E3ZM-CT67B
E3ZM-CT82B (-M1TJ) E3ZM-CT87B
E3ZM-CR61 (-M1TJ) E3ZM-CR66
E3ZM-CR81 (-M1TJ) E3ZM-CR86
E3ZM-CD62 (-M1TJ) E3ZM-CD67
E3ZM-CD82 (-M1TJ) E3ZM-CD87
Source lumineuse (longueur d’onde)
LED infrarouge (870 nm) LED orange (615 nm) LED rouge (660 nm) LED infrarouge (860 nm)
Tension d’alimentation 10 à 30 Vc.c., y compris 10 % d’ondulation (p-p)
Circuits de protection Protection contre l’inversion de polarité de l’alimentation, les courts-circuits de sortie et l’inversion de polarité de la sortie
Protection contre l’inversion de polarité de l’alimentation, les courts-circuits de sortie et l’inversion de polarité de la sortie, et prévention des interférences mutuelles
Temps de réponse 1 ms max. 2 ms max. 1 ms max.
Température ambiante
Fonction- nement
–25 °C à 55 °C
Stockage –40 °C à 70 °C (sans givre ni condensation)
Classe de protection IEC 60529 IP67, IP69K selon DIN 40050 section 9
Matériau Boîtier SUS316L
Lentille PMMA (polyméthylméthacrylate)
Affichage PES (polyéther sulfone)
Bouton de réglage de la sensibilité et de fonctionnement
PEEK (polyéther kétone)
Joints Caoutchouc fluoré
197
E3ZM-C Applications spéciales
Élément Réflexion directe avec suppression d’arrière-plan (distance fixe) NPN E3ZM-CL61H (-M1TJ)
E3ZM-CL66H
PNP E3ZM-CL81H (-M1TJ) E3ZM-CL86H
E3ZM-CL64H (-M1TJ) E3ZM-CL69H
E3ZM-CL84H (-M1TJ) E3ZM-CL89H
Source lumineuse (longueur d’onde)
LED rouge (650 nm) LED rouge (660 nm)
Tension d’alimentation 10 à 30 Vc.c. ±10 %, ondulation (p-p) : 10 % max.
Circuits de protection Protection contre l’inversion de polarité de l’alimentation, protection contre les courts-circuits de sortie, protection contre l’inversion de polarité de la sortie et prévention des interférences mutuelles
Temps de réponse 1 ms max.
Température ambiante
Fonction- nement
–25 °C à 55 °C
Stockage –40 °C à 70 °C (sans givre ni condensation)
Classe de protection IEC 60529 IP67, IP69K selon DIN 40050 section 9
Matériau Boîtier SUS316L
Câble Câble en vinyle résistant à l’huile Lentille PMMA (polyméthylméthacrylate) Tête PES (polyéthersulfone)
Joints Caoutchouc fluoré
Résistance à l’huile
Test du type d’huile Nom Viscosité cinétique à 40 °C (mm2/s) pH (taux de dilution)
Lubrifiants Velocity Oil No. 3 2,02 –
Huiles de coupe non solubles dans l’eau
Yushiron Oil No.2 AC Moins de 10 –
Huiles de coupe solubles dans l’eau Yushiroken EC50T3 – 10,1 (×30) Yushiroken EC50T5 9,9 (×30) Yushiroken S46D 9,9 (×50) Yushiroken S50N 8,6 (×50) Yushiron Lubic HWC68 9,1 (×30) Yushiroken Synthetic #770TG 9,9 (×20) Emulcut FA-900ST 9,7 (×30) Multicool CSF-9000 9,7 (×20) Sugicut CS-68JS-1 9,6 (×20) Toyocool 3A-666 9,6 (×20) Gryton 1700 9,1 (×10) Gryton 1700D 9,3 (×3)
1. Le capteur a été immergé dans les huiles du tableau ci-dessus pendant 240 heures à 55 °C et a résisté au test de résistance d’isolation de 100 M
2. Pour les environnements où le capteur est exposé à des huiles non reprises dans le tableau ci-dessus, utilisez les viscosités cinétiques et les PH du tableau ci-dessus comme guide. La présence d’additifs dans l’huile peut aussi affecter les performances. Testez toujours l’applicabilité à l’avance.
Résistance à l’huile et aux lubrifiants testée LED orange à haute visibilité
198

Datasheet - PDF

Titre: La langue: Taille: Type:
pdf1-mostradoCELL INOX BARR AUTOMOBILE - OMRON - E3ZM-CT81 2M - 232309 French 244 Kbytes pdf1-mostradoCELL INOX BARR AUTOMOBILE - OMRON - E3ZM-CT81 2M - 232309
