OMRONProduits discontinués ou bas devisE2E-X1B2-M5 183179 OMRON DPI M5 NO BL 1MM PNP NF CONN

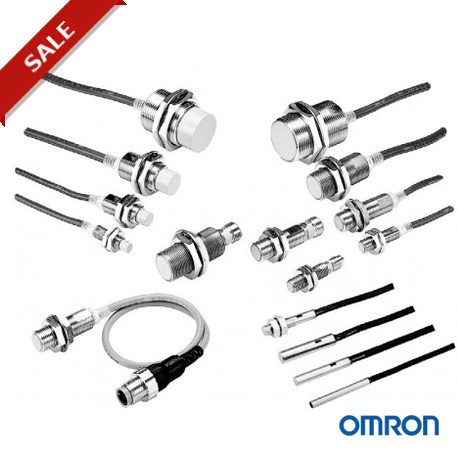

OMRON E2E-X1B2-M5 183179 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2E-X1B2-M5 183179 OMRON DPI M5 NO BL 1MM PNP NF CONN

Référence: E2E-X1B2-M5

Code: 183179

Fabricant: OMRON

Description:

DPI M5 NO BL 1MM PNP NF CONN

Catégories:

  • OMRON > Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:E2E-S05S12-MC-B2375514

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Détecteur de proximité cylindrique miniature
E2E
Taille réduite,
hautes performances
• Modèles précâblés ou avec connecteur M8.
• Tailles 4 mm, 5,4 mm et M5.
• Fréquence de réponse jusqu'à 3 kHz.
Informations pour la commande
Taille Portée Connexion Matériau du boîtier
Sortie Mode de fonctionnement NO
Mode de fonctionnement NF
dia. 4 mm blindé 0,8 mm précâblé laiton PNP E2E-CR8C1 E2E-CR8C2
NPN E2E-CR8C1 E2E-CR8C2
Connecteur M8 PNP E2E-CR8C1-M5 E2E-CR8C2-M5
NPN E2E-CR8C1-M5 E2E-CR8C2-M5
M5 1 mm précâblé PNP E2E-X1B1 E2E-X1B2
NPN E2E-X1C1 E2E-X1C2
Connecteur M8 PNP E2E-X1B1-M5 E2E-X1B2-M5
NPN E2E-X1C1-M5 E2E-X1C2-M5 dia. 5,4 mm précâblé PNP E2E-C1B1 E2E-C1B2
NPN E2E-C1C1 E2E-C1C2
Modèles c.c. à 3 fils E2E-C@C@ / B@, E2E-X1C@ / B@
Taille 4 dia. M5 5,4 dia.
Type Blindé
E2E-CR8C@ / B@ E2E-X1C@ / B@ E2E-C1C@ / B@
Portée 0,8 mm ±15 % 1 mm ±15 % Distance de réglage 0 à 0,5 mm 0 à 0,7 mm Déplacement différentiel 15 % maxi. de la distance de détection
Objet à détecter Métal ferreux (la distance de détection décroît avec un métal non ferreux reportez-vous à la section
Données techniques)
Objet à détecter standard Fer : 5 x 5 x 1 mm
Vitesse de réponse (voir remarque) 3 kHz
Tension d'alimentation (plage de tension de fonctionnement)
12 à 24 Vc.c. (10 à 30 Vc.c.), ondulation (p-p) : 10 % maxi.
Consommation 17 mA max.
Sortie de contrôle
Courant de charge Sortie collecteur ouvert 100 mA max. (à 30 Vc.c. max.)
Tension résiduelle 2 V max. (courant de charge : 100 mA, longueur de câble : 2 m)
Voyant Voyant de fonctionnement (rouge)
Mode de fonctionnement
(avec approche de l'objet à détecter)
Modèles C1 / -B1 : NO Modèles C2 / -B2 : NF
Pour plus de détails, reportez-vous aux histogrammes.
Circuits de protection Protection contre les inversions de polarité d'alimentation, suppresseur de surtension Température ambiante Fonctionnement / Stockage : –25 ° C à 70 ° C (sans givrage, ni condensation) Humidité ambiante Fonctionnement / Stockage : 35 à 95 %
Influence de la température ±15 % max. de la distance de détection à 23 ° C dans la plage de températures comprises entre –25 ° C et 70 ° C
Influence de la tension ±2,5 % max. de la distance de détection dans la plage de tension nominale ± 15 %
Résistance d'isolement 50 MΩ min. (à 500 Vc.c.) entre les pièces porteuses de courant et le boîtier
Rigidité diélectrique 500 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces porteuses de courant et le boîtier
Résistance aux vibrations 10 à 55 Hz, 1,5 mm amplitude double pendant 2 heures dans les directions X, Y et Z
E2E
D-45

FICHE TECHNIQUE - PDF

Titre
Taille
Type
DPI M5 NO BL 1MM PNP NF CONN - OMRON - E2E-X1B2-M5 - 183179
636 Kbytes
DPI M5 NO BL 1MM PNP NF CONN - OMRON - E2E-X1B2-M5 - 183179
4 Mbytes
DPI M5 NO BL 1MM PNP NF CONN - OMRON - E2E-X1B2-M5 - 183179
556 Kbytes
PDF CATALOGUE OMRON FR
68 Mbytes
