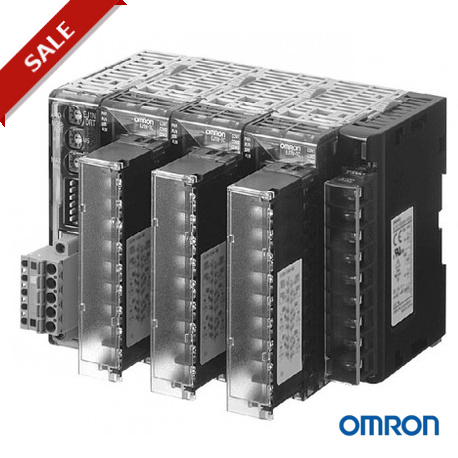

ES2-THB 127504 OMRON Température et Process température et capteur d'humidité

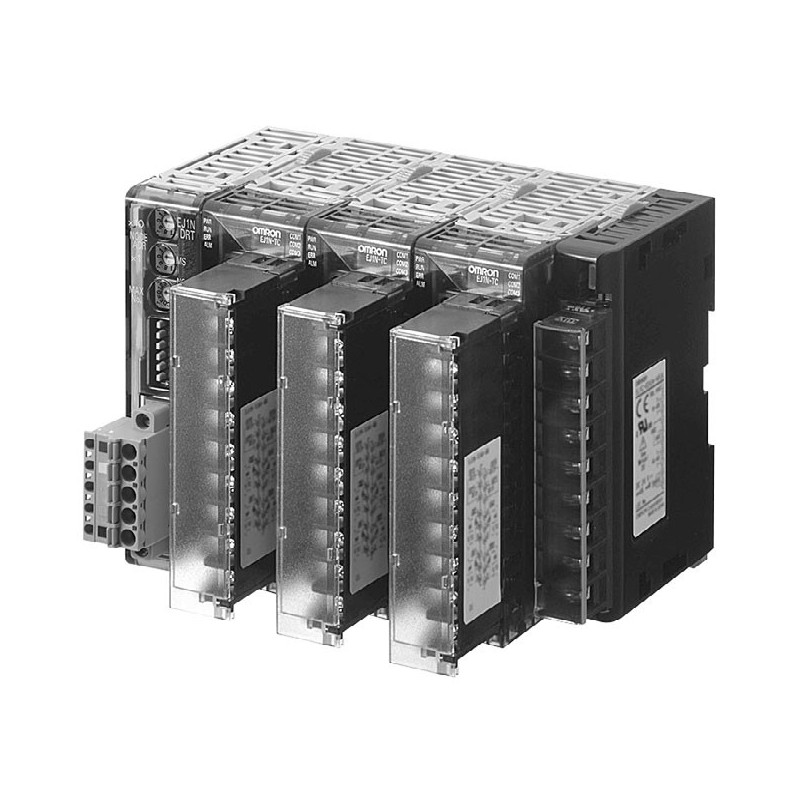

Régulateur de température modulaire
EJ1
Régulateur de température monté en panneau avec une conception modulaire flexible pour une meilleure intégration dans les périphériques hôtes
• La structure modulaire compacte permet de réaliser des systèmes de régulation de température optimaux pour les applications.
• Il est possible de réaliser des connexions avec des API sans programmation particulière, réduisant ainsi le nombre d’étapes nécessaires à la conception de programmation en schéma contacts.
• Une unité multi-entrée complète comprend une entrée thermocouple, thermomètre à résistance platine et analogique pour une sélection rapide et des besoins de pièces de rechange réduits.
• Connectez directement le contrôleur de puissance multi-canal G3ZA en utilisant un contrôle de cycle optimal pour une régulation haute précision avec un minimum de bruit.
• Fonctionnalité améliorée pour permettre le raccordement de plus de périphériques avec des communications sans programmation Connexion de plusieurs contrôleurs à un seul API.
Reportez-vous aux Précautions de sécurité page 21.
Modèles avec sorties de courant supplémentaires
Fonctionnalité améliorée pour les unités de base et les HFU
Références pour la commande
■ Régulateur de température
Modèles de contrôle standard
Nom Tension d'alimen-
Nbre de points
Sorties de contrôle
Sorties de contrôle
Sortie auxiliaire
Fonctions Fonctions
de communication
Type d'entrée Bornier Modèle
tation
de con- trôle
1 et 2
3 et 4
Alarme
de dys-
fonction-
nement
de l'élé-
ment
chauffant
Entrées
d'événe-
ment
Unité de base
(régulation
Alimenta- tion 24
2 Sortie
de tension :
Sortie transistor : 2
Aucun 2
(voir re-
2 Port de connexion de G3ZA : RS-485
Thermocouple, thermomètre à
Borne M3 EJ1N-TC2A-QNHB
de la tempé- rature)
Vc.c. four- nie par
2 points (pour pilotage de
points (NPN)
marque 3)
De l’unité de terminaison :
résistance plati- ne, tension ana-
Bornes à
ressort
EJ1N-TC2B-QNHB
(voir remar- que 1)
l’unité de 4 terminai-
relais stati- que) (voir re-
Sortie tension :
2 points (pour
Aucun Aucun
Port A ou port B : RS-485
logique et courant analogi-
Borne M3 EJ1N-TC4A-QQ
son
marque 2)
pilotage de re- lais statique) (voir remarque
2)
que sélectionna- bles pour chaque canal.
Bornes à ressort
EJ1N-TC4B-QQ
2 Sortie
Sortie
2 Borne M3 EJ1N-TC2A-CNB
courant :
2 points
transistor : 2 points (NPN)
Bornes à ressort
EJ1N-TC2B-CNB
HFU
(voir remar-
Aucun Aucun Aucun Sortie transistor :
4
(voir re-
De l’unité de terminaison :
Pas entrée Borne M3 EJ1N-HFUA-NFLK
que 1)
4 points (NPN)
marque
4)
Port A : RS-485
Port C : RS-485
ou RS-232C
Bornes à
ressort
EJ1N-HFUB-NFLK
De l’unité de terminaison :
Borne M3 EJ1N-HFUA-NFL2
Port A : RS-485
Port C : RS-422
Bornes à
ressort
EJ1N-HFUB-NFL2
Unité de ter- minaison (voir remar- que 1)
24 Vc.c. Sortie transistor :
2 points (NPN)
Aucun Port A ou B : RS-
485
Connecteur : Port A
Borne M3 EJ1C-EDUA-NFLK
Remarque : 1. Une unité de terminaison est toujours nécessaire pour la connexion à une unité de base ou une HFU. Une HFU ne peut fonctionner sans unité de base. Les communications externes ne peuvent être réalisées quand on utilise une seule unité de base.
2. Pour les applications de régulation de chauffage / de refroidissement, les sorties de contrôle 3 et 4 sur les modèles à 2 points sont utilisés pour les sorties de régulation de refroidissement ou de chauffage.
Sur les modèles à 4 points, la régulation de chauffage / de refroidissement est réalisée pour deux points d’entrée.
3. En cas d'utilisation de l'alarme de dysfonctionnement de l'élément chauffant, achetez un transformateur de courant (E54-CT1 ou E54-CT3) (vendu séparément).
4. Il y a trois instructions de service que vous pouvez envoyer aux unités connectées à une HFU.
Mises à jour des fonctions
Pour plus d’informations, reportez-vous à la section page 17.
Les fonctions mises à jour sont repérables à “V1.1”.
Reportez-vous au manuel suivant pour connaître les précautions de sécurité et obtenir toutes les informations nécessaires à l'utilisation du EJ1 : Manuel d'utilisation du régulateur de température EJ1 (Cat. No. H142).
Régulateur de température modulaire EJ1 1
