OMRONSystèmes de contrôleSYSTÈMES DE CONTRÔLE ACCESSOIRES CP1W-CN811 CP1W0010H CP1WCN811 OMRON Câble d'Extension e/S pour le CP1

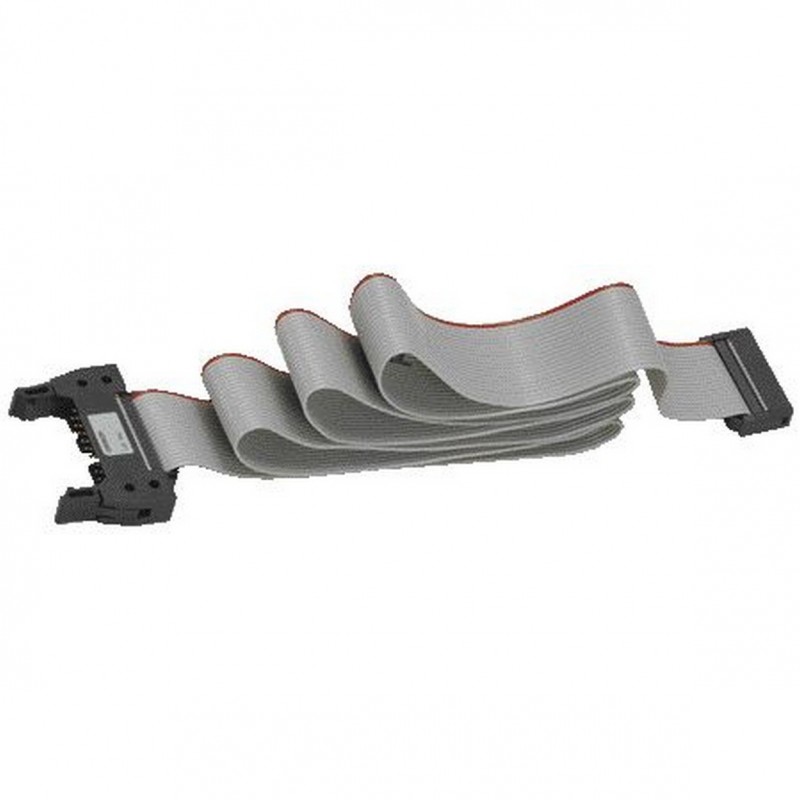

OMRON CP1W-CN811 CP1W0010H CP1WCN811 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

CP1W-CN811 CP1W0010H CP1WCN811 OMRON Câble d'Extension e/S pour le CP1

Référence: CP1W-CN811

Code: CP1W0010H

Numéro de catalogue: CP1WCN811

Fabricant: OMRON

Description:

Câble d'Extension e/S pour le CP1
Câble d’expansion I/S pour CP1
Câble 0,8 m pour décentraliser des unités d'E/S CP1W

Catégories:

  • Commande industrielle API > Accessoires pour commandes
  • OMRON > Systèmes de contrôle > Systèmes de contrôle Accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 162,87 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fonctions

Contrôleur de sécurité autonome

Le contrôleur de sécurité G9SP dispose de toutes les entrées et sorties de sécurité locales et contrôle l'application de sécurité. Il est possible de connecter directement les entrées et les sorties standard ; en outre, les informations de diagnostic sont fournies via l'interface série ou Ethernet.

  • Trois types d'UC pour adapter le contrôleur à chaque application
  • Diagnostic clair et surveillance via le port série ou Ethernet
  • Cassette mémoire pour obtenir facilement une copie de la configuration
  • Logiciel de programmation unique permettant d'installer facilement, de vérifier, de normaliser et de réutiliser le programme
  • Certifié conforme aux normes PLe (EN ISO 13849-1) et SIL 3 (CEI 61508)

Ordering information

Appearance

Appearance description

Order code

Standalone
safety controller

10 PNP safety inputs
4 PNP safety outputs
4 test outputs
4 PNP standard outputs

G9SP-N10S

10 PNP safety inputs
16 PNP safety outputs
6 test outputs

G9SP-N10D

20 PNP safety inputs
8 PNP safety outputs
6 test outputs

G9SP-N20S

Software

Appearance

Media

Applicable OS

Order code

G9SP
configurator

Setup disk 1 license

Windows 2000
Windows XP
Windows Vista
Windows 7

WS02-G9SP01-V1

Setup disk 10 licenses

WS02-G9SP10-V1

Setup disk 50 licenses

WS02-G9SP50-V1

Setup disk Site license

WS02-G9SPXX-V1

Expansion units (standard I/O)

Appearance

Type

Number of I/O

Model

In

Out

Expansion I/O unit

Sinking

12

8 (solid state)

CP1W-20EDT

Sourcing

12

8 (solid state)

CP1W-20EDT1

Sinking

-

32 (solid state)

CP1W-32ET

Sourcing

-

32 (solid state)

CP1W-32ET1

I/O Connecting cable, 80 cm long

CP1W-CN811

G9SP configuration


Option units

Appearance

Order code

RS-232 option board

CP1W-CIF01

Ethernet option board (Ver. 2.0 or later)

CP1W-CIF41

Memory cassette

CP1W-ME05M

G9SP Status Display Touchscreen with 1.8 m cable

82614-0010 H-T40M-P

G9SP-N10S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0010 G9SP-N10S-SDK

G9SP-N10D Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0020 G9SP-N10D-SDK

G9SP-N20S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0030 G9SP-N20S-SDK

G9SP-N10S kit with EtherNet/IP module

82608-0010 G9SP-N10S-EIP

G9SP-N10D kit with EtherNet/IP module

82608-0020 G9SP-N10D-EIP

G9SP-N20S kit with EtherNet/IP module

82608-0030 G9SP-N20S-EIP

Specifications

General specifications

Power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

Consumption current

G9SP-N10S

400 mA
(V1: 300 mA, V2: 100 mA)

G9SP-N10D

500 mA
(V1: 300 mA, V2: 200 mA)

G9SP-N20S

500 mA
(V1: 400 mA, V2: 100 mA)

Mounting method

35-mm DIN track

Ambient operating temperature

0°C to 55°C

Ambient storage temperature

-20°C to 75°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

6 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.8 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.3 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V1

Standard output specifications (G9SP-N10S)

Output type

Sourcing outputs (PNP)

ON Residual voltage

1.5 V max. (between each output terminal and V2)

Rated output current

100 mA max.*

*For details on the rated output current, please refer to the user manual of G9SP.


G9SP configuration tool


ETIM for 209406 Commande industrielle API (EC002584)

Nom de la caractéristiqueType d'accessoire mécanique (EF005994)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType d'accessoire électrique (EF005722)
Valeur de la caractéristiqueCâble de connexion
Nom de la caractéristiqueAccessoire (EF013236)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePièce détachée (EF013237)
Valeur de la caractéristiqueNon

FICHE TECHNIQUE - PDF

Titre
Taille
Type
CP1W-CN811 CP1WCN811 CP1W0010H g9sp_brochure_fr.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
