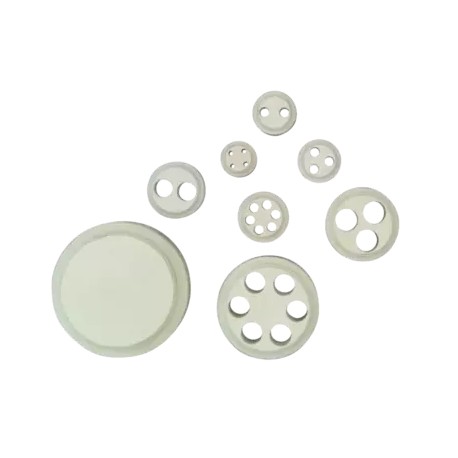

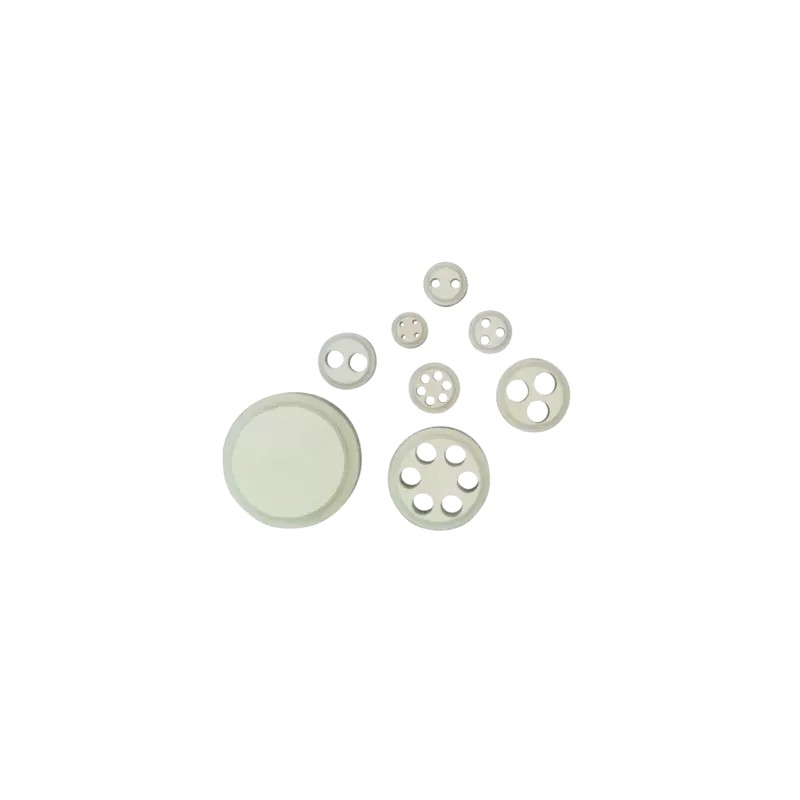

8358222000 MURRPLASTIK Gaine et raccords vissés Type KV-ME (joint multicâbles)
8358222000
MURRPLASTIK
50
Gaine et raccords vissés Type KV-ME (joint multicâbles)
KV-ME M20/P13.5 2x5 m-tec Multieinsatz
Type KV-ME (joint multicâbles)
Tuyaux ondulés et raccords
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRPLASTIK
Les plus vendus
▲En savoir plus
▲Le joint multicâbles de type KV-ME peut se monter dans les presse-étoupes de type WKK tout comme également dans ceux de type WKM.
L'utilisation des joints multicâbles permet de faire passer plusieurs conduits par un presse-étoupe. Pour cela, il suffit de remplacer au montage le joint incorporé dans le presse-étoupe par le joint multicâbles KV-ME. Il faut en outre prendre en compte le fait que le diamètre du câble ne doit pas être inférieur à 20% du diamètre du trou, en ayant toutefois un diamètre d’au moins 1 mm.
Les joints multicâbles KV-ME sont caractérisés par les avantages suivants :
Variables
Nombre plus élevé de conduits à travers un raccord fileté
Indice de protection élevé
NON utilisables pour des presse-étoupes de type m-seal.
-40°C – 100°C, temporaire 120°C
IP 65
| Type | Référence | Nombre Traversées | Diamètre mm | Convient pour métrique | Convient pour Pg | Convient pour NPT | VPE Pce. | ||
|---|---|---|---|---|---|---|---|---|---|
| KV-ME M16/Pg09-4x1,4 | 8358221000 | 4 | 1.4 | M16x1,5 | Pg 09 | 3/8" | 50 | ||
| KV-ME M16/Pg09-2x3 | 8358221200 | 2 | 3 | M16x1,5 | Pg 09 | 3/8" | 50 | ||
| KV-ME M20/Pg13,5-2x5 | 8358222000 | 2 | 5 | M20x1,5 | Pg 13,5 | 1/2" | 50 | ||
| KV-ME M20/Pg13,5-3x2 | 8358222200 | 3 | 2 | M20x1,5 | Pg 13,5 | 1/2" | 50 | ||
| KV-ME M20/Pg13,5-3x4 | 8358222400 | 3 | 4 | M20x1,5 | Pg 13,5 | 1/2" | 50 | ||
| KV-ME M20/Pg13,5-6x3 | 8358222600 | 6 | 3 | M20x1,5 | Pg 13,5 | 1/2" | 50 | ||
| KV-ME Pg11-2x3 | 8358221400 | 2 | 3 | Pg 11 | 50 | ||||
| KV-ME Pg11-2x4 | 8358221600 | 2 | 4 | Pg 11 | 50 | ||||
| KV-ME Pg11-3x3 | 8358221800 | 3 | 3 | Pg 11 | 50 | ||||
| KV-ME Pg16-2x6 | 8358222800 | 2 | 6 | Pg 16 | 50 | ||||
| KV-ME Pg16-3x3 | 8358223000 | 3 | 3 | Pg 16 | 50 | ||||
| KV-ME Pg16-3x4 | 8358223200 | 3 | 4 | Pg 16 | 50 | ||||
| KV-ME Pg16-3x5,6 | 8358223400 | 3 | 5.6 | Pg 16 | 50 | ||||
| KV-ME Pg16-4x4 | 8358223600 | 4 | 4 | Pg 16 | 50 | ||||
| KV-ME Pg16-5x4 | 8358223800 | 5 | 4 | Pg 16 | 50 | ||||
| KV-ME Pg16-6x4 | 8358224000 | 6 | 4 | Pg 16 | 50 | ||||
| KV-ME M25/Pg21-2x8 | 8358224200 | 2 | 8 | M25x1,5 | Pg 21 | 3/4" | 50 | ||
| KV-ME M25/Pg21-3x7 | 8358224400 | 3 | 7 | M25x1,5 | Pg 21 | 3/4" | 50 | ||
| KV-ME M25/Pg21-4x6 | 8358224600 | 4 | 6 | M25x1,5 | Pg 21 | 3/4" | 50 | ||
| KV-ME M32/Pg29-6x6,5 | 8358224800 | 6 | 6.5 | M32x1,5 | Pg 29 | 50 | |||
| KV-ME M32/Pg29-4x9 | 8358225000 | 4 | 9 | M32x1,5 | Pg 29 | 25 | |||
| KV-ME M40/Pg36-Aveugle | 8358228400 | M40x1,5 | Pg 36 | 1 1/2" | 25 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE MURRPLASTIKS GAINES DE PROTECTION ET RACCORDS VISSES FR.pdf | 11 Mbytes |
|
| 8358222000 8358222000 FR_8358221000.pdf | 610 Kbytes |
|
