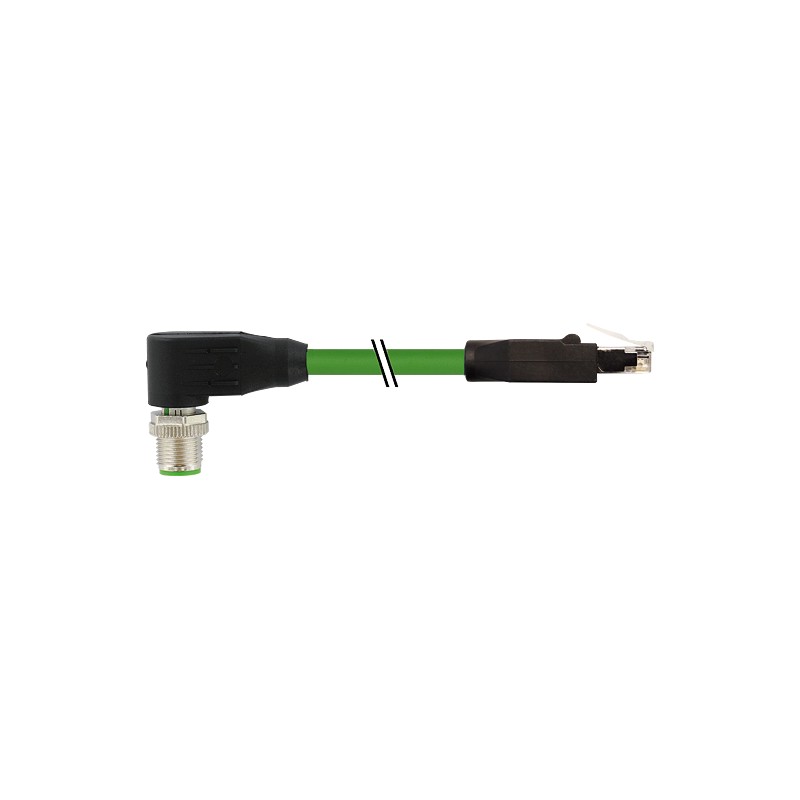

7700-44763-S7V1000 MURRELEKTRONIK M12 St. 90°/ RJ45 0° geschirmt Ethernet
7700-44763-S7V1000
MURRELEKTRONIK
M12 St. 90°/ RJ45 0° geschirmt Ethernet
Connecteurs avec câble
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRELEKTRONIK
Les plus vendus
▲En savoir plus
▲| No.d'art.: | 7700-44761-S7V1000 |
| Poids: | 0.709 kg |
Mâle 90° – mâle droite
M12 – RJ45, 4 pôles
Codage D
blindé
USA
sans gaines de câble
Capuchon de protection
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile. En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande. Longueurs de câble différentes livrables sur demande.
| Forme | 44761 |
|---|
| Numéro de câble | S7V |
|---|---|
| No./section des conducteurs | 2×2×0.34 mm² |
| Isolation des conducteurs | HDPE (bla, ja, ble, or) |
| Chaînes porte-câbles | 1 Mio. |
| Couleur de gaine | vert |
| Matériel (gaine) | TPE (UL) |
| Ø extérieur | 7.9 mm ±5% |
| Rayon de flexion (en mouvement) | 10 × Ø ext. |
| Plage de températures (fixe) | -40...+80 °C |
| Plage de températures (mobile) | -20...+80 °C |
| Identification du câble | S7V |
| Poids de câble [G/m] | 74,80 |
| Matériel (fils) | Cordon Cu, étamé |
| Structure (conducteur) | 19 × 0.16 mm (fil multibrins classe 5) |
| Section (conducteur) | 2×2×0.34 mm² |
| Matériau (isolation des fils) | HDPE |
| Ø de conducteur avec isolation | 1.42 mm ±5% |
| Blindage | oui |
| Matériel (gaine) | TPE |
| Ø extérieur (gaine) | 7.9 mm ±5% |
| Couleur (gaine) | vert |
| Rayon de flexion (fixe) | 5 × Ø ext. |
| Contrainte due à la torsion | 3 Mio. |
| Tension de service | max. 60 V DC |
|---|---|
| Tension de service (listé UL) | max. 30 V DC |
| Tension de choc assignée | 1.0 kV |
| Courant de service par contact | max. 1.5 A (20 °C) |
| Groupe de matériaux isolants | IEC 60664-1, category I |
| Nombre de pôles | 4 |
| Paramètres de transmission | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Débits de transmission | 100 Mbit/s full duplex max. |
| Codage | M12, codage D |
| Indicateur à LED | non |
| Verrouillage des emplacements | Filetage M12 × 1 mm (couple de serrage recommandé 0.6 Nm) autobloquant |
| Raccord presse-étoupe | M12 (SW13) |
| Degré de protection | IP67 (M12) - IP20 (RJ45) |
| Matériau verrouillage | Zinc moulé sous pression, nickeIé mat (M12) |
| Matériau | PUR |
| convient pour gaine striée (Ø intérieur) | sans |
| Normes | DIN EN 61076-2-101 (M12) |
|---|---|
| Mode de fixation | enfiché, vissé |
| Degré de pollution | 3 |
| Plage de température | -25...+85 °C, suivant le câble raccordé |
| EAN | 4048879668590 |
|---|---|
| eClass | 27061801 |
| Numéro du tarif douanier | 85444210 |
| pays d'origine | DE |
| Unité de conditionnement | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE MURRELEKTRONIK FR.pdf | 35 Mbytes |
|
| 7700-44763-S7V1000 7700-44763-S7V1000 7700-44763-S7V1000_Fiche_technique_1.pdf | 207 Kbytes |
|
| Télécharger le catalogue général |
|
