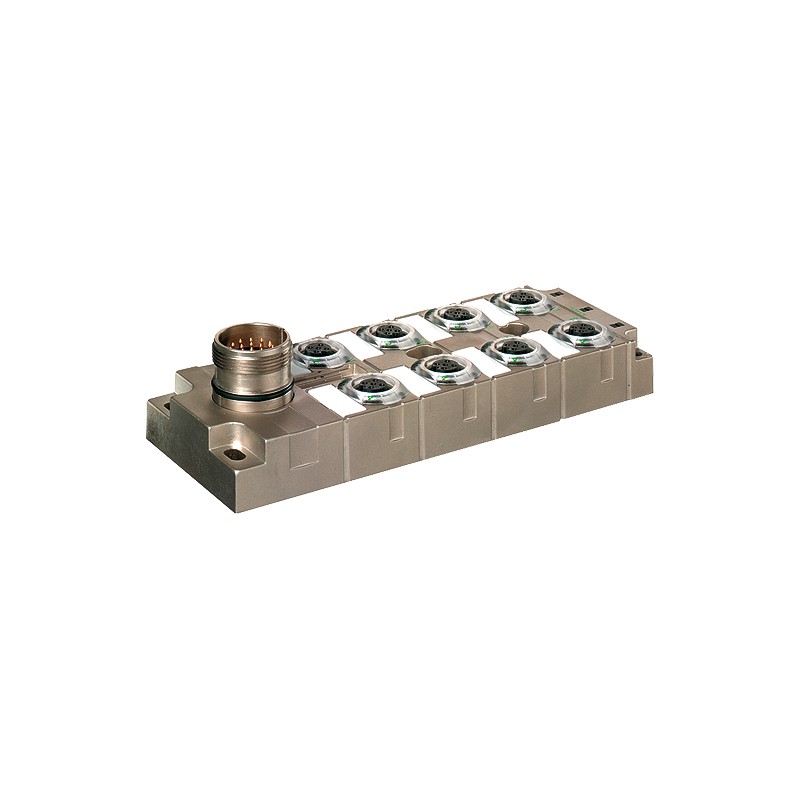

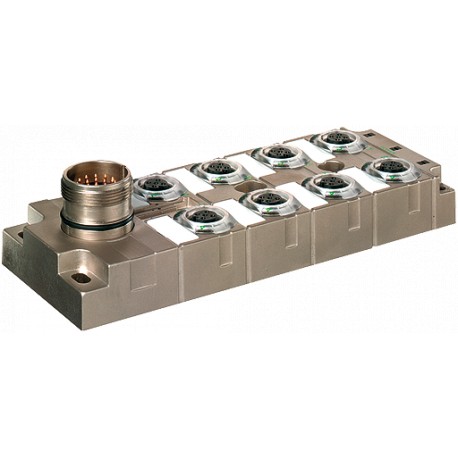

27538 MURRELEKTRONIK MVP12 Metal diagnostic M23 0,5 A
27538
MURRELEKTRONIK
MVP12 Metal diagnostic M23 0,5 A
Systèmes de distribution passifs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRELEKTRONIK
Les plus vendus
▲En savoir plus
▲Connecteur M23
19 pôles utilisées
| Tension de service | 24 V DC (EN 61131-2) |
|---|---|
| Courant de service (contact 3) | max. 0.5 A (coupure 0.7...0.9 A) |
| Consommation | max. 35 mA |
| Courant total | max. 10 A |
| Capacité de mise sous tension | max. 1470 µF |
| Protection de l'appareil | Court-circuit, surcharge (commutation PNP) |
| Adaptateur secteur nécessaire si équipement complet | min. 10 A |
| Indicateur à LED par emplacement | LED (jaune): contact 4 et 2; 2× LED (rouge): en cas de défaut |
| Sortie diagnostic | actif niveau haut, charge max. 25 mA, M23 - PIN 18 |
| Indicateur à LED | LED (verte) : P1 et P2 ; LED (rouge) : ERREUR pour diagnostic visuDI |
| Verrouillage des emplacements | Filetage (M12×1 mm) |
| Coffret | Zinc moulé sous pression, nickeIé mat |
| Degré de protection | IP65, IP67, IP68 lorsque état enfiché et vissé (EN 60529) |
| Plage de température | -20...+60 °C |
|---|---|
| Dimensions H×L×P | 145×55×21 mm |
| PIN 1 | (+) |
|---|---|
| PIN 2 | Emplacement 1...7 : (NO)/(S2); Emplacement 8 : Diagnostic |
| PIN 3 | (-) |
| PIN 4 | (NO)/(S1) |
| PIN 5 | (Terre) |
| LED (vert): Puissance / LED (jaune): (S1/S2) / LED (rouge): défaut |
| Description du fonctionnement | Tous les ports M12 sont actuellement surveillés pour un courant total 0 V (contact 3), et sont coupés en cas de surcharge ou de court-circuit (auto-réinitialisation). La tension d'alimentation d'autres ports reste la même. En cas de défaut, le signal de d |
|---|
| EAN | 4048879063548 |
|---|---|
| eClass | 27279219 |
| Numéro du tarif douanier | 85369010 |
| pays d'origine | CZ |
| Unité de conditionnement | 1 |
