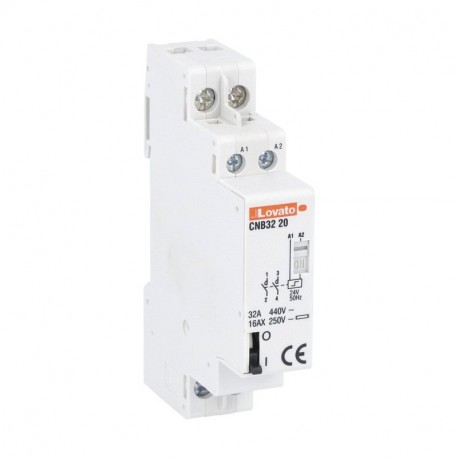

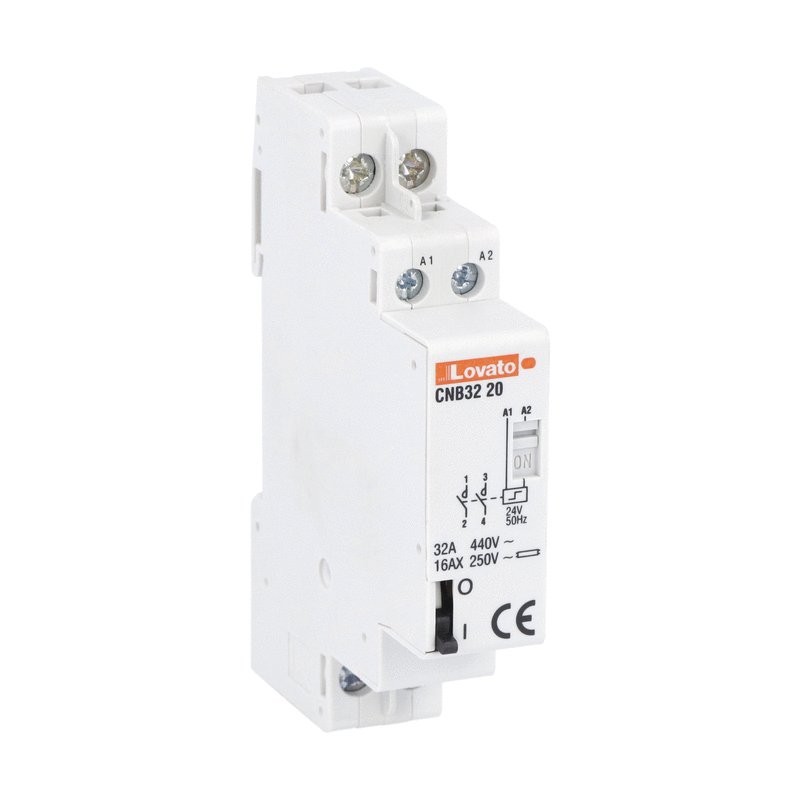

CNB3220024 LOVATO RELAIS DE VERROUILLAGE 1M 32A AC1 2P 24V
CNB3220024
LOVATO ELECTRIC
RELAIS DE VERROUILLAGE 1M 32A AC1 2P 24V
RELAIS DE VERROUILLAGE, UN OU DEUX PÔLES, 32A AC1, 24VAC (2NO)
Contacteurs modulaires et accessoires - LOVATO ELECTRIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC
Les plus vendus
▲En savoir plus
▲| Code de commande : | CNB3220024 |
| Poids [g] | |
| Quantité paquet produit | 8 |
| Quantité paquets multiples | 8 |
| Dimensions [mm] de l'emballage du produit | |
| Volume [cm³] | |
| Code à barres [EAN13] | 8013975242780 |
| Code HS | 85365080 |
Dimensions
Schéma électrique
Certifications :
EAC
EAC
Conformité :
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
IEC/EN 60669-1
IEC/EN 61095
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
IEC/EN 60669-1
IEC/EN 61095
| Product designation | LATCHING RELAY | |||
| Product type designation | CNB | |||
| Operating voltage type | AC | |||
| Manual control | YES | |||
| Number of poles | 2 | |||
| Number of DIN modules | 1 | |||
| Electrical features | ||||
| IEC Conventional free air thermal current Ith | A | 32 | ||
| Rated insulation voltage Ui IEC/EN | V | 440 | ||
| Rated impulse withstand voltage Uimp | kV | 4 | ||
| Minimum switching capacity | ≥10V ≥100mA | |||
| Power dissipation per pole (average value) Ith | W | 2.5 | ||
| Control circuit | ||||
| Auxiliary rated supply voltage Us | 24VAC | |||
| Auxiliary contacts | ||||
| NO | Nr. | 2 | ||
| Average coil consumption ≤20°C | ||||
| in-rush | W | 18/13 | ||
| Operating voltage | ||||
| pick-up | ||||
| min | %Us | 85 | ||
| max | %Us | 110 | ||
| Operating times | ||||
| Average time | ||||
| Closing NO | ||||
| min | ms | 5 | ||
| max | ms | 20 | ||
| Opening NO | ||||
| min | ms | 5 | ||
| max | ms | 20 | ||
| Operations | ||||
| Mechanical life | cycles | 3000000 | ||
| Electrical life AC3 | cycles | 500000 | ||
| Electrical life AC1 | cycles | 150000 | ||
| Ambient conditions | ||||
| Operating temperature | ||||
| min | °C | -5 | ||
| max | °C | 55 | ||
| Storage temperature | ||||
| min | °C | -30 | ||
| max | °C | 80 | ||
| Max altitude | m | 2000 | ||
| Mechanical features | ||||
| Fixing | DIN rail 35mm | |||
| Tightening torque for coil terminal | ||||
| max | Nm | 0.6 | ||
| max | Ibin | 0.6 | ||
| Tightening torque for terminals | ||||
| max | Nm | 1.2 | ||
| max | Ibin | 0.9 | ||
| Conductor section | ||||
| Coil terminal | ||||
| min | mm² | 1 | ||
| max | mm² | 2.5 | ||
| Power terminal | ||||
| min | mm² | 1 | ||
| max | mm² | 10 | ||
| Terminals tool | PZ2 | |||
| Weight | g | 135 | ||
| Resistance & Protection | ||||
| Frontal IP degree | IP20 | |||
| Pollution degree | 3 | |||
| ETIM classification | ||||
| ETIM 8.0 | EC000066 - Power contactor, AC switching | |||
Datasheet - PDF
