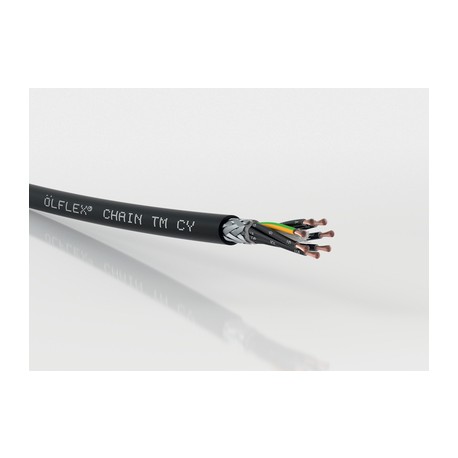

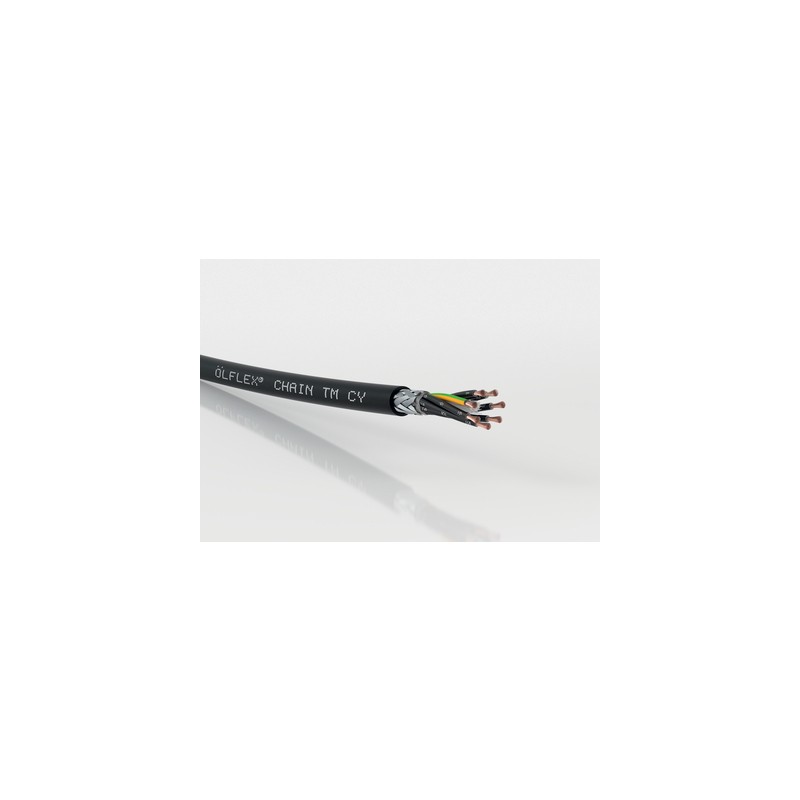

8716030S ÖLFLEX CHAIN TM CY 3G1,5 LAPP Câble de contrôle blindé, flexible avec certification (UL) et c(UL) p..

Avantages

• La certification multi-normes offre une gamme d’applications universelle, réduit les variétés de pièces et réduit les coûts
• Les listes TC-ER et MTW permettent un câblage ouvert sur les chemins de câbles ainsi que l’utilisation pour les machines industrielles avec un seul câble
• Résistant au contact avec de nombreux lubrifiants à base d’huile minérale et d’autres milieux chimiques
• Idéal pour les fabricants de machines et d’équipements orientés vers l’exportation grâce à une acceptation normative élevée par le NEC nord-américain (National Electrical Code)
• Compte tenu de la plage de température également adaptée à une utilisation flexible en extérieur

Plage d’applications

• Dans les chaînes de puissance ou les pièces de machines mobiles
• Câblage statique ouvert sur et entre le chemin de câbles d’une machine industrielle selon NEC
• Machines industrielles et machines-outils
• Ingénierie des éoliennes
• Robots linéaires, équipements de manutention automatisés

Caractéristiques du produit

• Haute résistance à l’huile, selon UL OIL RES I et UL OIL RES II
• Retardateur de flamme selon CSA FT4
  Test de flamme à plateau vertical UL
• Résistant à la lumière du soleil; Enterrement direct
• Résistant à l’eau, indice UL 75°C WET
• Conforme à la norme EMC

Références aux normes / Approbations

• Certifications USA (UL) & UL AWM:
  TC-ER Tray Cable-Exposed Run
  Fil de machine-outil MTW « Flexion constante »
  Câble de plateau d’éolienne WTTC
  Câble PLTC-ER Power Limited Tray
  Câble de plateau d’instrumentation ITC
  Câble de traitement de données DP-1
  Style AWM 20886
• Certifications Canada c(UL) & CSA AWM :
  Câble/chemin d’instrumentation de commande CIC/TC FT4, AWM I/II A/B FT4
• Classe 1 Division 2 selon NEC Articles 336, 501
• Pour une utilisation dans les chaînes d’alimentation : Veuillez vous conformer à la ligne directrice d’assemblage, annexe T3.

Maquillage du produit

• Brin de fil extra-fin en cuivre nu
• Isolation du noyau: PVC avec peau en nylon
• Noyaux tordus en couches en courtes longueurs de pose
• Emballage non tissé
• Tressage en cuivre étamé
• Enveloppe extérieure: Polymère thermoplastique spécialement formulé
• Couleur de la gaine: noir (similaire RAL 9005)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Code d’identification de base

• Noir avec des chiffres blancs

Échouage de conducteur

• Fil extra-fin selon VDE 0295, classe 6/IEC 60228 classe 6

Mouvement de torsion en WTG

• TW-0 et TW-2, voir l’annexe T0

Rayon de pliage minimal

• Flexion: jusqu’à 10 x diamètre extérieur
• Installation fixe: 4 x diamètre extérieur

Tension nominale

• UL/CSA : 600 V (TC, MTW, CIC), WTTC 1000 V

Tension d’essai

• 2000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE

Plage de température

• Installation fixe :
  -40°C (-25°C UL TC) à +90°C (UL TC, MTW, selon AWM +105°C)
• Flexion:
  -25°C à +90°C (selon UL MTW)

Cycles de pliage et paramètres de fonctionnement

• Voir le tableau de sélection A2-1 dans l’annexe de notre catalogue en ligne
