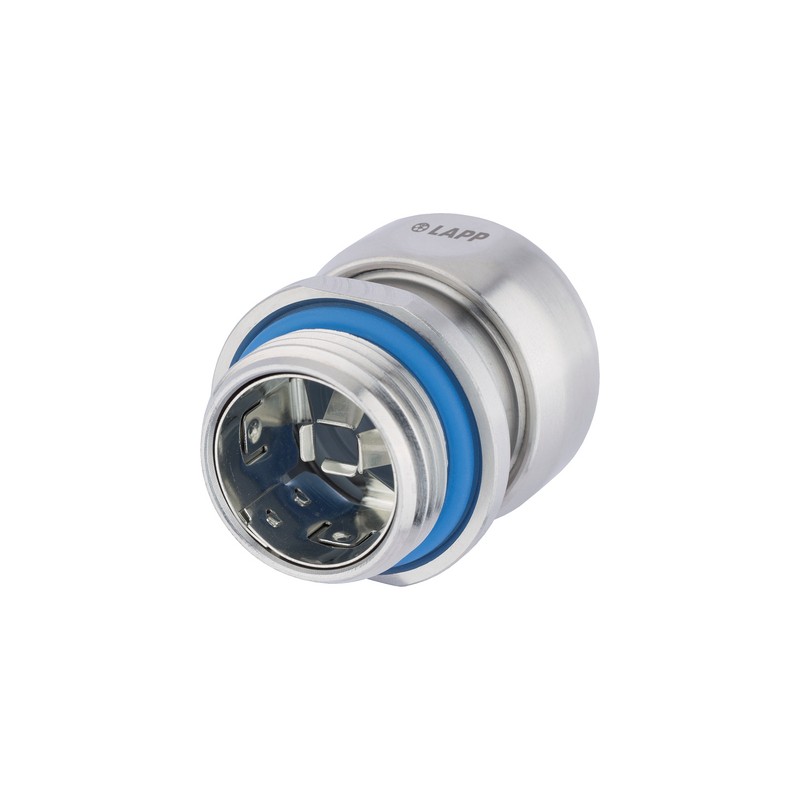

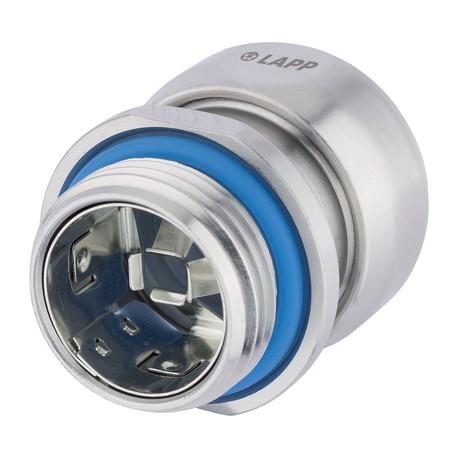

53806728 SKINTOP INOX SC M 32 LAPP Presse-étoupe

Avantages

• Surfaces lisses - pas de bords
• Conception compacte
• Larges plages de serrage variables
• Contact d’écran à faible résistance, protection EMC optimale
• Contact CEM flexible et hautement conducteur pour le serrage de différents diamètres d’écran

Plage d’applications

• Pour une mise à la terre conforme à la norme EMC du tressage du cuivre
• Industrie pharmaceutique
• Industrie alimentaire (zone sans produit, zone d’éclaboussures)
• Applications onshore et offshore
• Usines d’embouteillage et brasseries

Références aux normes / Approbations

• DIN EN ISO 14159
  Sécurité des machines – Exigences hygiéniques pour la conception des machines
• DIN EN 1672-2
  Lignes directrices pour la conception des machines
• ECOLAB®
  Norme de l’industrie dans le domaine du nettoyage et de la désinfection professionnels dans l’industrie des aliments et des boissons
• NSF/ANSI 169
  Conception hygiénique pour machines et composants

Maquillage du produit

• Filetage de connexion métrique selon DIN EN 60423
• Base des informations techniques DIN IEC 62444

note

• SKINDICHT® l’écrou de comptoir SM-PE-M doit être utilisé pour assurer un contact optimal avec les boîtiers peints, anodisés ou enduits de poudre

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000441
• ETIM 5.0 Classe-Description: Presse-étoupe à vis de câble

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000441
• ETIM 6.0 Classe-Description: Presse-étoupe à vis de câble

prudence

• Reportez-vous à la notice d’instructions pour connaître les dimensions et les couples de l’installation.

matériel

• Corps: acier inoxydable V4A
  (1,4404 / 316L)
  Insert: polyamide
  Étanchéité: silicone
  Joint torique : silicone
• Sans halogène

Cote de protection

• IP 68 - 10 bar (M12 - M20)
  IP 68 - 5 bar (M25 - M50)
  Adresse IP 69
  NEMA Type 1, 2, 4x, 6, 12

Plage de température

• -40°C à +100°C
