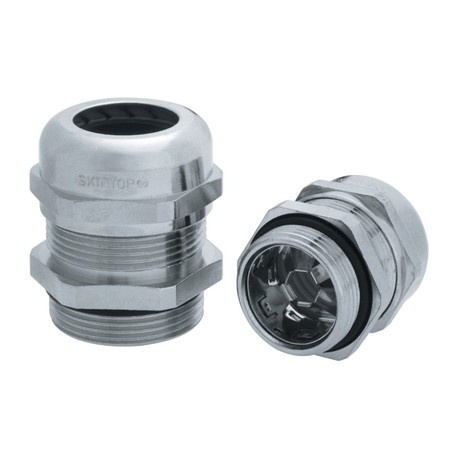

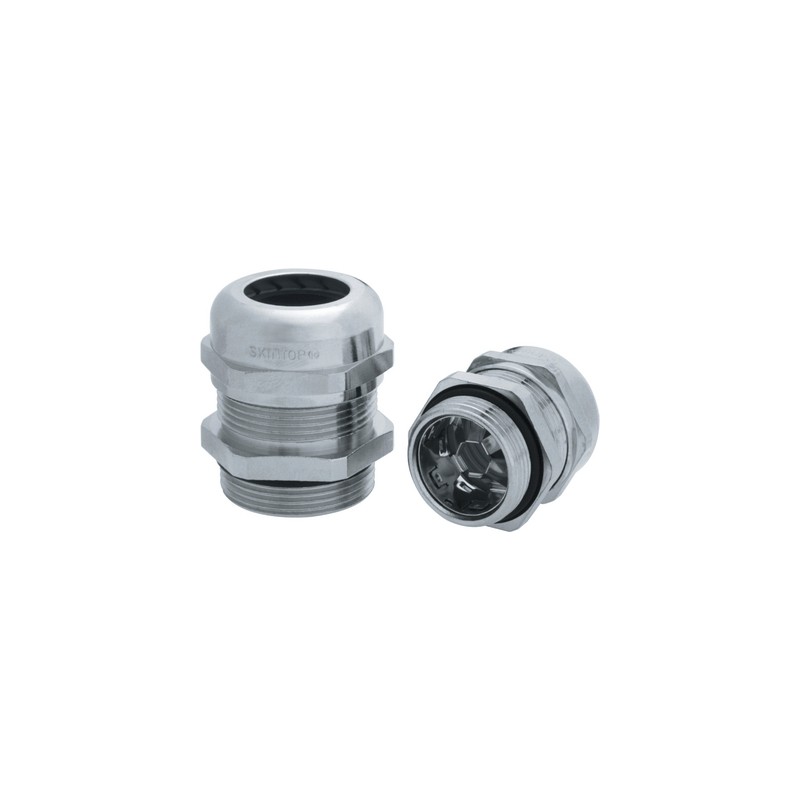

53112665 SKINTOP MS-SC-M-XL 40x1,5 LAPP Presse-étoupe

Avantages

• Faible résistance de passage avec l'écran, protection CEM optimale
• Pour câbles et fils avec ou sans gaine intérieure
• Assure également la continuité de la liaison avec le blindage du câble
• Contact CEM flexible et hautement conducteur pour une pose facile de différents diamètres d`écran
• Moins d'étapes de montage, facile à assembler

Applications

• Pour une mise à la terre de la tresse en cuivre conformément aux exigences CEM
• Télécommunication
• Machines industrielles et ingénierie industrielle
• Mesure et contrôle
• Automatisme

Homologations / références de la norme

• UL File n° E79903

Constitution du produit

• Filetage de raccordement métrique selon DIN EN 60423
• Base pour informations techniques DIN IEC 62444

Remarques

• Pour les boîtiers de peinture par pulvérisation ou anodisés, utilisez le contre-écrou de mise à la terre SKINDICHT® SM-PE-M pour réaliser un contact optimal
• Pour les accessoires adaptés, cf. Accessoires SKINTOP® métrique
• Comme alternative pour les boîtiers à paroi épaisse, nous recommandons SKINTOP® MS-SC-M-XL à filetage long en dimensions M16 à M50

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM Classe 5.0 - Description : Presse-étoupe à visser

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000441
• ETIM 6.0 Classe-Description : Presse-étoupe

Attention

• Cotes de montage et
  couples de serrage
  cf. tableau T21

Remarques

• Disponible en acier inoxydable V2A

Matériau

• Corps : Laiton nickelé Insert : Joint d'étanchéité Polyamide : CR Joint torique : NBR

Indice de protection

• NEMA Tip 1, 2, 4X, 6, 12
• IP 68 - 10 bar

Plage de température

• dynamique de -25 °C à + 100 °C
• statique de -40 °C à +100 °C
