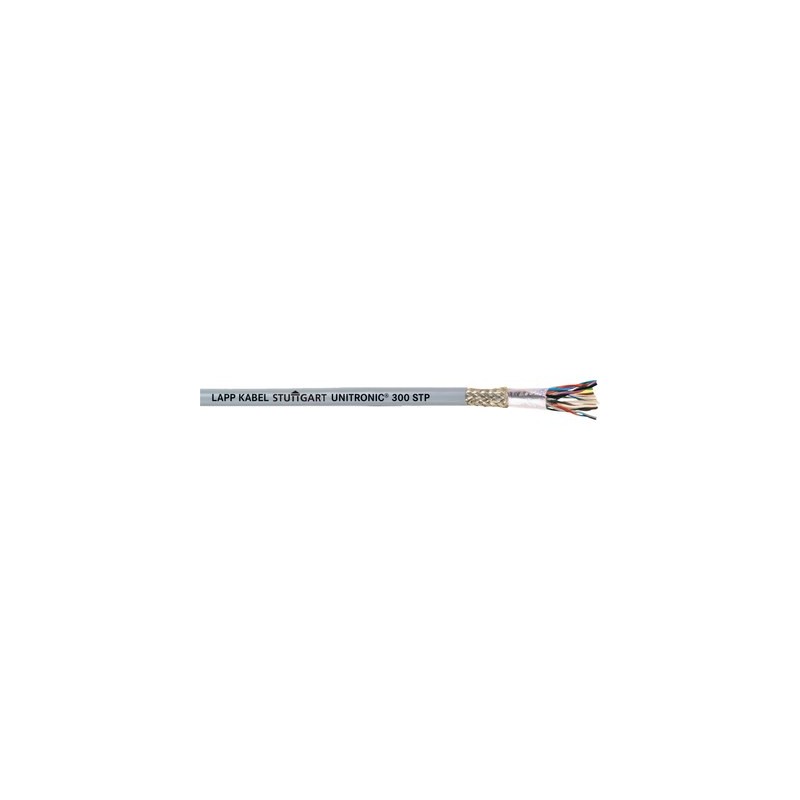

302002STP UNITRONIC 300 STP 20/2PR LAPP Câble de raccordement et de commande, petites sections et paires tor..

Avantages

• Large gamme d'applications grâce à ses multiples homologations
• Pour une installation simple et économique sans goulotte fermée (pour pose non protégée)
• La tresse de blindage générale minimise les interférences électriques
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)

Applications

• Câbles de contrôle et de signaux pour le câblage interne et externe
• Pour le marché nord-américain
• Sur la base de la pose directe CMG, PLTC ou ITC sur le chemin de câbles aux États-Unis, conjointement avec -ER (Exposed Run) pour les sections de transition non protégées d'une longueur maximale de 6 pieds (1.82 mètres)
• Pose directe enterrée pour section nominale du conducteur AWG 18 aux États-Unis grâce à l’homologation DIRECT BURIAL
• Résistant à la torsion jusqu’à ±150 °/m en boucle d'écoulement éolienne

Particularités

• Résistant aux huiles selon UL OIL RES I

Homologations / références de la norme

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Constitution du produit

• Âme à brins fins en cuivre étamé
• Isolation du conducteur en PVC
• Assemblage en paires (TP)
• Bande en aluminium, fil de continuité, tresse en cuivre étamé (couverture à 75%)
• Gaine extérieure : PVC à formule spéciale, gris foncé (similaire à RAL 7005)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Code d'identification du conducteur

• Paire 1: noir, rouge Paire 2: noir, blanc Paire 3: noir, vert Paire 4: noir, bleu Paire 5: noir, jaune Paire 6: noir, marron
• Exception: une paire, 24-22 AWG: noir, blanc

Mouvement de torsion dans l'éolienne

• TW-0 et TW-2, voir Annexe T0

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• Selon UL-Rating : 300 V
  IEC : pas pour des applications à courant fort

Tension d'essai

• 1500 V

Plage de température

• Occasionnellement mobile/Amérique du Nord : -25°C à +105°C (AWM pour États-Unis : +80°C)
• Pose fixe/Amérique du Nord : -40°C à +105°C (AWM pour États-Unis : +80°C)
