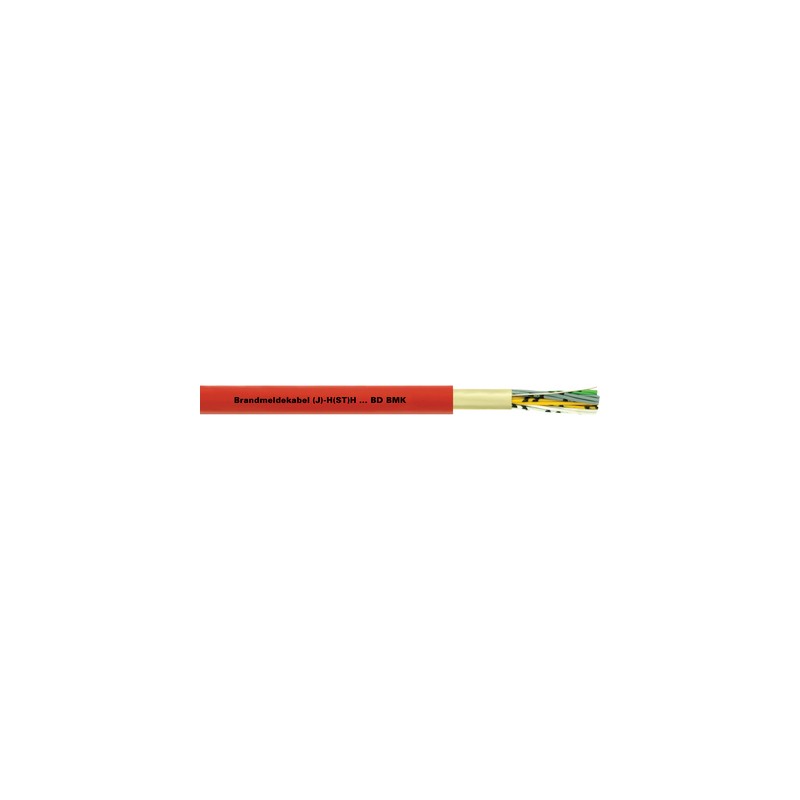

30017798 J-H(ST)H...BD 2x2x0,8 BMK LAPP Câble d'installation sans halogène, conforme à DIN VDE 0815, avec ga..

Avantages

• Pour atteindre des exigences élevées de protection au feu des personnes et des biens de valeurs
• Aucune émission de fumées toxiques ou corrosives en cas d'incendie et non propagation de l'incendie
• Le feuillard aluminium statique sur film plastique avec brin de bourrage étamé minimise les interférences des champs électromagnétiques hautes fréquences
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)
• J-H(ST)H...Le câble d'alarme incendie BD est marqué de la phrase « Câble d'alarme incendie » à intervalles réguliers sur la gaine. Il est donc particulièrement adapté à une installation dans les systèmes d'alarme incendie modernes.

Applications

• Ce câble sans halogène et retardateur de flamme avec blindage statique est utilisé pour la transmission téléphonique, de données et de signaux dans les postes publics et les échangeurs privés pour les systèmes téléphoniques.
• Pour une pose fixe sur et sous plâtre, dans des locaux secs et humides

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Non propagateur de l'incendie selon IEC 60332-3-24 ou IEC 60332-3-25 (propagation verticale de la flamme sur les fils ou les câbles en nappes de câbles verticaux)
• Sans halogène selon EN 50267-2-1/-2

Homologations / références de la norme

• Selon DIN VDE 0815

Constitution du produit

• Conducteur à âme massive en cuivre
• Isolation du conducteur en mélange spécial sans halogène
• Conducteurs torsadés à quartes en étoile,
  5 quartes en étoile sont torsadées en faisceau,
  faisceaux torsadés en couches
• Rubanage plastique, feuillard aluminium statique sur film plastique et fils de continuité en cuivre
• Gaine extérieure en mélange spécial sans halogène
  Couleur de la gaine extérieure : rouge flamme (RAL 3000)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000829
• ETIM 6.0 Classe-Description : Câble de télécommunications

Code d'identification du conducteur

• selon VDE 0815, voir annexe T10

Capacité mutuelle

• max. 120 nF/km

Couplage

• K1 : 300 pF/100 m environ
• K9-12: 100 pF/100 m environ

Rayon de courbure minimum

• Pose fixe : 8 x diamètre extérieur

Tension d'essai

• Conducteur/conducteur : 800 V
• Conducteur/blindage : 800 V

Résistance de boucle

• 0,6 mm : 130 Ohm/km max.
• 0,8 mm : 73,2 Ohm/km max.

Section conducteur

• 0,6 mm : 0,28 mm²
• 0,8 mm : 0,50 mm²

Plage de température

• occasionnellement mobile : - 5°C à +70°C
• Pose fixe : -30°C à +70°C
