2170879 ETHERLINE TRAY ER PN Y FC 2x2x22 LAPP Câble Ethernet industriel Cat.5 pour installation fixe, pour a..

Avantages

• Peut être utilisé dans des pièces sèches ou humides
• Filtré contre les interférences
• Peut être utilisé pour l’Ethernet industriel dans des environnements industriels difficiles
• 2pair: 10/100 Mbit/s pour Ethernet industriel

Plage d’applications

• pour le câblage industriel secondaire et tertiaire selon la norme EN 50173-3
  ISO/CEI 24702
• Câblage de machines, d’outils, d’appareils, d’appareils et d’armoires de commande
• convient aux applications EtherCAT et EtherNet/IP
• ETHERLINE® TRAY ER PN Y FC: installation dans des chemins de câbles ouverts sans conduit

Caractéristiques du produit

• Installation fixe
• CAT.5-Performances
• FC: Conception de câble « Fast Connect »
• ETHERLINE® Y FC, ETHERLINE® YY, ETHERLINE® TRAY ER PN Y FC : ignifuge selon CSA FT-4

Références aux normes / Approbations

• Retardateur de flamme selon IEC 60332-1-2
• ETHERLINE® Y FC avec approbation PLTC et AWM Style 21694
• ETHERLINE® PN Cat.5e YY avec UL CMG
• ETHERLINE® PN Cat.5e Y avec UL CMX
• ETHERLINE® TRAY ER PN Y FC avec approbation PLTC ER

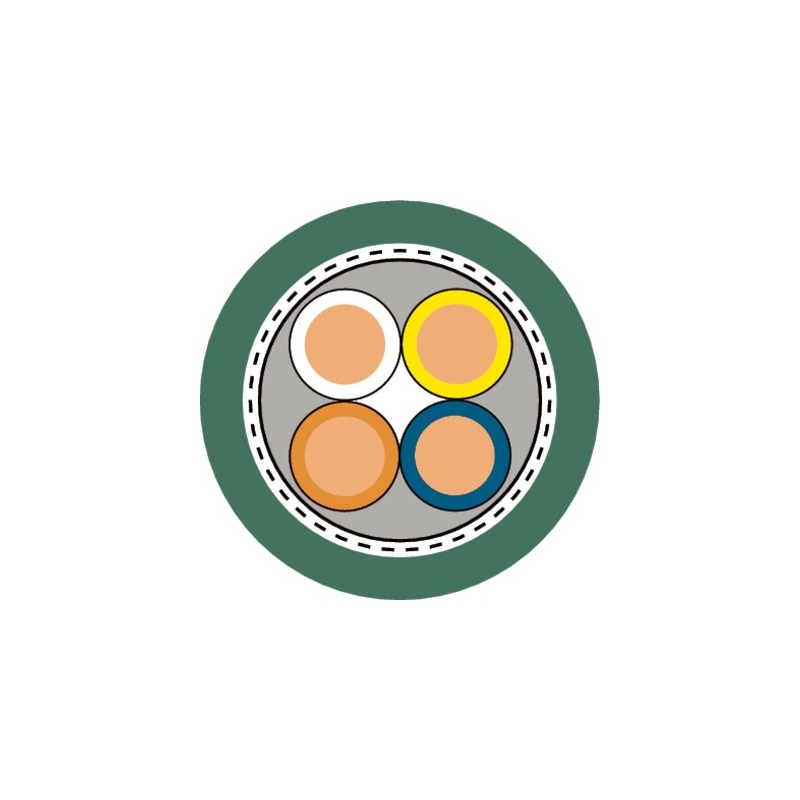

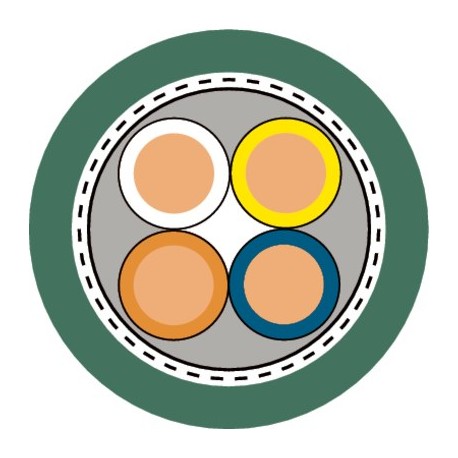

Maquillage du produit

• Version pour une utilisation en extérieur: Couleur noire (similaire à RAL 9005)
• Fil de cuivre nu solide AWG22
• Isolation du noyau: PE
• Quad étoilé
• Criblage global avec tresse de cuivre et feuille d’aluminium laminée en plastique
• Gaine extérieure: PVC
• Couleur: vert (basé sur RAL 6018)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000830
• ETIM 5.0 Class-Description: Câble de données

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000830
• ETIM 6.0 Class-Description: Câble de données

Tension de fonctionnement de crête

• (pas pour les applications d’alimentation) 125 V

Rayon de pliage minimal

• Voir la fiche technique

Tension d’essai

• Voir la fiche technique

Impédance caractéristique

• nom. 100 Ω selon IEC 61156-5

Plage de température

• Voir la fiche technique
