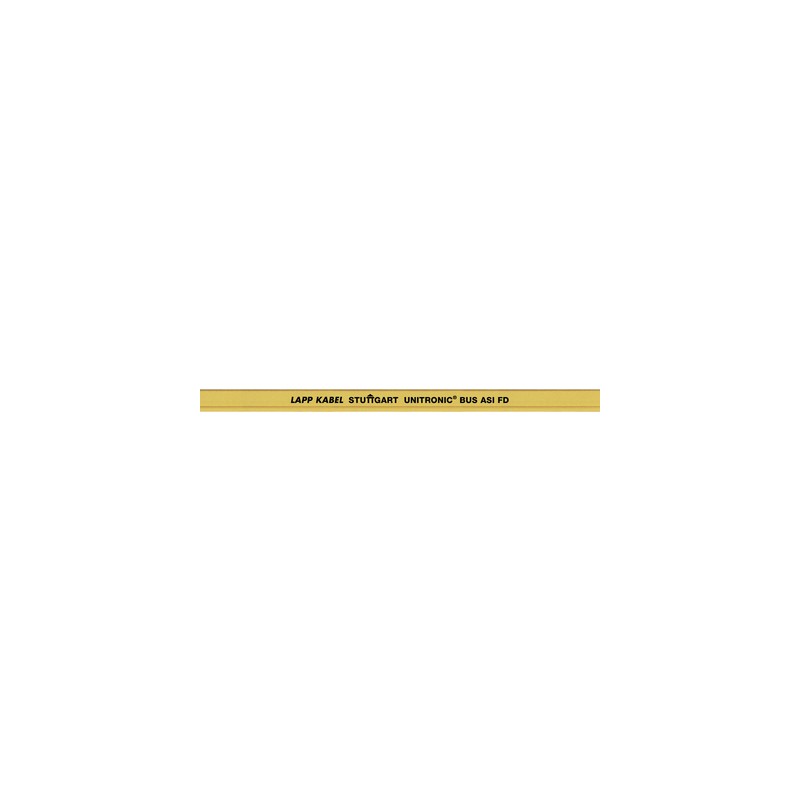

2170830 UNITRONIC BUS ASI FD (TPE) A 2X1,5 YE LAPP Câbles AS-INTERFACE haute flexibilité pour systèmes de mi..

Avantages

• Le nouveau BUS ASI LD 2 x 2,5 (LD = longue distance) permet même de connecter des modules éloignés. L'alimentation en courant AS-I peut être réduite. Le BUS ASI LD est rétrocompatible avec la version 1.5.
• Pour des applications dynamiques (chaînes porte-câbles, parties mobiles de machines)
• Résistance élevée aux huiles

Applications

• Communication au niveau des capteurs/actionneurs
• Câblage capteur/actionneur

Particularités

• Les versions PUR sont sans halogène selon IEC 60754-1
• Non-propagateur de la flamme selon IEC 60332-1-2 / UL FT-2 flame test
• Le signal et la puissance sont transmis par l'intermédiaire d'un câble méplat à deux conducteurs non blindés et à codage géométrique (polarité irréversible).
• La connexion du câble se fait par perforation dans les modules ASI.
• Le raccordement des capteurs au module ASI (module de couplage) se fait à l'aide de câbles ronds (câbles de raccordement)

Homologations / références de la norme

• ASI est un standard normalisé selon EN 50295 en Europe et selon IEC 62026-2 au niveau international
• Version TPE : UL AWM Style 2103
  CSA AWM II A/B
• Version PUR : UL AWM Style 20549

Constitution du produit

• Âme à brins superfins en cuivre étamé
• Isolation du conducteur : composé sans halogène
• Gaine extérieure : élastomère thermoplastique (TPE) polyuréthane (PUR)
• Gaine extérieure : jaune (RAL 1023), noir (RAL 9005)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• 300 V (pas pour les applications à courant fort)

Résistance de l'âme

• 1,5 mm² : max. 13,7 Ohm/km
• 2,5 mm² : max. 8,21 Ohm/km

Rayon de courbure minimum

• Pose fixe : 12 mm
• Mobile sans guidage sur galets : 24 mm
  Mobile - avec guidage sur galets : 60 mm (15xD)

Tension d'essai

• Conducteur/Conducteur : 2000 V

Plage de température

• Pose fixe :
  -40°C à +80°C (TPE +105°C)
• En utilisation mobile - sans fixation :
  -30 °C à +70 °C (TPE +105 °C)
