2170466 ETHERLINE Cat. 6A H LAPP Câble Ethernet catégorie 6A, classe EA pour pose fixe testé jusqu’à 500 MHz

Avantages

• Utilisable dans des locaux secs ou humides
• Blindé contre les interférences
• Peut être utilisé dans un réseau Ethernet industriel dans des environnements industriels difficiles
• 4 paires : 100 Mbits/s à 10 Gbits/s pour Ethernet industriel

Applications

• Pour le câblage industriel secondaire et tertiaire cf. EN 50173-3 ISO/IEC 24702
• Câblage des machines, outils, appareils et armoires de commande
• Longueur max. du câble pour 100 Mbits/s jusqu’à 10 Gbits/s est 100 m
• convient aux applications EtherCAT et EtherNet/IP

Particularités

• Gaine extérieure PUR hautement résistante aux huiles minérales et à l'abrasion
• Gaine extérieure PE sans halogène et robuste
• La gaine extérieure en PVC résistant aux huiles permet une utilisation en milieux industriels
• Un blindage double de qualité procure une excellente sécurité de transmission dans les environnements à sollicitation électromagnétique importante

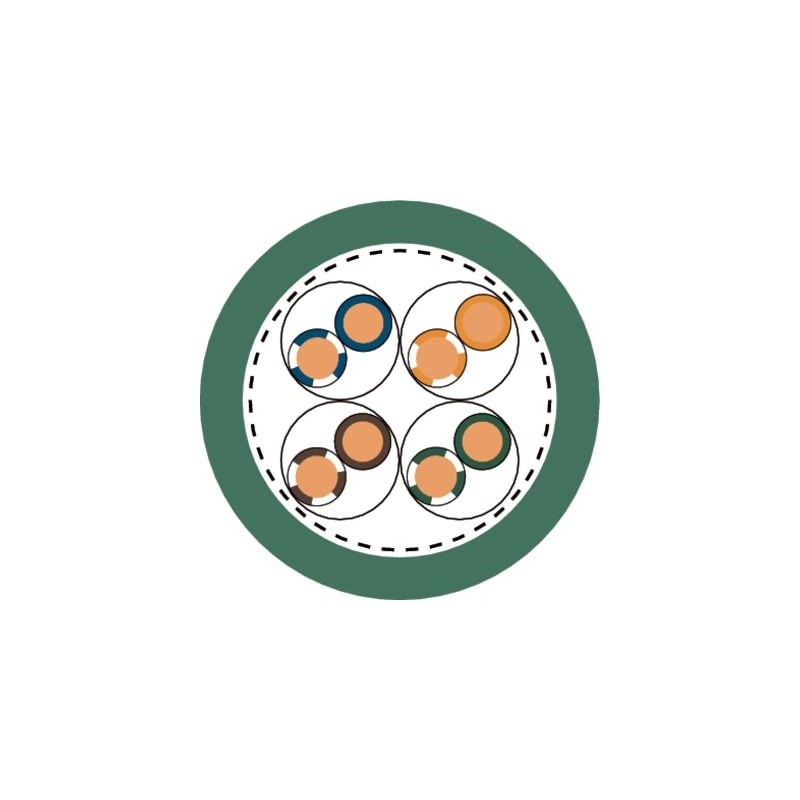

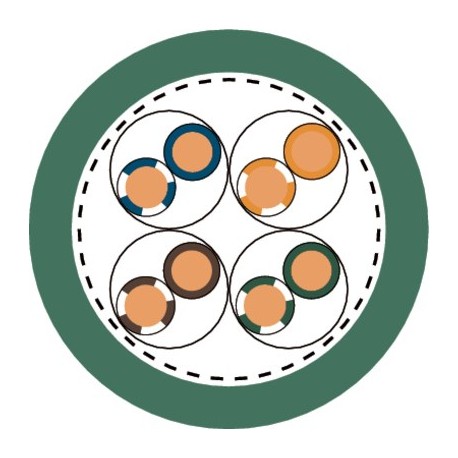

Constitution du produit

• Brin à âme massive en cuivre nu AWG22
• Isolation du conducteur en polyéthylène (PE)
• S/FTP : blindage générale avec tresse en cuivre et blindage par paires avec feuillard aluminium
• Couleur : vert (RAL 6018)

Classification

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• En pose fixe : 10 x diamètre extérieur

Impédance caractéristique

• 100 Ohm à 1 - 100 MHz

Plage de température

• Câble avec gaine en PUR en pose fixe : -40 °C à +80 °C
• Câble avec gaine extérieure sans halogène en pose fixe : -25 °C bis +80 °C Câble avec gaine en PVC en pose fixe: -30°C à +80 °C
