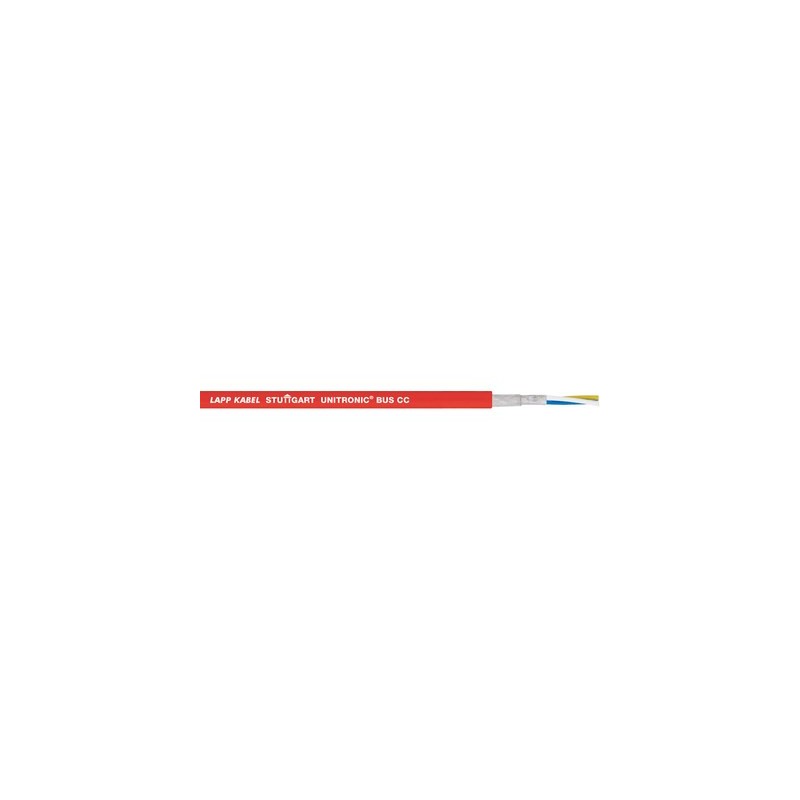

2170360 UNITRONIC BUS CC 3X1XAWG20 LAPP Câble bus CC-Link pour installation fixe homologué UL

Avantages

• Le système CC-Link® a été développé par Mitsubishi Electric Automation, Japon.
• Le câble Bus CC-Link® a passé avec succès les tests d'accréditation japonais CC-Link

Applications

• CC-Link® (Control & Communication Link) = réseau à bus de terrain tant pour la commande que pour la transmission de données dans le cadre de l'intégration et de l'automatisation efficaces des usines et processus.
• Pose fixe du réseau CC-Link®

Particularités

• Taux de transfert en fonction de la distance de transmission
• 156 kbit/s 1.200 m
  625 kbit/s 600 m
  2,5 Mbit/s 200 m
  5,0 Mbit/s 110-150 m
  10 Mbit/s 50-100 m
• Non-propagateur de la flamme selon CSA FT4 ; UL Vertical-Tray Flame Test
• SUN RES acc. to UL 1581

Homologations / références de la norme

• CM UL/CSA certification 75°C or PLTC Sun Res

Constitution du produit

• Brins toronnés de cuivre nu
• Isolation du conducteur : PE
• Blindage général en fils de cuivre étamé
• Gaine extérieure : PVC, rouge (RAL 3000)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• 300 V

Résistance de l'âme

• 11 ohm/1000 ft. (305 m) à 20°C

Rayon de courbure minimum

• En pose fixe : 5 x diamètre extérieur
• En flexion : 8 X diamètre extérieur

Tension d'essai

• 2000 V

Impédance caractéristique

• 110 Ohm à 1 MHz

Plage de température

• -40 °C à +70 °C
