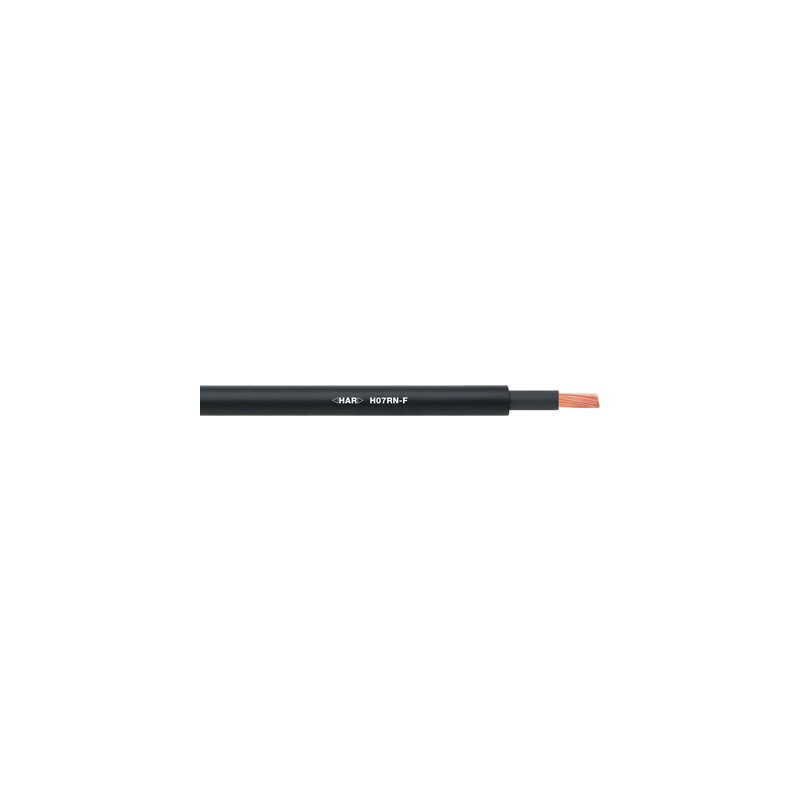

1600196 H07RN-F 1X25 LAPP Câble de raccordement et de commande, caoutchouc

Avantages

• Pour les applications plus exigeantes au niveau mécanique
• 1000 V AC en pose fixe et protégée
• Assemblages de mono-conducteurs, ces câbles équipés d'une gaine en caoutchouc H07RN-F peuvent être utilisés dans le cadre d'installations de protection contre les courts-circuits selon IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Part 520

Applications

• Pour les appareils d'alimentation et portatifs selon EN 50565-2
• Sollicitations mécaniques moyennes
• Utilisation industrielle et agricole
• En locaux secs et humides ainsi que pour des poses fixes, par ex. dans du plâtre

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistant aux huiles selon EN 60811-404:

Homologations / références de la norme

• Homologation pour type de câble <HAR> H07RN-F selon EN 50525-2-21

Constitution du produit

• Âme en cuivre nu conformément à HAR
• Isolation du conducteur : mélange de caoutchouc , type EI 4
• Gaine extérieure : mélange de caoutchouc type EM2

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• À brins fins selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Rayon de courbure minimum

• 4 à 8 x diamètre extérieur (EN 50565-1)

Tension nominale

• U₀/U: 450/750 V

Tension d'essai

• 2500 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Capacité de charge

• Selon IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Plage de température

• -25°C à +60°C
