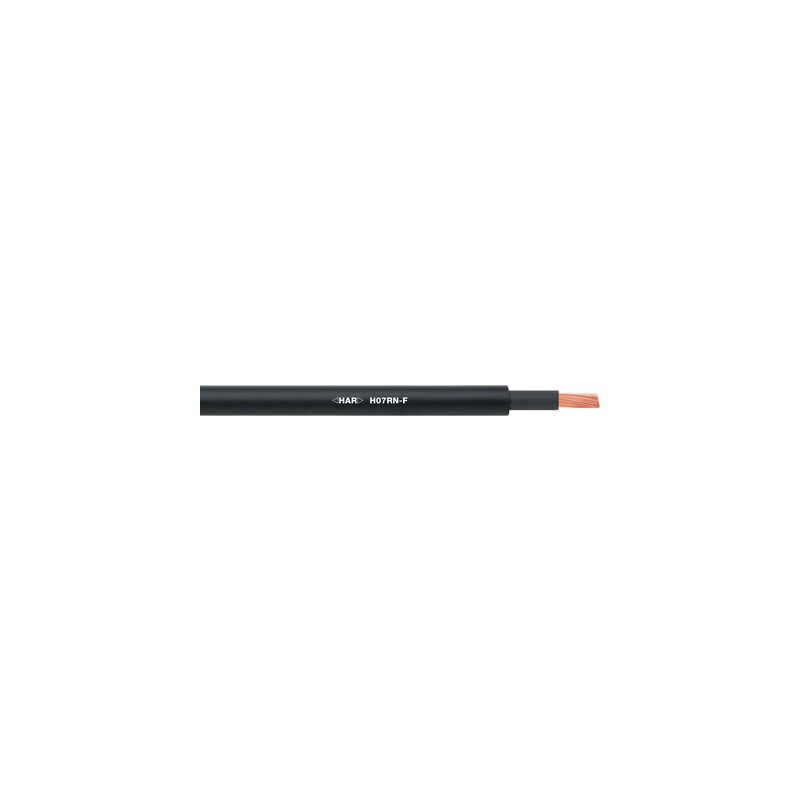

16001083 H07RN-F 4G10 LAPP Câble de raccordement et de commande, caoutchouc

Avantages

• Pour mécaniquement les applications les plus exigeantes
• 1000 V AC, protégé + statique de la pose
• Arrangements de single-core, gaine de caoutchouc câbles H07RN-F peuvent être utilisés pour les courts-circuits et les courts-sol-la preuve des installations conformément à la norme CEI 60364-5-52/ HD 60364-5-52/ VDE 0100 Partie 520

La gamme d'Application

• Ordinateur de poche et les dispositifs d'alimentation d'énergie selon EN 50565-2
• Moyen, le stress mécanique
• Industrielle, l'utilisation agricole
• Selon EN 50565-2: secs, humides et mouillés ainsi que pour l'installation fixe par exemple sur le plâtre

Caractéristiques du produit

• Le retardateur de flamme selon IEC 60332-1-2
• Résistante à l'huile selon la norme EN 60811-404

Norme références / Approbations

• <HAR> H07RN-F câble d'approbation de type selon EN 50525-2-21

Produit de maquillage

• Fil de cuivre nu selon HAR
• Isolation principale: composé de caoutchouc, type de l'IE 4
• Gaine extérieure: composé de caoutchouc, type EM2

Classification ETIM 5

• ETIM 5.0 Classe-ID: EC001578
• ETIM 5.0 Classe-Description: câble Flexible

Classification ETIM 6

• ETIM 6.0 Classe-ID: EC001578
• ETIM 6.0 Classe-Description: câble Flexible

Base code d'identification

• Jusqu'à 5 noyaux: des codes de couleur selon VDE 0293-308, se reporter à l'Annexe T9
• À partir de 6 cœurs: noir avec chiffres blancs

Chef d'orchestre de toronnage

• Fils fins selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Rayon de courbure minimal

• 4 à 8 x diamètre extérieur (EN 50565-1)

Tension nominale

• U0/U: 450/750 V

Tension d'essai

• 2500 V

Le conducteur de protection

• G = avec GN-VOUS de conducteur de protection
• X = sans conducteur de protection

Note actuelle

• Conformément à la norme CEI 60364-5-52/ VDE 0298-4
• FR 50565-1/ VDE 0298-565-1

Plage de température

• -25°C à +60°C
