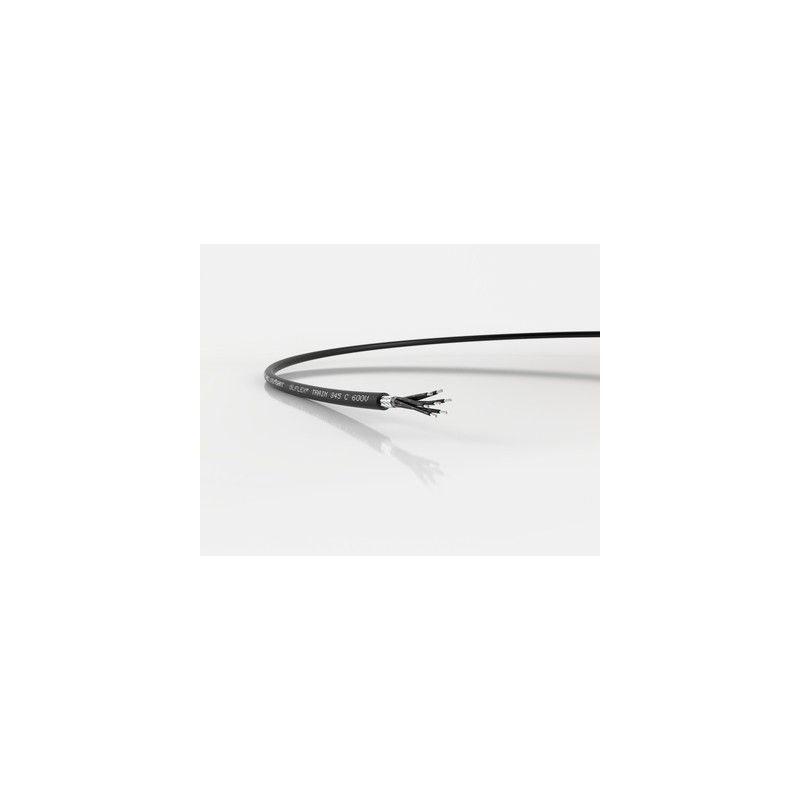

15345004 ÖLFLEX TRAIN 345 C 600V 3X2,5 LAPP Câble multiconducteur blindé conforme à la norme EN 50264-3-2 ty..

Avantages

• Le criblage du cuivre est conforme aux exigences CEM et protège contre les interférences électromagnétiques
• Bonne résistance chimique voir l’annexe T1
• Résistant aux influences mécaniques dans des conditions environnementales difficiles
• Plage de température étendue
• La réduction de la propagation des flammes augmente la protection contre les dommages aux personnes et aux biens en cas d’incendie

Plage d’applications

• Pour une utilisation dans les véhicules ferroviaires, pour les installations fixes et les applications où le mouvement peut être limité
• Convient pour connecter des lampes, des équipements de chauffage, des appareillages de commutation, des boîtes à bornes et une alimentation électrique
• Également applicable dans les environnements huileux et les zones à température ambiante accrue

Caractéristiques du produit

• Comportement au feu selon la norme EN/IEC:
  - Sans halogène selon la en 60754-1
  - Pas de gaz corrosifs selon la en 60754-2
  - Pas de fluor selon la en 60684-2
  - Pas de gaz toxiques selon la en 50305
  - Faible densité de fumée selon la en 61034-2
  - Retardateur de flamme selon la en 60332-1-2
  - Pas de propagation de flamme selon
  EN 60332-3-24 / EN 60332-3-25 /
  Norme EN 50305
• Comportement du feu selon NF:
  - Toxicité des gaz selon NF X 70-100
  - Faible densité de fumée acc. à NF X 10-702
  - Pas de propagation de flammes selon NF C 32-070,
  chat. C1 et C2
• Propriétés chimiques:
  - Résistant à l’huile selon EN 50264-3-2
  - Résistant au carburant selon EN 50264-3-2
  - Résistant aux acides selon EN 50264-3-2
  - Résistant aux alcalis selon EN 50264-3-2
  - Résistant à l’ozone selon EN 50264-3-2/
  EN 50305)
• Cote actuelle selon la section EN 50355, appendice A

Références aux normes / Approbations

• EN 50264-3-2 type MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classification: C / F0
  (propagation de la flamme / fumée)

Maquillage du produit

• Conducteur: Brins de fil fin en cuivre étamé
• Isolation: Composé polymère réticulé par faisceau d’électrons EI 109
• Couleur de l’isolant: Noir avec des chiffres blancs
• Emballage: feuille de plastique sans halogène
• Écran: Tressage en cuivre étamé
• Gaine externe: faisceau d’électrons réticulé polymère-composé EM 104
• Couleur de la gaine extérieure: Noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification de base

• Noir avec des chiffres blancs

Échouage de conducteur

• Câblé finement / Finement toronné selon IEC 60228, classe de conducteur 5

Rayon de pliage minimal

• Installation fixe :
  ≤ 12 mm: 3 x OD
  > 12 mm: 4 x OD
• Flexion occasionnelle:
  ≤ 12 mm: 4 x OD
  > 12 mm ≤ 20 mm: 5 x OD
  > 20 mm: 6 x OD
  (DO = diamètre extérieur)

Tension nominale

• U0/U CA 0,6/1 kV
• U_MCourant alternatif 1,2 kV
  v₀Courant continu 0,9 kV

Tension d’essai

• 3,5 kV AC; 8,4 kV CC

Conducteur de protection

• G = avec conducteur de protection GN-YE
  X = sans conducteur de protection

Plage de température

• Installation fixe :
  -45°C à +120°C (20.000 h)
  -50°C acc. à GOST 20.57.406-81
• Flexion occasionnelle:
  -35°C à +90°C
  Court-circuit : +200°C (5s)
