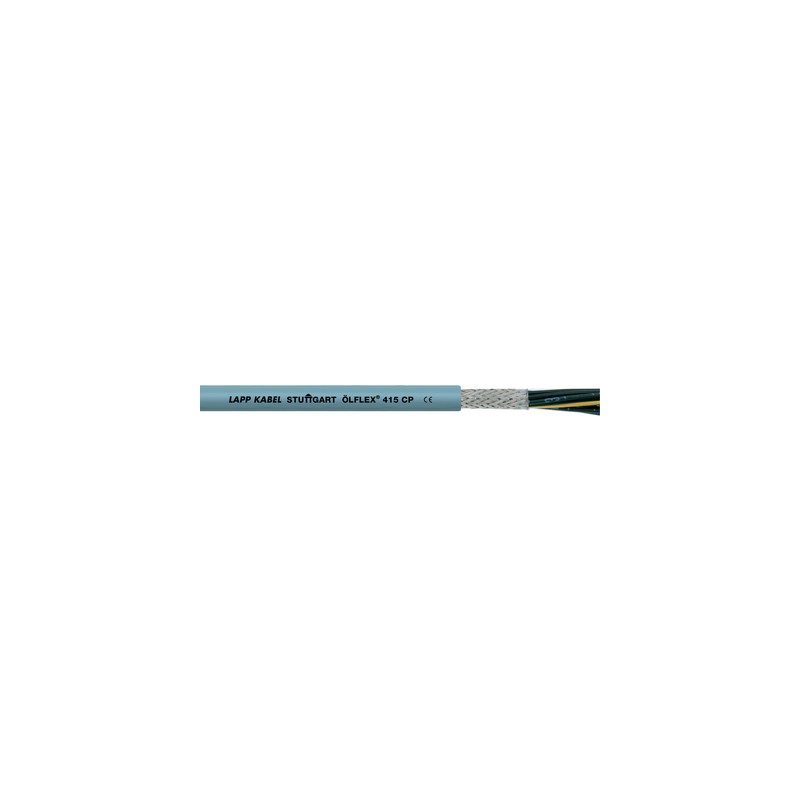

1314032 ÖLFLEX CLASSIC 415 CP 2X1 LAPP Câble de commande blindé et résistant à l'abrasion, avec gaine PUR et..

Avantages

• Un petit diamètre pour un gain de place et de poids
• Durée de vie accrue en conditions d'utilisation difficiles grâce à sa gaine extérieure en PUR
• Résistant au contact avec la plupart des lubrifiants à base d'huiles minérales, des acides dilués, des solutions alcalines aqueuses et d'autres produits chimiques
• Une tresse de blindage en cuivre protège le câble des interférences électromagnétiques

Applications

• Ingénierie mécanique et machines outils
• Mesure, contrôle et applications électriques
• En particulier dans les zones huileuses et humides de machines-outils et de lignes de production soumises à des conditions de sollicitations mécaniques normales
• En extérieur en tenant compte de la plage de température

Particularités

• Résistance élevée aux huiles
• Résistant à l'abrasion et aux entailles
• Compatibilité électromagnétique (CEM)
• Surface peu adhésive
• Résistant aux microbes et à l'hydrolyse

Homologations / références de la norme

• Conducteurs selon VDE 0812/0285
• Gaine extérieure selon VDE 0250/0285

Constitution du produit

• Âme à brins fins de cuivre nu
• Isolation du conducteur : PVC spécial
• Assemblage en couches
• Rubanage en film plastique
• Tresse de blindage en cuivre étamé
• Gaine en polyuréthane spécial (PUR)
• Couleur de gaine : Gris (comme RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Noir numéroté blanc selon VDE 0293-1

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 20 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V

Tension d'essai

• Conducteur/Conducteur : 4000 V
• Conducteur/ Blindage: 2000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
