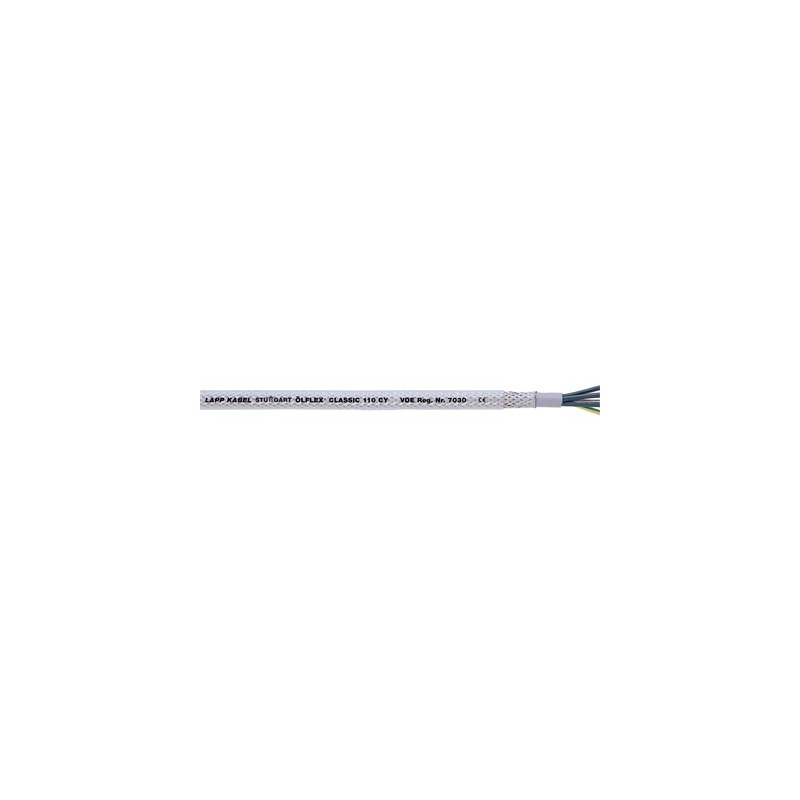

1135755 ÖLFLEX CLASSIC 110 CY 5X0,5 LAPP Câble de commande en PVC avec gaine extérieure transparente

Avantages

• Faible encombrement grâce aux petits diamètres des câbles
• Haute performance électrique grâce à sa tension d'essai de 4kV

Applications

• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
• Systèmes de convoyage et de transport
• En milieu CEM critique
  (compatibilité électromagnétique)

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Bonne résistance chimique, cf. Annexe T1
• Blindage à fort taux de recouvrement
  Faible impédance de transfert
  (max. 250 Ω/km à 30 MHz)

Homologations / références de la norme

• N° d'enregistrement VDE 7030

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolant en PVC spécial Lapp P8/1
• Assemblage en couches
• Gaine intérieure : PVC, grise
• Tresse de blindage en cuivre étamé
• Gaine extérieure : PVC, transparente

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Noir numéroté blanc selon VDE 0293-1

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 20 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
