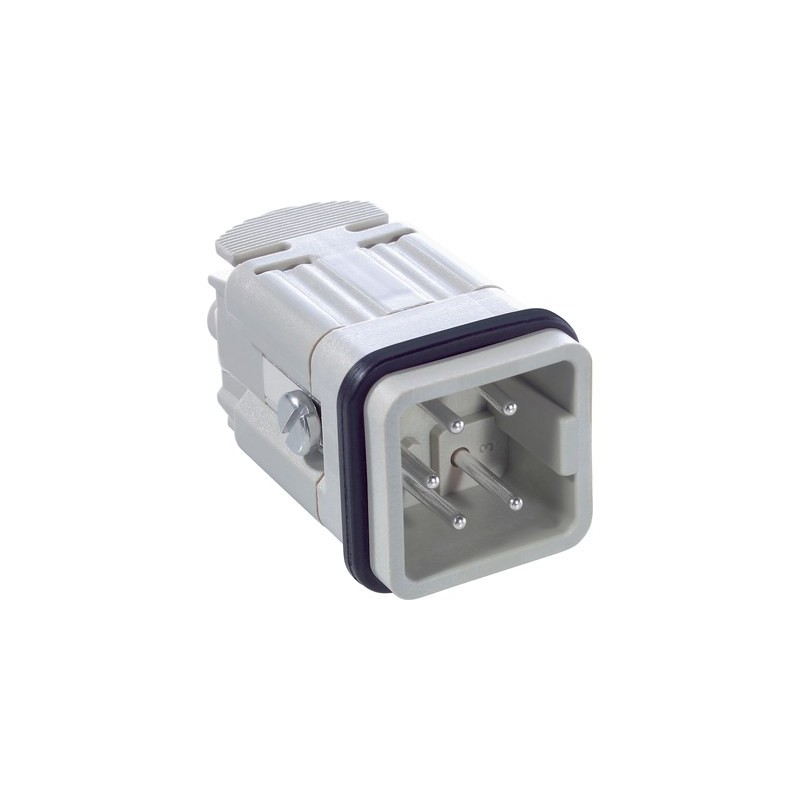

10432000 EPIC H-A 4 BS LAPP Inserts à raccordement à vis pour des sections jusqu'à 2,5 mm²

Avantages

• Applications ferroviaires
  - Protection anti-incendie dans les véhicules ferroviaires : Test conforme EN 45545-2. Ensembles d'exigences R22 et R23. Niveau de risque HL1, HL2 et HL4
• Les petits inserts H-A 3 / H-A 4 sont utilisés dans les espaces réduits.
• Les petits inserts H-A 3 sont utilisés dans les espaces réduits. Raccordement à vis et introduction droite du câble par l'arrière.
• Le passage droit des câbles dans les contacts assure un raccordement aisé

Applications

• Construction d'appareils
• Applications ferroviaires / construction automobile
• Fabrication de machines et d'appareils
• Technique de commande

Classification ETIM 5

• ETIM Classe 5.0 - ID : EC000438
• ETIM Classe 5.0 - Description : Insert de contact pour connecteurs industriels

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000438
• ETIM Classe 5.0 - Description : Insert de contact pour connecteurs industriels

Tension nominale (V)

• IEC: 400 V
  UL: 600 V
  CSA: 600 V

Tension de choc nominale

• 4 kV

Courant nominal (A)

• IEC: 23 A
  UL: 10 A
  CSA: 10 A

Degré de pollution

• 3

Résistance de passage

• 1,5 - 4 mOhm

Contacts

• Alliage cuivre, argenté

Nombre de contacts

• 4 + PE

Types de raccordement

• Raccord à vis : 0,5 - 2,5 mm² (2,5 mm² avec cosses en fonction du profil de sertissage)

Longueur de dénudage (mm)

• 6

Cycle d'application mécanique

• 100

Testé VDE

• Certification du contrôle de production : VDE-REG. no : B437
• Homologué UL :
  Numéro de dossier UL E75770

Plage de température

• -40°C à + 110°C, pointe +125°C
