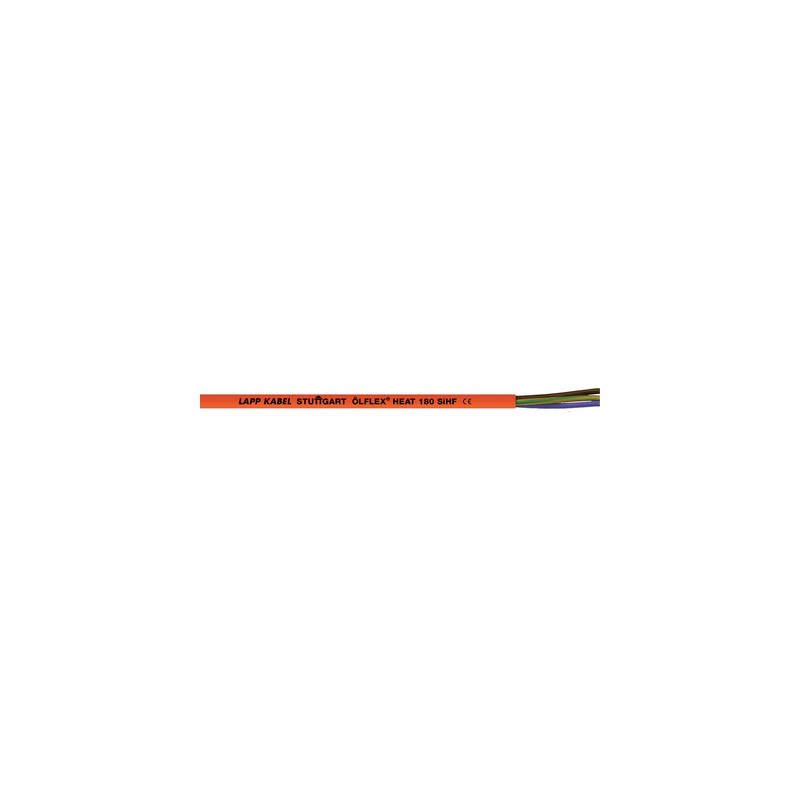

0046030 ÖLFLEX HEAT 180 SiHF 7G4 LAPP Câbles en silicone pour plage de températures étendue

Avantages

• La grande souplesse facilite l'installation là où l'espace est limité
• Conserve ses propriétés isolantes après combustion grâce aux cendres SiO2restant sur le conducteur

Applications

• Pour les domaines dans lesquels l'isolant et la gaine des câbles classiques devient rapidement cassant à températures ambiantes élevées
• Domaines d'application types
  - Travail de l'acier, de la céramique et du fer
  - Équipement de boulangerie et fours industriels
  - Industrie des moteurs électriques
  - Construction de sauna/solarium
  - Éléments thermiques et de chauffage
  - Technologie d'éclairage
  - Technologie de ventilation
  - Technologie de climatisation
  - Technologie de galvanisation

Particularités

• Sans halogène (IEC 60754-1), sans gaz corrosif (IEC 60754-2), Non propagateur de la flamme selon (IEC 60332-1-2)
• Résistant à une multitude d'huiles, alcools, graisses animales ou végétales et produits chimiques
• Une ventilation appropriée doit être assurée car les propriétés mécaniques des câbles en silicone se dégradent à partir de +100 °C, en l'absence d'air

Homologations / références de la norme

• Selon EN 50525-2-83

Constitution du produit

• Conducteur à brins fins en cuivre étamé
• Isolant conducteurs à base de silicone
• Assemblage en couches
• Gaine extérieure à base de silicone, de couleur rouge-brun

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Couleurs selon VDE 0293-308, cf. annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• À brins fins selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V

Tension d'essai

• 2000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• -50 °C à +180 °C
  (ventilation adéquate requise)
