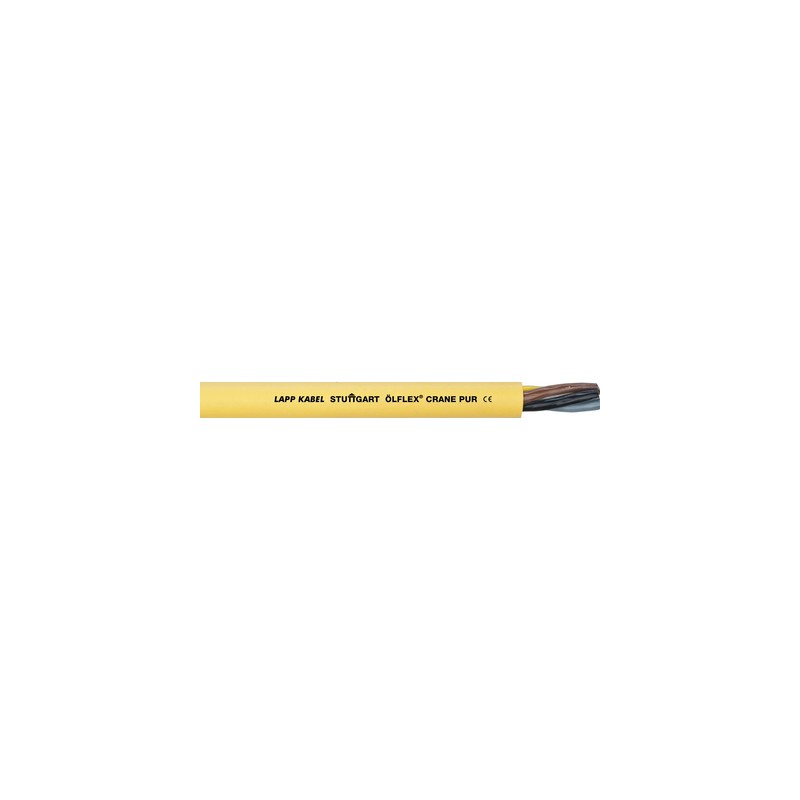

0045221 ÖLFLEX CRANE PUR 12G2,5 LAPP Câbles polyuréthane enroulables pour des sollicitations mécaniques faib..

Avantages

• Conçu avec un diamètre extérieur réduit pour un encombrement moindre et plus de légèreté
• Économies grâce à l'utilisation de tourets plus petits, des rouleaux de guidage et de moteurs d'entraînement
• Pour des efforts de traction combinés à des sollicitations de déroulement, d'enroulement et de guidage par galets ou rouleaux
• Son élément porteur concentrique compense les efforts de traction et permet la suspension du câble sur enrouleur et en déflexion sur de grandes longueurs
• La tresse porteuse intégrée évite toute torsion indésirable du câble ainsi que la formation d'effet tire-bouchon

Applications

• Pour les engins de levage, les installations de manutention et de convoyage
• Les câbles sont enroulés, déroulés et guidés par des galets
• En intérieur sec ou humide, en extérieur, ou pas plus de 2 semaines sans interruption dans les eaux industrielles
• Retrouvez les différentes applications des câbles ÖLFLEX®CRANE et ÖLFLEX®LIFT dans l'annexe A3
• Les directives de montage et de manipulation pour les câbles ÖLFLEX®CRANE se trouvent en annexe du catalogue : Tableaux techniques T4 ; pour les câbles ÖLFLEX®LIFT, dans les Tableaux techniques T5.

Particularités

• Sans halogène et non-propagateur de la flamme
  (IEC 60332-1-2)
• Résistant aux huiles selon EN 60811-404:
• Bonne résistance chimique, thermique et mécanique

Constitution du produit

• Âme à brins fins de cuivre nu
• Isolation des conducteurs: TPE
• Organe porteur central
• Tresse porteuse en textile intégrée à la gaine extérieure
• Gaine extérieure en mélange PUR
  sans halogène

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM Classe 5.0 - Description : Câble de puissance basse tension

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000057
• ETIM 6.0 Classe-Description : Câble de courant fort

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• À brins superfins selon VDE 0295 Classe / IEC 60228 Classe 6

Rayon de courbure minimum

• Utilisation flexible : 7,5 x diamètre extérieur

Tension nominale

• U₀/U: 600/1000 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Capacité de charge

• VDE 298 Partie 4

Plage de température

• En utilisation mobile : -40°C à +80°C
