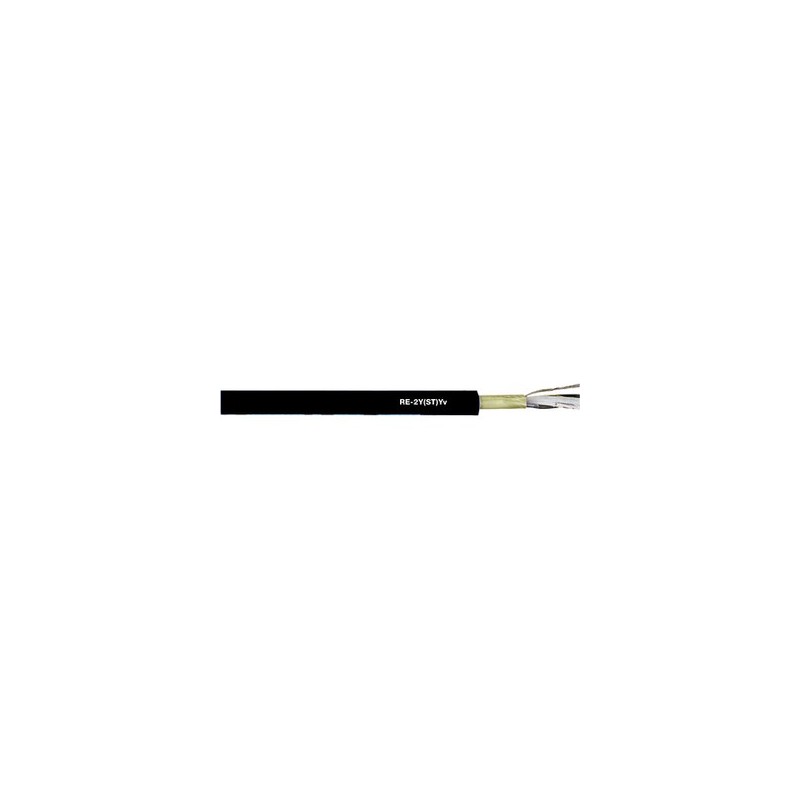

0032412 UNITRONIC RE-2Y(ST)YV 2X2X0,5 BK LAPP Câble informatique avec gaine extérieure renforcée

Avantages

• Le feuillard aluminium statique sur film plastique avec brin de bourrage étamé minimise les interférences des champs électromagnétiques hautes fréquences
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)
• Faiblement capacitatif en raison de l'isolation à base de polyoléfine

Applications

• En technique de mesure, de réglage et de commande
• Dédié aux applications informatiques en milieu industriel traitant de grands volumes de données, par ex. des systèmes informatiques haute capacité dans les usines de retraitement des déchets ou stations d'épuration
• Le câble est conçu pour une pose fixe en lieux secs ou humides ainsi qu'à l'utilisation en plein air avec une gaine extérieure noire appropriée
• La gaine extérieure avec une épaisseur de paroi nominale minimale de 1,8 mm environ, peut s'avérer avantageuse pour les applications qui requièrent une gaine extérieure renforcée

Particularités

• Couleur de la gaine extérieure :
  noir pour les applications en extérieur
  bleu pour les systèmes de sécurité intrinsèques
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon EN 50288-7

Constitution du produit

• Âme à 7 brins de cuivre nu,
  isolation du conducteur en polyéthylène (PE),
  conducteurs torsadés en paires,
  paires torsadées en couches
• Le câblage complet comprend un conducteur pour la communication (couleur du conducteur orange) ; Le conducteur de communication est omise dans les versions à une paire
• Rubanage plastique,
  feuillard aluminium statique sur film plastique avec brin de bourrage
• Gaine extérieure renforcée en PVC
• Couleur de la gaine extérieure : noir (RAL 9005)
  ou bleu (RAL 5015)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• conducteur a : noir ; conducteur b : blanc
  avec numérotation à suivre :
  1-1, 2-2, 3-3, 4-4 etc.
• Version à trois voies : noir, blanc, rouge

Capacité mutuelle

• (Valeurs de référence à 800 Hz) : C/C : 0,5 mm²: max. 75 nF/km
• (Valeurs de référence à 800 Hz) :
  C/C : 1,3 mm² : max. 100 nF/km

Résistance de l'âme

• 0,5 mm² : 39,2 Ohm/km max.
• 1,3 mm² : 14,3 Ohm/km max.

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• Pose fixe : 7,5 x diamètre extérieur

Affaiblissement paradiaphonique

• À 60 kHz min. 0,88 dB/km

Tension d'essai

• Conducteur/Conducteur : 2000 V
• Conducteur/Blindage : 1000 V

Impédance caractéristique

• 80 Ohm environ

Plage de température

• occasionnellement mobile : - 5°C à +70°C
• Pose fixe : -40°C à +80°C
