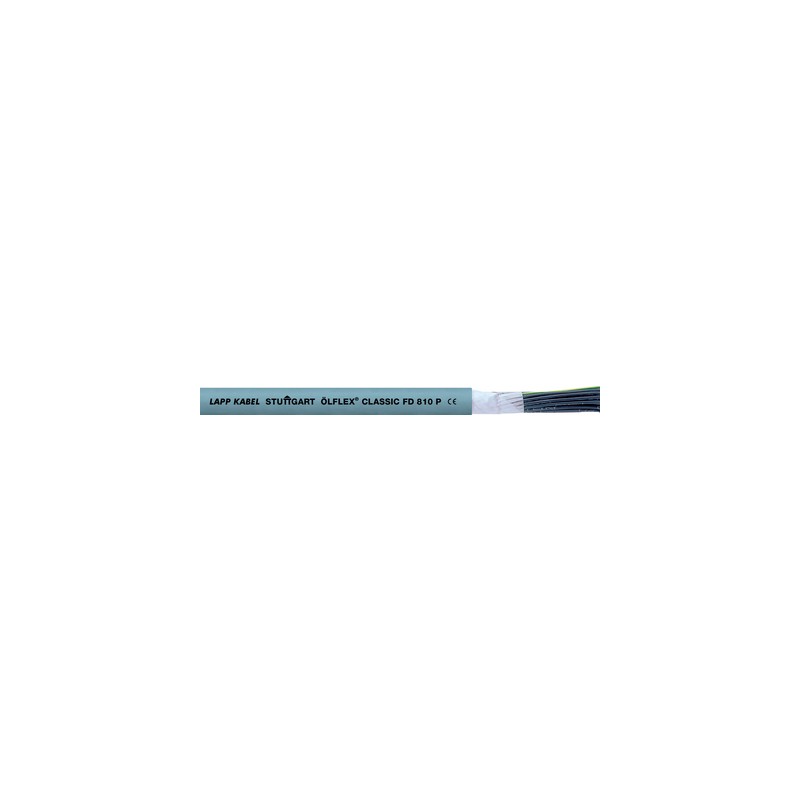

0029220 ÖLFLEX CLASSIC FD 810 P 1G16 LAPP Câble de contrôle flexible avec isolation des conducteurs en PVC e..

Avantages

• Homologué et fiable
• Applications variées
• Durée de vie accrue en conditions d'utilisation difficiles grâce à sa gaine extérieure en PUR
• Résistant au contact avec la plupart des lubrifiants à base d'huiles minérales, des acides dilués, des solutions alcalines aqueuses et d'autres produits chimiques

Applications

• En chaînes porte-câbles ou sur des parties mobiles de machines
• Conçu particulièrement pour les parties humides des machines-outils et des lignes de transfert
• Circuits de puissance pour les équipements électriques en automatisme
• Utilisation en mesures, contrôles et circuits de régulation
• Chaînes d'assemblage et de fabrication ainsi que sur toutes sortes de machines
• En locaux secs ou humides en présence de sollicitations mécaniques moyennes

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistance élevée aux huiles
• Résistant à l'abrasion et aux entailles
• Surface peu adhésive

Homologations / références de la norme

• Isolation et gaine conforme à VDE 0245/0285
• Pour l'utilisation en chaîne porte-câbles: se référer au guide d'assemblage de l'annexe T3

Constitution du produit

• Âme à brins superfins en cuivre nu (classe 6)
• Isolation du conducteur : PVC
• Conducteurs assemblés en paires torsadées à pas court
• Rubanage : non tissé
• Gaine en polyuréthane, grise (comme RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Noir numéroté blanc selon VDE 0293-1

Constitution de l'âme

• À brins superfins selon VDE 0295 Classe / IEC 60228 Classe 6

Rayon de courbure minimum

• En utilisation mobile : à partir de 7,5 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• En utilisation mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C

Cycles de flexion & paramètres d’utilisation

• Voir le tableau de sélection A2-1 en annexe de notre catalogue en ligne
