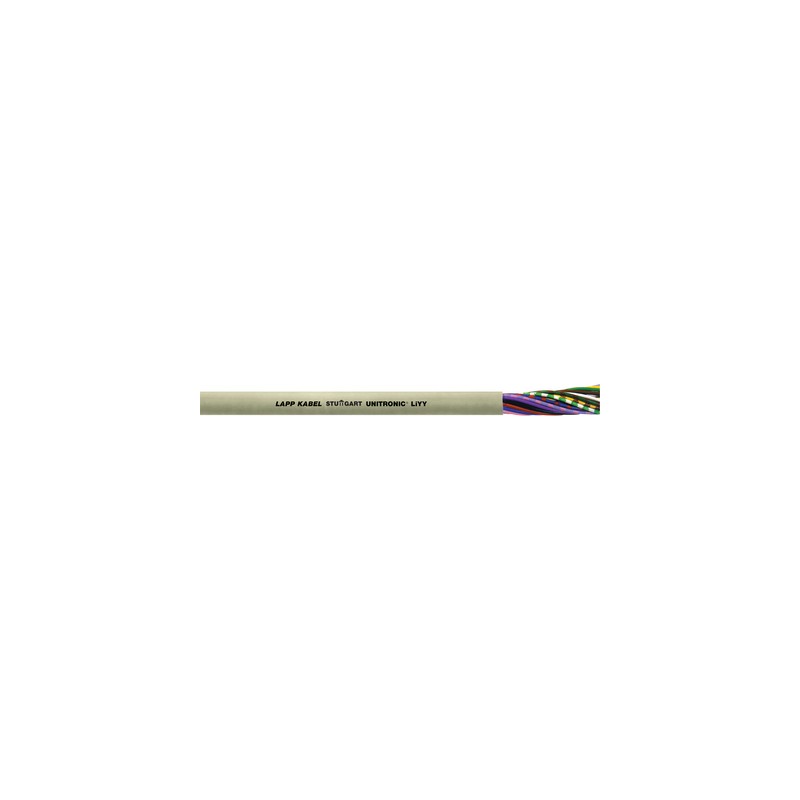

0028608 UNITRONIC LiYY 8x0,75 LAPP Câble de transmission des données, avec code de couleur selon DIN 47100

Avantages

• Faible encombrement grâce aux petits diamètres des câbles
• Possibilités d'application multifonctionnelles
• A partir d'une certaine quantité de commande, la gaine extérieure peut être fabriquée dans une couleur particulière, s'accordant par exemple avec celle de l'appareil à raccorder

Applications

• UNITRONIC® LiYY est utilisé pour la commande et la transmission de données en électronique, dans les appareils de commande électronique, les machines de bureau, les balances, etc.
• Locaux secs et humides
• Occasionnellement mobile

Particularités

• Malgré leur grand nombre de conducteurs, les câbles de transmission de données LiYY ont un petit diamètre extérieur.
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon VDE 0812

Constitution du produit

• Âme à brins fins/multibrins (0,34 mm²) en cuivre nu
• Isolation du conducteur en PVC
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• DIN 47100, sans répétition de couleur, Cf. Annexe T9

Capacité mutuelle

• 120 nF/km environ

Inductivité

• environ 0.65 mH/km

Constitution de l'âme

• Âme, à brins fins
  0,34 mm² 7 brins

Rayon de courbure minimum

• Mobile : 10 x diamètre extérieur
• Pose fixe : 4 x diamètre extérieur

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
