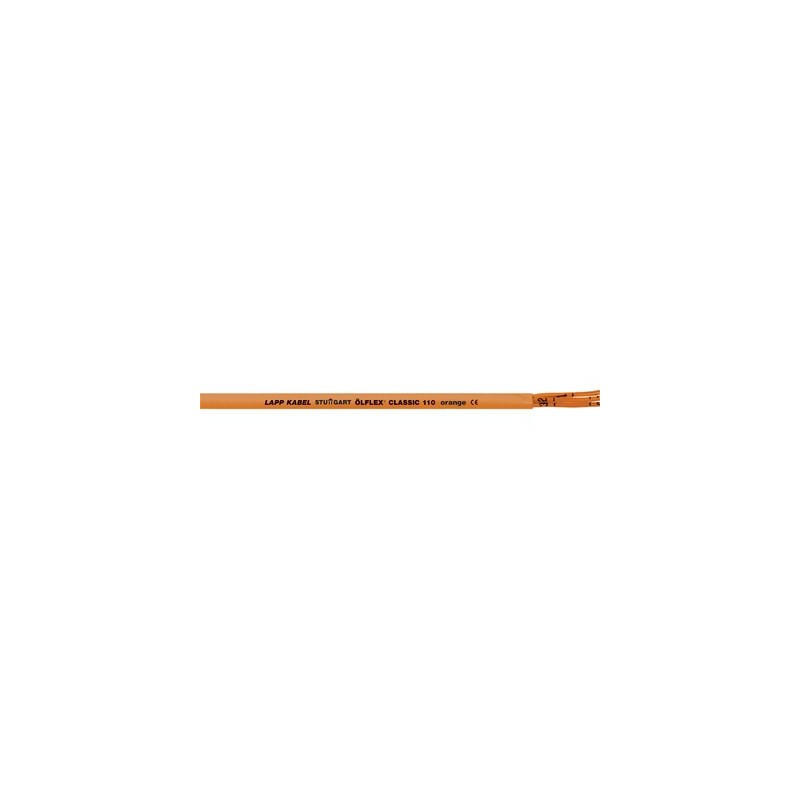

0019710 ÖLFLEX CLASSIC 110 Orange 2X1,5 LAPP Câble de commande en PVC, flexible et conducteurs orange numéro..

Avantages

• Faible encombrement grâce aux petits diamètres des câbles
• Haute performance électrique grâce à sa tension d'essai de 4kV

Applications

• Selon EN 60204-1 (VDE 0113-1), il est recommandé de repérer en orange les câbles des circuits de commande alimentés depuis une source externe et/ou restant sous tension lorsque l'interrupteur général est coupé
• Éclairage électrique et circuits de prises de courant pour les opérations de maintenance et de réparation
• Protection des circuits contre les sous-tension
• Circuits de commande de verrouillage
• Conçu pour des applications de torsion, comme dans les turbines éoliennes

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon IEC 60227-5 et EN 50525-2-51

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolant en PVC spécial Lapp P8/1
• Conducteurs de couleur orange à repérage par numéros noirs
• Gaine : PVC, orange (similaire à RAL 2003)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Conducteurs de couleur orange à repérage par numéros noirs

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Mouvement de torsion dans l'éolienne

• TW-0 et TW-1, cf. Annexe T0

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
