ELDONArmoires au sol gamme acierMM1806 ELDON Plaque d'intercon., 1800x600 MM1806

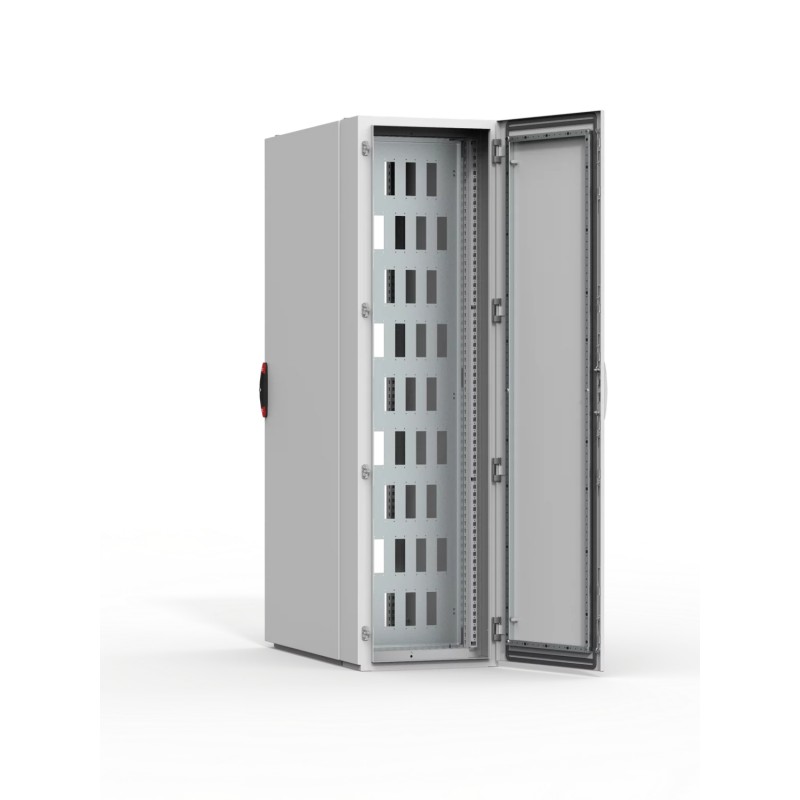

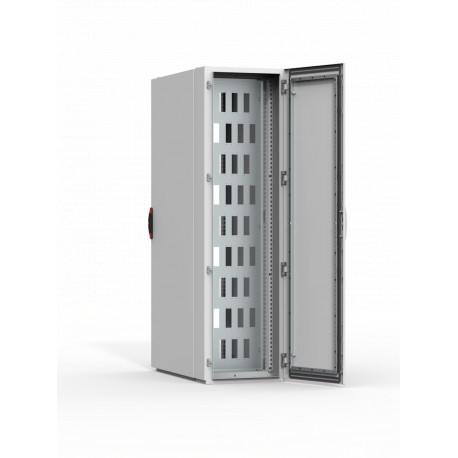

ELDON MM1806 MM1806 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MM1806 ELDON Plaque d'intercon., 1800x600 MM1806

Référence: MM1806

Fabricant: ELDON

Description:

Plaque d'intercon., 1800x600 MM1806
Plaque de conex. cen., 1800x600, galvanisé
Plaque d'intercon., 1800x600, plaquage zinc
Plaque de triage, 1800x600, zinguée

Catégories:

  • Systèmes d'enveloppes (y compris coffrets d'installation) > Cloison de séparation comptage/distribution
  • ELDON > Armoires au sol gamme acier

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 137,17 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

  • Description: Plaque d'interconnexion à placer entre deux armoires ou à combiner avec une porte latérale rehaussée (DNSR). Perforations pour connecteurs 24 broches. Les plaques d'obturation MMG permettent de l'adapter aux connecteurs 16 broches. À monter avec un kit de support CCJ06.
  • Matériau: Acier zingué 2 mm.
  • Unité de livraison: 1 pièce.
  • Instructions de montage: Ajouter un kit CCJ06. Ajouter une porte latérale rehaussée DNSR pour couvrir et protéger les connexions. Ajouter des plaques d'obturation MMG pour les découpes non utilisées ou pour adapter des connecteurs d'une autre taille.
  • Exigences de montage : Add CCJ06; add raised side door DNSR for covering and protection of the connection.; add cover plates MMG for unused cut-outs or to adapt to different connector sizes
  • The plate allows for 24-pin connectors to be installed
  • Connectors can be installed easily which will reduce the required labour time
  • If a side door has been used, operations can be carried out while the main enclosure maintains its protection degree
  • Separation brackets, CCJ, are required in order to mount the marshalling plate
  • Cover plates, MMG, can be used if the pin cut-outs need to be adapted or covered up
  • Plaques de recouvrement, MMG, can be used if the pin cut-outs need to be adapted or covered up
Atributo del producto Valor
Height1800 mm
Width12.5 mm
Depth600 mm
Enclosure MaterialAcier zingué
MaterialAcier zingué
FinishPeinture poudre structurée
Colorn/a
Thickness2 mm
UPC783510506773
EAN8713574075733
Quantité d'emballage standard1.0000
Quantité d'emballage1.0000

ETIM for MM1806 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000770)

Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique1.80 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique600.00 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiqueAcier
Nom de la caractéristiqueTraitement de surface (EF000139)
Valeur de la caractéristiqueÉtamé
Nom de la caractéristiquePour ouvertures de connecteur (EF001132)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRésistant aux arcs (EF009409)
Valeur de la caractéristiqueNon
