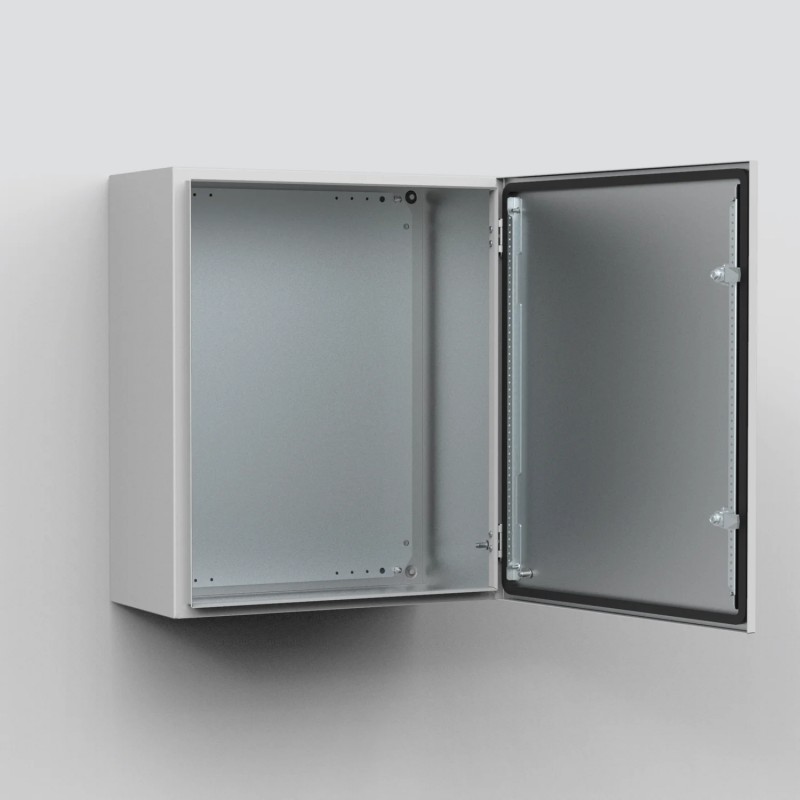

ELDON MASE1008030R5 MASE1008030R5 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

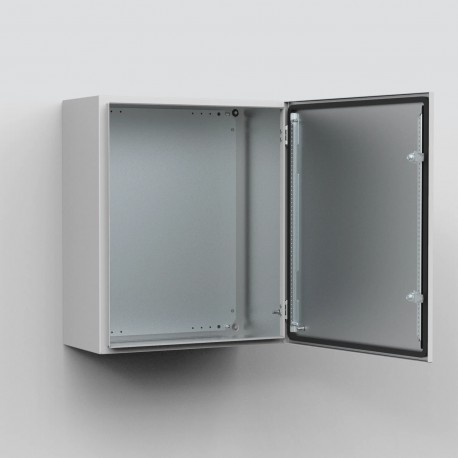

MASE1008030R5 ELDON Armoire murale EMC,1000x800x30, Compacte, 1 porte, avec PM, acier , IP66

Name: MASE1008030R5 ELDON Armoire murale EMC,1000x800x30, Compacte, 1 porte, avec PM, acier , IP66
Brand: ELDON
SKU: ELDMASE1008030R5
Availability: Discontinued

Référence: MASE1008030R5

Fabricant: ELDON

Description:

Armoire murale EMC,1000x800x30, Compacte, 1 porte, avec PM, acier , IP66

Peinture murale EMC, 1000x800x300, compact, 1 porte, avec le DÉPUTÉ, l'acier doux, IP66

Mural CEM, 1000x800x300, Boîtier compact, 1 porte, avec MP, acier doux, IP66

Catégories:

Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
ELDON > Coffret horizontal en tôle acier

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

En savoir plus
ETIM
PDF
Commentaires

Garantie, réparation et dévolution.

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fonctions

Matériau: Corps: Acier zingué 1.2 mm /1.5 mm à partir du modèle MASE0606021R5. Porte: Acier zingué 1.2 mm / 1.5 mm à partir du modèle MASE0606021R5; 2 mm à partir du modèle MASE1006030R5. Platine : Acier galvanisé 2 mm.
Corps: Plié et soudure continue. Quatre perforations de 8,5 mm pour fixation murale sur bossages de 20,4 mm de diamètre x 2 mm pour la circulation de l'air à l'arrière de l'armoire.
Porte: Montage en saillie, ouverture 130º. Charnières invisibles amovibles avec axe imperdable . Les charnières sont montés pour l'ouverture vers la droite seulement. À partir de la taille MASE0505021R5, la porte est équipée de deux profilés de renfort démontables. Protection assurée par un joint CEM.
Fermeture: Chromée, insert DIN 3 mm 1/4 de tour. les armoires H 1000 mm et plus comportent une fermeture à crémone 3 points.
Platine de montage: La platine de montage est graduée verticalement au pas de 10mm pour faciliter le positionnement des équipements. Le haut et le bas sont perforés pour la fixation des câbles. Fixée sur des goujons soudés M8 à l'arrière de l'armoire. Tous les côtés de 800 mm et plus comportent un pli rigidificateur. L'accessoire AMG permet de régler la profondeur de la platine de montage.
Plaque passe-câbles: Aucune ouverture passe-câble n'est pratiquée dans l'armoire pour une protection électromagnétique maximale.
Mise à la masse: La porte est mise à la masse grâce à un goujon M8 spécifique.
Finition: Peinture poudre RAL7035 finition structurée à l'extérieur uniquement.
Protection: Conforme IP 54 TYPE 12 IK 10.
Livraison: Corps et porte de l'armoire zingués ; extérieur peint. Porte équipée d'un joint CEM. Deux profilés de montage de porte sont inclus à partir de la taille MASE0505021R5. Accessoires de mise à la masse.
Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created
Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure
Only EMC rated accessories or peripherals that affect the enclosure's external walls should be used, using other accessories or peripherals will downgrade the enclosure's EMC performance

Atributo del producto	Valor
Hauteur (H)	1000mm
Largeur (W)	800mm
Profondeur (D)	300mm
Dimensions de l'armoire	970 x 770mm
Profondeur de montage maximale	282mm
Nombre de verrous	1
Matériau	Acier galvanisé
Finition	Galvanisé
Couleur	Gris clair
Code couleur	RAL 7035
Poids	51kg
UPC	783510490287
EAN	8713574128613
Quantité d'emballage standard	1
Quantité d'emballage	1

ETIM for MASE1008030R5 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)

Nom de la caractéristiqueLargeur (EF000008)

Valeur de la caractéristique800.00 mm

Nom de la caractéristiqueHauteur (EF000040)

Valeur de la caractéristique1.00 mm

Nom de la caractéristiqueProfondeur (EF000049)

Valeur de la caractéristique300.00 mm

Nom de la caractéristiqueMatériau (EF002169)

Valeur de la caractéristiqueAcier

Nom de la caractéristiqueFinition de la surface (EF006569)

Valeur de la caractéristiqueRevêtu par poudre

Nom de la caractéristiqueCouleur (EF000007)

Valeur de la caractéristiqueGris

Nom de la caractéristiqueNuméro RAL (EF000116)

Valeur de la caractéristique7.04

Nom de la caractéristiqueAvec plaque de montage (EF000118)

Valeur de la caractéristiqueOui

Nom de la caractéristiquePlaque de montage réglable en profondeur (EF006054)

Valeur de la caractéristiqueOui

Nom de la caractéristiqueFixation sur mât (EF009582)
