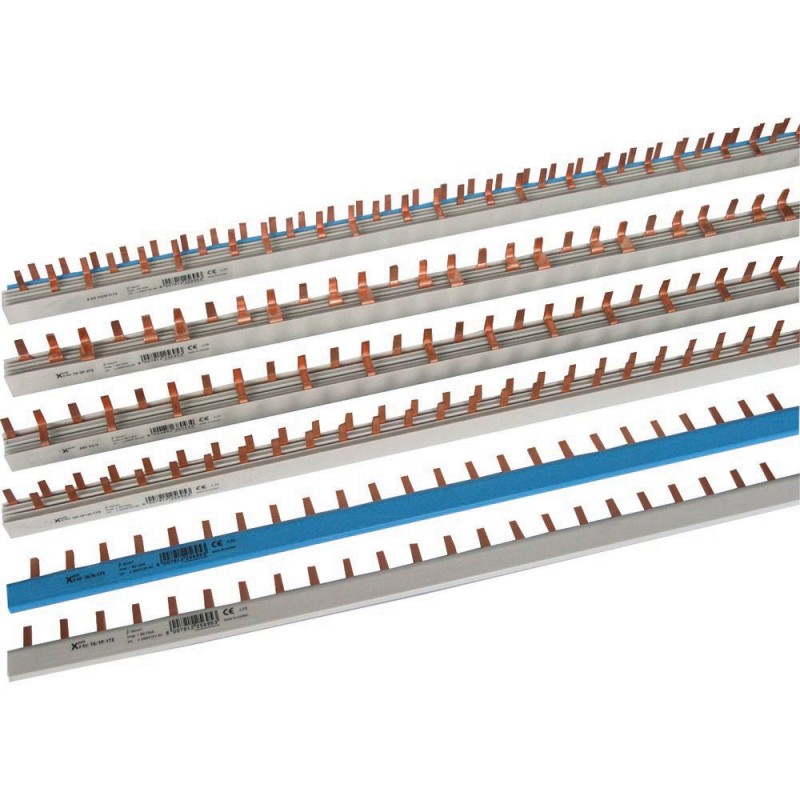

Z-SV-16/3P 271072 Y7-271072 EATON ELECTRIC Connexion bus triphasée Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Z-SV-16/3P 271072 Y7-271072 EATON ELECTRIC Connexion bus triphasée

Z-SV-16/3P

271072

Y7-271072

EATON-MOELLER

Connexion bus triphasée

Eaton Distribution parts. Busbars 3Ph., for Z-SLS, PLHT, D0.-SO/.. (1, 5space units), 80A

Barres omnibus 3Ph., pour Z-SLS, PLHT, D0.-SO/.. (1,5 SU), 80 A

Plus de détails


Appareillage industriel basse tension > Peigne de raccordement

Appareillage Modulaire - Divers et accessoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $90.82
Prix unitaire: $90.82
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Distribution parts
Catalog Number
271072
Model Code
Z-SV-16/3P
EAN
4015082710729
Product Length/Depth
31 mm
Product Height
16.4 mm
Product Width
971 mm
Product Weight
0.56 kg
Compliances
RoHS conform

Spécifications du produit

Special features
For fuse bases, 3 pole
Type
Features
Insulated
Can be cut to size
Electric connection type
Pin
Used with
D0…/3
Fuse Bases
Busbar block
Rated surge voltage
4 KV
Rated uninterrupted current (Iu)
63 A
Suitable for number of devices
13
Number of poles
Three-pole
Color
Other
Rated short-time withstand current (Icw)
0 kA
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Cross section
16 mm²
Number of modular spacings
12
Number of phases
3
Pitch dimensions
0 mm
Rated operational voltage (Ue) - max
500 V
Rated conditional short-circuit current (Iq)
0 kA
Functions
Accessory
Busbar block

ETIM for 271072 Appareillage industriel basse tension (EC000215)
Caractéristique Valeur
Nombre de phases (EF000351) 3
Nombre de pôles (EF001391) 3
Adapté au nombre d'appareils (EF007241) 13
Dimension du pas (EF007504) 0 mm
Section transversale (EF000649) 16 mm²
Longueur (EF001438) 31 mm
Découpable à taille voulue (EF015250) Oui
Largeur dans les unités de partition (EF002950) 12
Courant permanent nominal Iu (EF001389) 63 A
Finition du raccordement électrique (EF003961) Broche
Isolé (EF000019) Oui
Tension nominale de tenue aux chocs (EF002993) 4 kV
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Tension de fonctionnement nominale max. Ue (EF007357) 500 V
Courant nominal de courte durée admissible Icw (EF007050) 0 kA
Adapté à des appareils équipés d'un conducteur N (EF007218) Non
Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) Non
Couleur (EF000007) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-SV-16/3P Y7-271072 271072 FR_271072.pdf 108 Kbytes Z-SV-16/3P Y7-271072 271072 FR_271072.pdf
