> EATON - MOELLER>Interrupteurs de protection moteur>Z-SS-60-ADD/6-81 288793 ELECTRIC 288793 Z-SS-60-ADD/6-81
Produit précédent Produit suivant

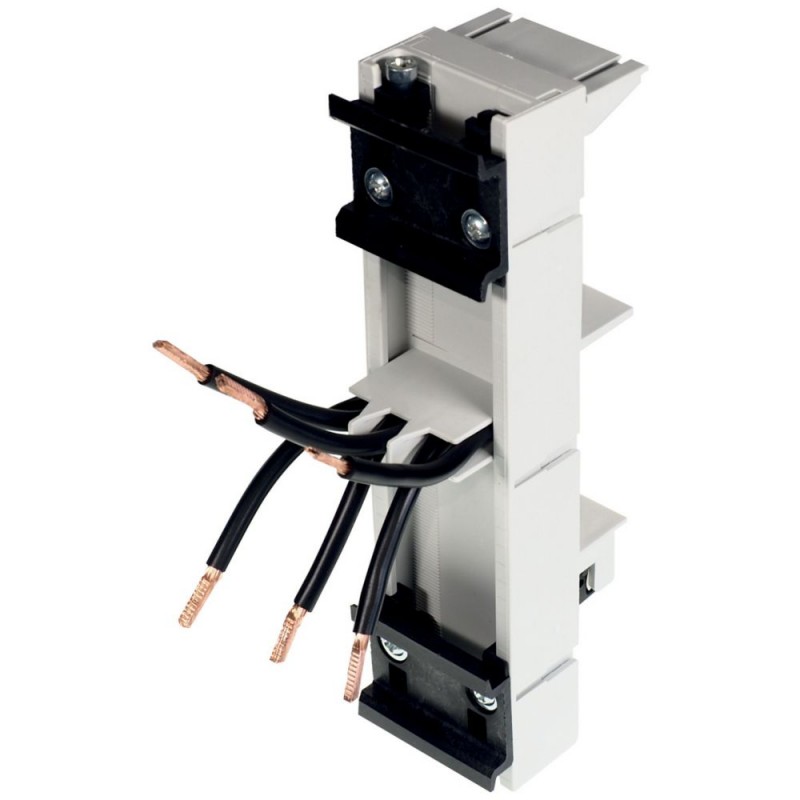

Z-SS-60-ADD/6-81 288793 EATON ELECTRIC 288793 Z-SS-60-ADD/6-81 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Z-SS-60-ADD/6-81 288793 EATON ELECTRIC 288793 Z-SS-60-ADD/6-81

Z-SS-60-ADD/6-81

288793

EATON-MOELLER

288793 Z-SS-60-ADD/6-81

Adaptateur pour jeux de barres double; B=81 mm

Adaptateur double

Plus de détails


Appareillage industriel basse tension > Adaptateur jeu de barres

Interrupteurs de protection moteur

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $36.03
Prix unitaire: $36.03

Quantité Prix
1+$36.03
2+$35.26
4+$30.05
5+$28.82
7+$27.62
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Adaptateur double
Adaptateur double pour jeux de barres, pour système en 60 mm, avec 2x profilés-supports, réglable, alimentation centrale par phase câble 6 mm², Ie=32A, largeur=81mm, pour barres 12x5/10 à 30x5/10, exemple d'utilisation : appareils à fusibles DIN

Gamme de livraison

Gamme
Système en 60 mm
Fonction de base
Adaptateur double pour jeux de barres pour appareillage modulaire
Autres appareils de la gamme
Adaptateur double
Fonction
Pour le montage d'appareils sur des barres plates Cu 60mm avec entraxe entre phases
Utilisation pour
pour épaisseur de barre de 5 mm et 10 mm et double T
Description
Adaptateur double (6 câbles 6 mm²), 2 profilés-supports
Le montage s'effectue par encliquetage de l'adaptateur sur le jeu de barres hors tension
Courant assigné d’emploi [Ie]
35 A
Tension assignée d’emploi [Ue]
690 V AC
Section des conducteurs
6 mm²
Largeur de l'adaptateur
81 mm
Utilisation avec
double profilé en T
12x5/10
15x5/10
20x5/10
25x5/10
30x5/10
Profilé-support
2 Nombre
Remarques

Section 6 mm2- Ie= 35  A

Caractéristiques techniques ETIM 8.0

Appareillage industriel basse tension (EG000017) / Adaptateur jeu de barres (EC001531)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Distribution à barres (technique de commutateur BT) / Adaptateur pour jeu de barre (technologie de coupure basse tension) ([email protected] [ACN951011])
garnissage de barres profilées
2 barres profilées
finition du raccordement électrique
3 conducteurs AWG 10
courant assigné In
35 A
épaisseur min. de barre conductrice
5 mm
épaisseur max. de barre conductrice
10 mm
largeur de l'adaptateur
81 mm
largeur de rail
30 mm
distance de rail
60 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
Z-SS-60-ADD/6-81 288793 FR_288793.pdf 194 Kbytes Z-SS-60-ADD/6-81 288793 FR_288793.pdf
