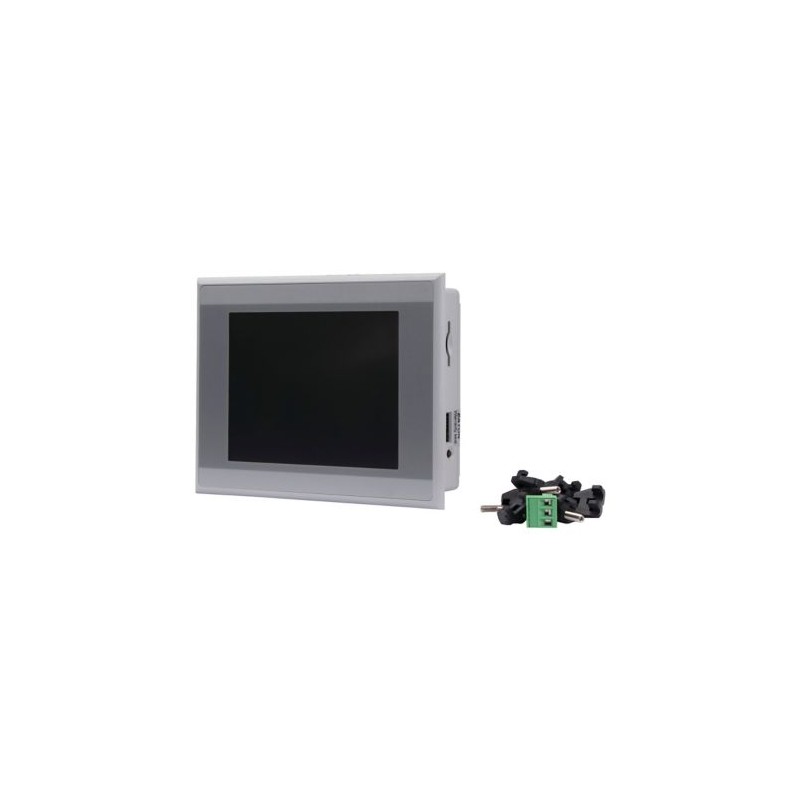

XV-102-D8-57TVR-10 142532 Y7-142532 EATON ELECTRIC Écran tactile, 24V DC, 5,7z, TFT couleur, ethernet, RS232..
XV-102-D8-57TVR-10
142532
Y7-142532
EATON-MOELLER
Écran tactile, 24V DC, 5,7z, TFT couleur, ethernet, RS232, RS485, PROFIBUS, (PLC)
XV-102-D8-57TVR-10
Eaton XV-102 Touch panel, 24 V DC, 5.7z, TFTcolor, ethernet, RS232, RS485, profibus, (PLC)
Interface utilisateur, XV-102, Gamme de produits : XV100 5.7z, Fonction : HMI-PLC (PLC installé ultérieurement par l’utilisateur), Caractéristiques communes de la série de modèles : Interface Ethernet, Périphérique USB, Hôte USB, Emplacement pour carte SD, UL508, Homologations cUL, Affichage - Type : Écran couleur, TFT, Technologie tactile : Resistive-Touch, Nombre de couleurs : 64 k Couleurs, Résolution : VGA, 640 x 480 Pixel, Format portrait : oui, Diagonale de l’écran : 5,7 pouces, Boîtier isolant et plaque frontale, Système d’exploitation : Windows CE 5.0 (licence incl.), Licence API : Peut être équipé par l’utilisateur avec l’article n° 142581 LIC-PLC-MXP-COMPACT, Certificats de licence pour les interfaces embarquées : Peut être étendu selon les besoins , voir Accessoires -> Certificats de produit de licence, Interfaces intégrées : 1 x Ethernet 10/100 Mbps, 1 x périphérique USB, 1 x PROFIBUS/MPI, 1 x RS232, 1 x RS485, 1 x USB host 2.0, Type de façade : Façade standard avec membrane standard (entièrement fermée), Utilisation : Montage encastré, Fentes : pour carte SD : 1, Automatisation de la carte mémoire : en option avec carte SD -> n° d’article 139807, Cartes de communication enfichables (en option) : non, Capteur tactile : Verre avec film, Dissipation thermique : 9,5 W, Degré de protection (IEC/EN 60529, EN50178, VBG 4) : IP65 (à l’avant), IP20 (à l’arrière)
Commande industrielle API > Panneau à écran graphique
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XV-102 Touch panel
Catalog Number
142532
Model Code
XV-102-D8-57TVR-10
EAN
7640130096745
Product Length/Depth
170 mm
Product Height
39 mm
Product Width
130 mm
Product Weight
0.54 kg
Certifications
Certified by UL for use in Canada
IEC/EN 61000-6-4
UL File No.: E208621
IEC/EN 61000-6-2
CUL508
CSA Class No.: NWGQ8
CSA-C22.2 No. 60950-1
UL Category Control No.: NWGQ2
EN 50178
EN 60950
UL 60950-01
UL 60950
DNV GL
CE
UL Recognized
UL report applies to both US and Canada
IEC/EN 61131-2
EAC
IEC/EN 61000-6-4
UL File No.: E208621
IEC/EN 61000-6-2
CUL508
CSA Class No.: NWGQ8
CSA-C22.2 No. 60950-1
UL Category Control No.: NWGQ2
EN 50178
EN 60950
UL 60950-01
UL 60950
DNV GL
CE
UL Recognized
UL report applies to both US and Canada
IEC/EN 61131-2
EAC
Features & Functions
Enclosure material
Plastic
Features
Portrait format
UL508, cUL approvals
USB Host
Ethernet interface
Slot for SD card
Fanless CPU and system cooling, natural convection-based passive cooling
USB device
UL508, cUL approvals
USB Host
Ethernet interface
Slot for SD card
Fanless CPU and system cooling, natural convection-based passive cooling
USB device
Fitted with:
Message indication
1 x PROFIBUS/MPI (built-in interface)
1 x USB host 2.0 (built-in interface)
Printer output
1 x USB device (built-in interface)
Recipes
Color display
1 x RS485 (built-in interface)
1 x RS232 (built-in interface)
Alpha numeric keyboard
SW interfaces
1 x Ethernet 10/100 Mbps (built-in interfaces)
Numeric keyboard
Message system (incl. buffer and confirmation)
1 x PROFIBUS/MPI (built-in interface)
1 x USB host 2.0 (built-in interface)
Printer output
1 x USB device (built-in interface)
Recipes
Color display
1 x RS485 (built-in interface)
1 x RS232 (built-in interface)
Alpha numeric keyboard
SW interfaces
1 x Ethernet 10/100 Mbps (built-in interfaces)
Numeric keyboard
Message system (incl. buffer and confirmation)
Functions
Process default value (input) possible
Additional software components, loadable
Process value representation (output) possible
Additional software components, loadable
Process value representation (output) possible
General
Battery runtime
Back-up of real-time clock: CR 2032 (190 mA/h), zero maintenance (soldered)
Conditions of acceptability
The unit must be supplied via a SELV source.
The provided Ethernet Connection is only allowed to connect to inhouse networks.
UL/CSA
The investigated Pollution Degree is: 2
The following end-product enclosures are required: Fire
The provided Ethernet Connection is only allowed to connect to inhouse networks.
UL/CSA
The investigated Pollution Degree is: 2
The following end-product enclosures are required: Fire
Degree of protection
IP20, rear
IP65
IP65
Degree of protection (front side)
NEMA 4X
IP65
IP65
Fuse type
Built-in fuse (not accessible)
Lifespan
40,000 h (Service life of back-lighting)
Model
Insulating enclosure and front plate
Mounting method
Flush mounting
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Flush mounting - Inclination from vertical: ±45° (if using natural convection)
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Flush mounting - Inclination from vertical: ±45° (if using natural convection)
Product category
HMI-PLC (SPS function, retrofittable)
Residual ripple
≤ 5 % (input voltage)
RoHs conformity
Yes
Software
XSOFT-CODESYS-3, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
GALILEO, Visualization software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
EPAM, Visualization software, Engineering
XSOFT-CODESYS-2, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
GALILEO, Visualization software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
EPAM, Visualization software, Engineering
XSOFT-CODESYS-2, Visualization software, Engineering
Voltage type
DC
Ambient conditions, mechanical
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
Vibration resistance
According to IEC/EN 60068-2-6
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 95 % (non-condensing)
Electro magnetic compatibility
Voltage dips
≤ 10 ms from rated voltage (24 V DC)
5 ms from undervoltage (19.2 V DC)
5 ms from undervoltage (19.2 V DC)
Electrical rating
Permissible voltage
35 V DC (for a duration of < 100 ms)
18.0 - 31.2 V DC, absolute with ripple
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
18.0 - 31.2 V DC, absolute with ripple
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
Power consumption
9.5 W total
Max. 10 W
2.5 W (USB Slave to USB Host)
7 W
Max. 10 W
2.5 W (USB Slave to USB Host)
7 W
Rated control supply voltage
24 V DC (UAUX, -20 %/+25 %)
24 V DC (UPOW, -20 %/+25 %)
24 V DC (UPOW, -20 %/+25 %)
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Supply voltage at DC - max
28.8 VDC
Communication
Communication interface
PROFIBUS, not galvanically isolated, max. 1.5 MBit/s (SUB-D socket 9 pole, UNC)
Interfaces
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Ethernet (100Base-TX/10Base-T)
USB 2.0 device (not galvanically isolated)
USB 2.0 host (1.5 - 12 Mbit/s, not galvanically isolated)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Ethernet (100Base-TX/10Base-T)
USB 2.0 device (not galvanically isolated)
USB 2.0 host (1.5 - 12 Mbit/s, not galvanically isolated)
Number of slots
1 (for SD-Card)
Protocol
Other bus systems
TCP/IP
PROFIBUS
MODBUS
EtherNet/IP
TCP/IP
PROFIBUS
MODBUS
EtherNet/IP
Display
Display contrast ratio
300:1
Display lighting
LED
Dimmable via software
Dimmable via software
Display size
115 x 86 mm
Display type
Standard front with standard membrane (fully enclosed)
TFT
Color display, TFT
TFT
Color display, TFT
Luminance intensity
250 cd/m²
Number of colors of the display
65536
Screen size (diagonal)
5.7 in
Touch technology
Touch sensor (glass with foil), Resistive touch protective screen
Glass with film touch sensor
Resistive touch
Glass with film touch sensor
Resistive touch
Input/Output
Resolution
Safety
Explosion safety category for dust
ATEX dust-ex-protection, II 3D Ex II T70°C IP5x: Zone 22, Category 3D
ATEX dust-ex-protection, in relation to CE
ATEX dust-ex-protection, in relation to CE
Potential isolation
Power supply: no
Supply voltage UAUX: no
Supply voltage UAUX: no
Protection against polarity reversal
Yes, for supply voltage (Siemens MPI optional)
Yes
Yes
System
Backup time
10 years, typ. (time at zero voltage)
Memory
SD Memory Card Slot: SDA Specification 1.00 (External)
128 MByte internal NAND-Flash (can be used for data backup)
32 kByte internal NVRAM (retained data)
64 MByte internal DRAM (OS, Program and data memory)
128 MByte internal NAND-Flash (can be used for data backup)
32 kByte internal NVRAM (retained data)
64 MByte internal DRAM (OS, Program and data memory)
Memory capacity
64,000 kByte
Operating system
Windows CE 5.0 (license included)
Processor
RISC CPU, 32 Bit, 400 MHz
Design verification
Equipment heat dissipation, current-dependent Pvid
9.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
9.5 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | CC |
| Puissance absorbée (EF000346) | 9.5 W |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 1 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 2 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interfaces logicielles (EF003121) | Oui |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Oui |
| Protocole pris en charge pour PROFIBUS (EF003052) | Oui |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Finition de l'écran (EF008244) | TFT |
| Avec écran couleur (EF003097) | Oui |
| Nombre de couleurs de l'écran (EF003098) | 65536 |
| Nombre d'échelles de gris/de bleu de l'écran (EF008515) | 0 |
| Diagonale de l'écran (EF002032) | 5.7 inch |
| Nombre de pixels, horizontal (EF003099) | 640 |
| Nombre de pixels, vertical (EF003100) | 480 |
| Mémoire projet/mémoire utilisateur utiles (EF003108) | 64000 kByte |
| Avec clavier numérique (EF003105) | Oui |
| Avec clavier alphabétique (EF003106) | Oui |
| Nombre de touches de fonction, programmable (EF003103) | 0 |
| Nombre de touches à LED (EF009259) | 0 |
| Nombre de touches système (EF009260) | 1 |
| Technologie tactile (EF010884) | Contact résistif |
| Avec affichage de messages (EF003109) | Oui |
| Avec système de message (tampon et acquittement inclus) (EF003110) | Oui |
| Représentation des valeurs de processus (sortie) possible (EF003111) | Oui |
| Valeur de processus par défaut (entrée) possible (EF003112) | Oui |
| Avec recettes (EF003113) | Oui |
| Nombre de niveaux de protection par mot de passe (EF003114) | 200 |
| Sortie d'impression disponible (EF003115) | Oui |
| Nombre de langues en ligne (EF003116) | 100 |
| Composants logiciels supplémentaires, chargeables (EF003117) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Type de protection NEMA, frontale (EF011961) | 4X |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Température de fonctionnement (EF002393) | 0 °C |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur de l'avant (EF003651) | 170 mm |
| Hauteur de l'avant (EF003652) | 130 mm |
| Profondeur d'encastrement (EF000218) | 34 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-102-D8-57TVR-10 Y7-142532 142532 FR_140017.pdf | 2 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
