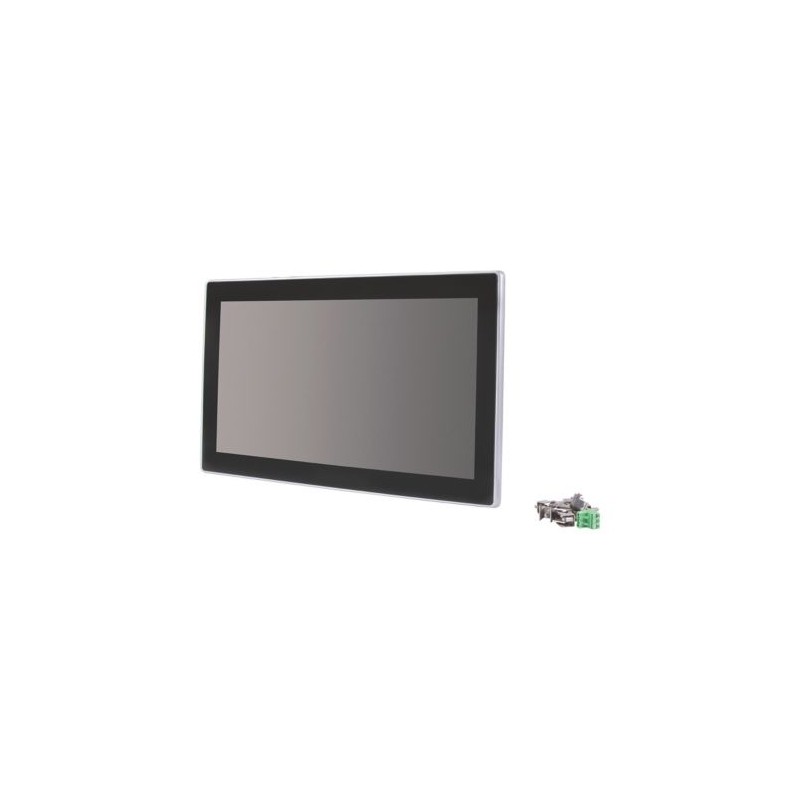

XV-303-15-CE0-A00-1E 191079 Y7-191079 EATON ELECTRIC Interface utilisateur avec API servant de coordinateur ..
XV-303-15-CE0-A00-1E
191079
Y7-191079
EATON-MOELLER
Interface utilisateur avec API servant de coordinateur SWD, 24V DC, Afficheur grand écran PCT 15,6", 1366 x 768 pixels, 2xEthernet, 1xRS232, 1xRS485, 1xCAN, 1xSWD, 1xSD, VisualDesig
XV-303-15-CE0-A00-1E
Eaton XV-303 User interface with PLC as SWD coord.,24 VDC,15.6z PCT widesc. display,1366x768 pixels,2xEthernet,1xRS232,1xRS485,1xCAN, 1xSWD,1xSD,VisualDesig
Écran Multi-Touch avec API, XV-303, Gamme de produits : XV300 15.6z, Sous-gamme : Écran tactile SmartWire-DT avec contrôleur intégré (HMI PLC), Fonction : Coordinateur SmartWire-DT, Description : Écran multi-touch XV300 avec fonction API pour plaques de montage encastrées, Panneau de commande avec API en tant que coordinateur SmartWire-DT et 2e port Ethernet, Logiciel (ingénierie) : visualisation = Visual Designer, Caractéristiques communes de la série de modèles : Interface Ethernet, CAN, Périphérique USB, Hôte USB, RS232, RS485, Emplacement pour carte SD, Système d’exploitation Windows Embedded Compact 7 pro, Licence du logiciel de visualisation d’exécution VisualDesigner intégré, Affichage - Type : Écran couleur, TFT, antireflet, Technologie tactile : Technologie multi-touch capacitive (PCT), Nombre de couleurs : 16777216 (Profondeur de couleur 24 bits), Résolution : WXGA, 1366 x 768 pixels, Format portrait : oui, Diagonale de l’écran : 15,6, écran large pouces, panneau en verre avec cadre en aluminium avec boîtier en aluminium moulé sous pression et boîtier en plastique, Système d’exploitation : Windows Embedded Compact 7 Pro, Licence API : licence API incluse, Certificats de licence pour les interfaces embarquées : Non nécessaire, interfaces intégrées : 2 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x USB host 2.0, 1 x périphérique USB, 1 x CANopen®/easyNet, 1 x SmartWire-DT , Type frontal : Verre trempé antireflet dans un cadre en aluminium, Utilisation : Encastrement, Fentes : pour carte SD : 1, Automatisation de la carte mémoire : en option avec carte SD -> réf. 181638, Cartes de communication enfichables (en option) : non, Capteur tactile : écran tactile multi-touch, Dissipation thermique : 21,6 W, Connexion à SmartWire-DT : oui, Degré de protection (IEC/EN 60529, EN50178, VBG 4) : IP65 (à l’avant selon EN 60529-1), IP20 (à l’arrière selon EN 60529-1), NEMA 4X, NEMA12 (selon NEMA 250-2003)
Commande industrielle API > Panneau à écran graphique
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XV-303 Touch panel
Catalog Number
191079
Model Code
XV-303-15-CE0-A00-1E
EAN
7640130099180
Product Length/Depth
403.7 mm
Product Height
76.6 mm
Product Width
254.9 mm
Product Weight
3.9 kg
Certifications
CUL
IEC/EN 61131-2
EMC according to 2014/30/EU
DNV GL
EN 50178
IEC/EN 61131-2
EMC according to 2014/30/EU
DNV GL
EN 50178
Features & Functions
Enclosure material
Aluminum (die-cast, glass panel)
Insulated material
Insulated material
Features
RS232
Target and web visualization
Ethernet interface
USB Host
RS485
CAN
Overload proof
Operating System Windows Embedded Compact 7 pro
USB device
Fanless CPU and system cooling, natural convection-based passive cooling
Portrait format
Slot for SD card
Integrated VisualDesigner Runtime visualization software license
Target and web visualization
Ethernet interface
USB Host
RS485
CAN
Overload proof
Operating System Windows Embedded Compact 7 pro
USB device
Fanless CPU and system cooling, natural convection-based passive cooling
Portrait format
Slot for SD card
Integrated VisualDesigner Runtime visualization software license
Fitted with:
SW interfaces
1 x USB device (built-in interface)
Color display
1 x USB host 2.0 (built-in interface)
Message system (incl. buffer and confirmation)
1 x CANopen®/easyNet (built-in interfaces)
1 x SmartWire-DT (built-in interface)
Message indication
Recipes
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
Printer output
2 x Ethernet 10/100 Mbps (built-in interface)
1 x USB device (built-in interface)
Color display
1 x USB host 2.0 (built-in interface)
Message system (incl. buffer and confirmation)
1 x CANopen®/easyNet (built-in interfaces)
1 x SmartWire-DT (built-in interface)
Message indication
Recipes
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
Printer output
2 x Ethernet 10/100 Mbps (built-in interface)
Functions
Process default value (input) possible
SmartWire-DT coordination
Additional software components, loadable
Process value representation (output) possible
SmartWire-DT coordination
Additional software components, loadable
Process value representation (output) possible
General
Battery runtime
Back-up of real-time clock: BR 2330, non-replaceable (soldered)
Degree of protection
IP20, rear (according to EN 60529-1)
NEMA 12
NEMA 4X
NEMA 12
NEMA 4X
Degree of protection (front side)
NEMA 12
IP65
IP65
Fuse type
Built-in fuse (not accessible)
Lifespan
50,000 h (Service life of back-lighting)
Model
Plastic enclosure and glass panel in plastic frame
Mounting method
Flush mounting
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Potential isolation
Between UPow and 15 V SmartWire-DT supply voltage: no
Power supply: no
Supply voltage UAUX: no
Power supply: no
Supply voltage UAUX: no
Protection against polarity reversal
Yes
Yes, for supply voltage (Siemens MPI optional)
Yes, for supply voltage (Siemens MPI optional)
Product category
SmartWire-DT coordinators
Repetition rate
1 s
Residual ripple
≤ 5 % (input voltage)
RoHs conformity
Yes
Short-circuit protection
No, external fuse FAZ Z3, Supply voltage UAux
Yes, Short-circuit rating, SmartWire-DT supply voltage
Yes, Short-circuit rating, SmartWire-DT supply voltage
Software
Software (Engineering): visualization = Visual Designer
VISUAL DESIGNER
XSOFT-CODESYS-3, PLC-Programming software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
XSOFT-CODESYS, Visualization software, Engineering
VISUAL DESIGNER
XSOFT-CODESYS-3, PLC-Programming software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
XSOFT-CODESYS, Visualization software, Engineering
Terminal capacity
0.25 - 1.5 mm², flexible with ferrule
24 - 16 AWG, solid or stranded
0.2 - 1.5 mm², solid
24 - 16 AWG, solid or stranded
0.2 - 1.5 mm², solid
Type
Control panel with PLC as a SmartWire-DT coordinator and 2nd Ethernet port
Voltage type
DC
Ambient conditions, mechanical
Shock resistance
15 g, 11 ms, Mechanical
Vibration resistance
5 - 9 Hz, ± 3.5 mm
9 - 60 Hz, ± 0.15 mm
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0.15 mm
60 - 150 Hz, ± 2 g
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Climatic proofing
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Cold to EN 60068-2-1
Damp heat, constant, to IEC 60068-2-3
Cold to EN 60068-2-1
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 95 % (non-condensing)
Electro magnetic compatibility
Emitted interference
According to IEC/EN 61000-6-4
Interference immunity
According to EN 61000-6-2
Voltage dips
≤ 10 ms, Bridging voltage dips
5 ms from undervoltage (19.2 V DC)
≤ 10 ms from rated voltage (24 V DC)
5 ms from undervoltage (19.2 V DC)
≤ 10 ms from rated voltage (24 V DC)
Electrical rating
Inrush current
12.5 A (for 6 ms)
Permissible voltage
35 V DC (for a duration of < 100 ms)
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18.0 - 31.2 V DC, absolute with ripple
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18.0 - 31.2 V DC, absolute with ripple
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
Power consumption
Max. 21.6 W
16 W typ.
19.1 W
16 W typ.
19.1 W
Rated control supply voltage
24 V DC (UAUX, -15 %/+20 %)
24 V DC (UPOW, -15 %/+20 %)
24 V DC (UPOW, -15 %/+20 %)
Rated operational current (Ie)
0.7 A
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
14.5 V (± 3 % - SmartWire-DT)
Typically UAUX -0.2 V (for 24 V DC slaves)
14.5 V (± 3 % - SmartWire-DT)
Typically UAUX -0.2 V (for 24 V DC slaves)
Supply current
3 A, Imax, Supply voltage UAux
0.7 A, Imax, SmartWire-DT supply
If contactors with a total power consumption > 3 A are connected, a power feeder module EU5C-SWD-PF1/2 has to be used, Supply voltage UAux
If SmartWire-DT modules with a total power consumption > 0.7 A are connected, a power feeder module EU5C-SWD-PF2 has to be used; SmartWire-DT supply
0.7 A, Imax, SmartWire-DT supply
If contactors with a total power consumption > 3 A are connected, a power feeder module EU5C-SWD-PF1/2 has to be used, Supply voltage UAux
If SmartWire-DT modules with a total power consumption > 0.7 A are connected, a power feeder module EU5C-SWD-PF2 has to be used; SmartWire-DT supply
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
19.2 VDC
Supply voltage at DC - max
30 VDC
Communication
Addressing
Address set automatically
Communication interface
SmartWire-DT master
Connection
SmartWire-DT blade terminal SWD4-8MF2
Connection to SmartWire-DT
Yes
Connection type
Push in terminals, Supply voltage
SWD: Plug, 8-pole
SWD: Plug, 8-pole
Data transfer rate
250 kBit/s, SmartWire-DT
125 kBit/s, SmartWire-DT
125 kBit/s, SmartWire-DT
Interfaces
USB 2.0 device (not galvanically isolated)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
USB 2.0 host (not galvanically isolated)
CAN (not galvanically isolated, 9-pin SUB-D plug, UNC)
10/100 Mbps Ethernet connection
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
USB 2.0 host (not galvanically isolated)
CAN (not galvanically isolated, 9-pin SUB-D plug, UNC)
10/100 Mbps Ethernet connection
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
LED indicator
Status indication of Supply voltage: LED
Status indication of SmartWire-DT network: Configurable green or red LED
Status indication of SmartWire-DT master: Green and red LEDs
Status indication of SmartWire-DT network: Configurable green or red LED
Status indication of SmartWire-DT master: Green and red LEDs
Number of slots
1 (for SD-Card)
Number of SmartWire-DT slaves
99
Protocol
EtherNet/IP
CAN
TCP/IP
MODBUS
EtherCAT
CAN
TCP/IP
MODBUS
EtherCAT
Station
SmartWire-DT master, SmartWire-DT network
Display
Display contrast ratio
500:1
Display lighting
Dimmable via software
LED
LED
Display size
16:9
344.23 x 193.54 mm
344.23 x 193.54 mm
Display type
TFT
Color display, TFT, anti-glare
Non-reflective tempered glass in aluminum frame
Color display, TFT, anti-glare
Non-reflective tempered glass in aluminum frame
Display viewing angle
85°/85°/80°/80° (left/right/up/down)
Luminance intensity
300 cd/m²
Number of colors of the display
16777216
Resolution
Screen size (diagonal)
15.6 in
Touch technology
Capacitive multitouch
Projected Capacitive Touch (PCT)
Multi-touch touch panel touch sensor
Projected Capacitive Touch (PCT)
Multi-touch touch panel touch sensor
System
Backup time
10 years, typ. (time at zero voltage)
Memory
SD card, Type: SDSC, SDHC (external memory)
NVRAM: 128kByte Retain
Flash: 1 GByte SLC
DRAM: 512 MByte RAM
NVRAM: 128kByte Retain
Flash: 1 GByte SLC
DRAM: 512 MByte RAM
Memory capacity
512,000 kByte
Operating system
Windows Embedded Compact 7 Pro
Processor
ARM Cortex-A9 800 MHz
Design verification
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
21.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Puissance absorbée (EF000346) | 21.6 W |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 2 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interfaces logicielles (EF003121) | Oui |
| supporte le protocole pour EtherCAT (EF017564) | Oui |
| Protocole pris en charge pour TCP/IP (EF003050) | Oui |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Oui |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Finition de l'écran (EF008244) | TFT |
| Avec écran couleur (EF003097) | Oui |
| Nombre de couleurs de l'écran (EF003098) | 16777216 |
| Nombre d'échelles de gris/de bleu de l'écran (EF008515) | 0 |
| Diagonale de l'écran (EF002032) | 15.6 inch |
| Nombre de pixels, horizontal (EF003099) | 1366 |
| Nombre de pixels, vertical (EF003100) | 768 |
| Mémoire projet/mémoire utilisateur utiles (EF003108) | 512000 kByte |
| Avec clavier numérique (EF003105) | Non |
| Avec clavier alphabétique (EF003106) | Non |
| Nombre de touches de fonction, programmable (EF003103) | 0 |
| Nombre de touches à LED (EF009259) | 0 |
| Nombre de touches système (EF009260) | 1 |
| Technologie tactile (EF010884) | Multicontact capacitif |
| Avec affichage de messages (EF003109) | Oui |
| Avec système de message (tampon et acquittement inclus) (EF003110) | Oui |
| Représentation des valeurs de processus (sortie) possible (EF003111) | Oui |
| Valeur de processus par défaut (entrée) possible (EF003112) | Oui |
| Avec recettes (EF003113) | Oui |
| Nombre de niveaux de protection par mot de passe (EF003114) | 200 |
| Sortie d'impression disponible (EF003115) | Oui |
| Nombre de langues en ligne (EF003116) | 100 |
| Composants logiciels supplémentaires, chargeables (EF003117) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Type de protection NEMA, frontale (EF011961) | 12 |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Température de fonctionnement (EF002393) | 0 °C |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur de l'avant (EF003651) | 404 mm |
| Hauteur de l'avant (EF003652) | 255 mm |
| Profondeur d'encastrement (EF000218) | 75.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-303-15-CE0-A00-1E Y7-191079 191079 ES_179667.pdf | 2 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
