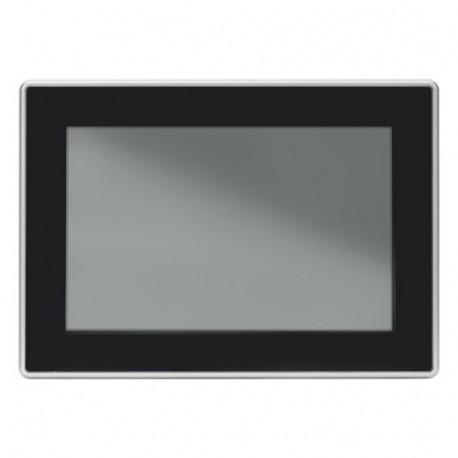

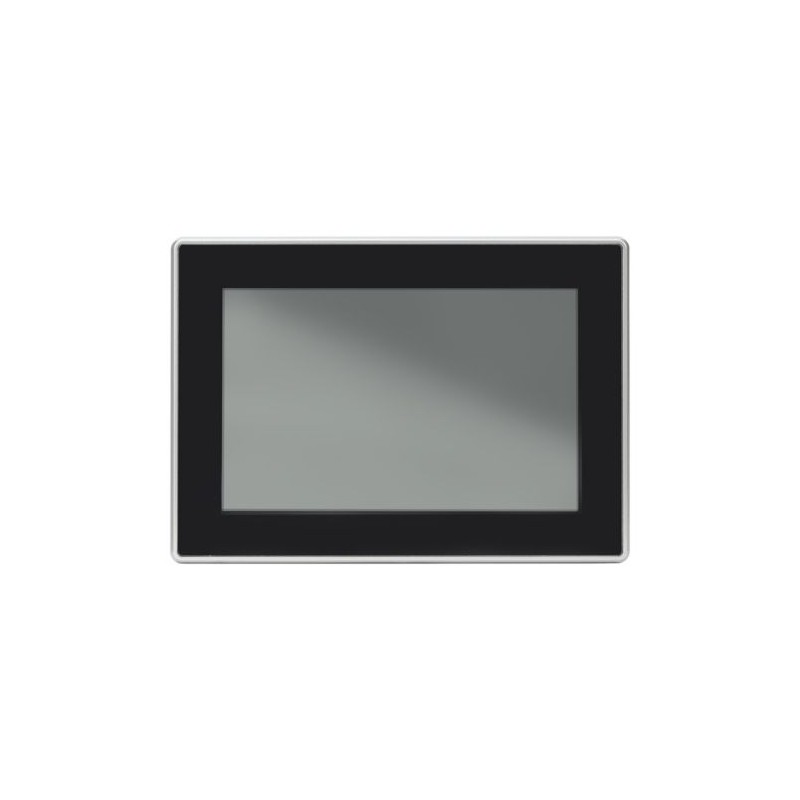

XP-504-10-A10-A01-2B 199996 EATON ELECTRIC PC capacitif multi-touch 10.1" 2 x Ethernet 2 x USB 3.0 RS232 RS4..
XP-504-10-A10-A01-2B
199996
EATON-MOELLER
PC capacitif multi-touch; 10.1"; 2 x Ethernet; 2 x USB 3.0; RS232; RS485; Avec licence d’exécution Galileo incluse
PC industriel
Terminaux tactiles IHM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲PC industriel
Gamme de livraison
Gamme
Solutions de visualisation XP
Gamme
IPC XP-504
Autres appareils de la gamme
Panneau PC
Fonction
PC industriel
Description
Panneau PC, PC industriel pour encastrement
kapazitiver Multi-Touchsreen (PCT)
jusqu’à deux boîtiers de distribution série XP-504 peuvent être connectés
kapazitiver Multi-Touchsreen (PCT)
jusqu’à deux boîtiers de distribution série XP-504 peuvent être connectés
caractéristiques communes de la gamme
Processeur DualCore 1,60 GHz
processeur graphique performant
8 GB RAM
64 GB mSATA
Carte SD 8 Go
processeur graphique performant
8 GB RAM
64 GB mSATA
Carte SD 8 Go
Afficheur - type
Ecran couleur, TFT
Technologie tactile
technologie capacitive multitouch (PCT)
Nombre de couleurs
262144 couleurs
Résolution
1280 x 800
WXGA+ pixels
WXGA+ pixels
Configuration verticale
oui (T max.+ 45°C)
Diagonale d'image
10,1
grand écran pouces
grand écran pouces
Version
Glasfront im Aluminium-Rahmen, Gehäuse aus verzinktem Stahlblech, Kühlkörper aus Aluminium
Système d'exploitation
Windows 10 Enterprise LTSC
Licence automate WL
non disponible chez Eaton
Coupons de licence pour interfaces embarquées
non nécessaire
Interfaces intégrées
2 x Ethernet 1000/100/10 Mbps
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
Version face avant
verre de sécurité trempé anti-reflet
Utilisation
Montage encastré
Emplacements
pour carte SD : 1
Carte mémoire automation
en option avec carte SD -> Code 181638
Modules de communication débrochables (en option)
non
Capteur tactile
écran tactile multi-doigts
Puissance dissipée
38.4 W
Caractéristiques techniques
Affichage
Afficheur - type
Ecran couleur, TFT
Diagonale d'image
10,1
grand écran pouces
grand écran pouces
Résolution
1280 x 800
WXGA+ pixels
WXGA+ pixels
Surface d'affichage
222.72 x 125.28 mm
Format
16:10
Angle de lecture [[à gauche/à droite/en haut/en bas]]
85°/85°/80°/80° ° (Degrés)
Nombre de couleurs
262144 couleurs
Rapport de contraste
en moyenne 900:1
Luminosité
en moyenne 500 cd/m2
Rétroéclairage
DEL
réglage possible par logiciel
réglage possible par logiciel
Durée de vie du rétroéclairage
en moyenne 50000 h
Utilisation
Technologie
Projected Capacitive Touch (PCT), technologie tactile capacitive projetée
Capteur tactile
écran tactile multi-doigts
Système
Processeur
Intel Atom E3950, QuadCore
Mémoire interne
64 GB mSATA
Mémoire externe
SD-Karte Typ: SD oder SDHC nach SDA Spezifikation 2.0, mind. 8 GB
Refroidissement
Refroidissement passif de l'unité centrale et du système, sans ventilateur, par convection naturelle
Durée de sauvegarde par piles de l'horloge temps réelPile (durée de vie)
austauschbar, Lithium Panasonic BR2032 (3V, 190mAh) für BIOS, typisch 5 Jahre
Durée de sauvegarde par piles de l'horloge temps réelDurée de sauvegarde (hors tension)
5 ans en moyenne
Etude
Logiciel de visualisation
Galileo ou 3rd party
Licence automate WL
non disponible chez Eaton
Système d'exploitation
Windows 10 Enterprise LTSC
Interfaces, communication
Interfaces intégrées
2 x Ethernet 1000/100/10 Mbps
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
4 x USB 3.0
1 x RS232/RS422/485
1 x DP
1 x HDMI
USB maître
4 x USB 3.0
RS-232
pas de séparation galvanique, connecteur mâle SUB-D 9 pôles, UNC
RS-485
pas de séparation galvanique, connecteur mâle SUB-D 9 pôles, UNC
Emplacements
pour carte SD : 1
Ethernet
1000/100/10 Mbps
Alimentation
Tension assignée d'emploi
24 V DC TBTS (très basse tension de sécurité)
tension admissible
18-36 V DC
Consommation [Pmax.]
maxi 29 W
Puissance dissipée
38.4 W
Consommation [I]
max. 1.6 A A
Généralités
Constitution du boîtier
Châssis en aluminium fraisé
Version face avant
verre de sécurité trempé anti-reflet
Encombrements (L x H x P)
280.5 x 199.2 x 89 mm
montage encastré
Distance : L x H ≥ 50 mm (1.97"), P ≥ 20 mm (0.79")
Neigung senkrecht: +45° ≦ α ≦-10° bei Betriebstemperatur ≦ 45°C (113°F) (bei natürlicher Konvektion)
Montageplatte: min. 1,5 mm (0.06"), max. 4 mm (0.16“)
Neigung senkrecht: +45° ≦ α ≦-10° bei Betriebstemperatur ≦ 45°C (113°F) (bei natürlicher Konvektion)
Montageplatte: min. 1,5 mm (0.06"), max. 4 mm (0.16“)
Poids
2.7 kg
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP65 (face avant selon EN 60529-1), IP20 (face arrière selon EN 60529-1), NEMA12 (selon NEMA 250-2003)
HomologationsHomologations
UL
HomologationsCertificat
CE, UKCA
HomologationsProtection contre l'explosion (Selon ATEX 94/9/EG)
II 3D Ex tc IIIC T70°C U
Conformité aux normes et directivesCEM
Selon directive 2004/108/EG
Conformité aux normes et directivesEmission de perturbations
Conformité aux normes EN 55022:2010 classe A et EN 61000-6-4:2007
Conformité aux normes et directivesImmunité
Conformité aux normes EN 55024:2010 et EN 61000-6-2:2005
EN 61131-2:2007
EN 61131-2:2007
Chute libre, appareil emballé
gemäß ICE/EN 60068-2-32 m
RoHS
conforme
Conditions d'environnement
Résistance climatiquePression de l'air (service)
795 - 1080 hPa
TempératureStockage/transport [ϑ]
-20 - +60 °C
TempératureTempérature d’emploi min.
0 °C
TempératureTempérature d’emploi max.
+45 °C
Relative de l'air admissibleCondensation
sans condensation
Relative de l'air admissibleHumidité relative
20-85 %, sans condensation
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Puissance dissipée statique, dépendante du courant [Pvs]
38.4 W
Température d’emploi min.
0 °C
Température d’emploi max.
+45 °C
Degré de protection
IP65 (face avant selon EN 60529-1), IP20 (face arrière selon EN 60529-1)
NEMA12 (selon NEMA 250-2003)
UL : 50E, Type 4X (utilisation en intérieur), Type 12 (à l'avant)
NEMA12 (selon NEMA 250-2003)
UL : 50E, Type 4X (utilisation en intérieur), Type 12 (à l'avant)
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sous la responsabilité du tableautier.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Homologations
Product Standards
UL61010-1
UL File No.
E205091
CSA File No.
UL report applies to both US and Canada
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Degree of Protection
IEC: IP65
Encombrements
XP-504 industrial PC with 10.1" screen diagonal
a, b ≧ 50 mm, c ≧ 20 mm, ϑ 0 ≦ T ≦ 45 °C
1,5 mm ≦ d ≦ 4 mm, e = 261 mm , f = 164 mm, ⍺ = 10°
