> EATON - MOELLER>Modules d'E / S distantes XN300>XN-332-5ETH-UMS 199711 ELECTRIC XN-332-5ETH-UMS
Produit précédent Produit suivant

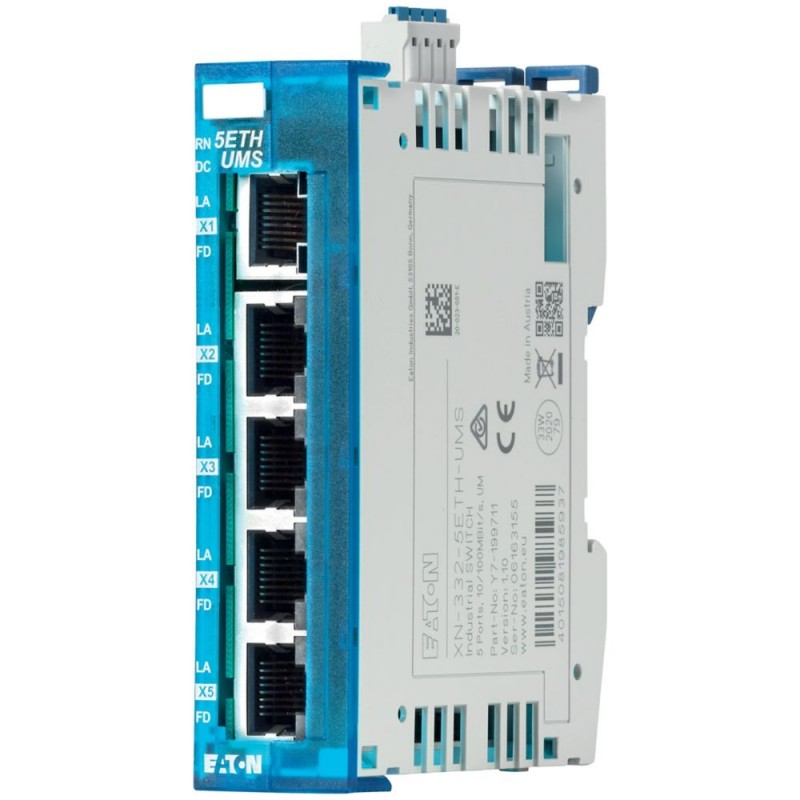

XN-332-5ETH-UMS 199711 EATON ELECTRIC XN-332-5ETH-UMS Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XN-332-5ETH-UMS 199711 EATON ELECTRIC XN-332-5ETH-UMS

XN-332-5ETH-UMS

199711

EATON-MOELLER

XN-332-5ETH-UMS

Switch autonome comme module de tranche dans le système d'entrée/sortie XN300, alimentation 24 V DC, 5xEthernet 10/100Mbit/s

Plus de détails


Modules d'E / S distantes XN300

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $130.10
Prix unitaire: $130.10

Quantité Prix
1+$130.10
2+$112.61
3+$102.90
4+$99.75
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


En savoir plus

▲


Switch autonome comme module de tranche dans le système d'entrée/sortie XN300, alimentation 24 V DC, 5xEthernet 10/100Mbit/s

Gamme de livraison

Gamme
Système d'entrée/sortie XN300
Fonction
Equipements complémentaires pour automates modulaires XC
Fonction
Commutateur Ethernet
Raccordement
Borne à ressort Push-In
Fonction
Commutateur Ethernet pour la connexion de XN300 aux réseaux
Brève description
Commutateur Ethernet 5 ports (RJ45) pour la connexion de segments de réseau
Connexion du bus de terrain
Ethernet (protocole Ethernet IP)
Utilisation avec
XN-322-…

Caractéristiques techniques

Généralités
Température ambiante
0 - +55 °C
Stockage [ϑ]
-20 - +80 °C
Humidité relative
5 à 95%, sans condensation
Tenue aux chocs
selon IEC 60068-2-27 g
Degré de protection
IP20
Puissance dissipée statique, dépendante du courant [Pvs]
1.2 W
Courant absorbé avec alimentation +24 V [I]
(moyenne)(typ.) 200 mA mA
Encombrements (L x H x P)
25 x 104 x 72 mm
Bornes de raccordement
Longueur à dénuder
10 mm
Conducteurs insérablesCond. souples sans embout
1,5 mm2
Mise en réseau
Alimentation système [Usys]
24 V DC
Plage admissible 24 V DC [Usys]
19.2…30 V DC
Plage admissible
18 - 30 V DC

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée statique, dépendante du courant [Pvs]
1.2 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Degré de protection
IP20
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Ne concerne pas les coffrets en matériau isolant.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 8.0

Installation de réseaux de communication (EG000037) / Commutateur de réseau (EC000734)
Technologie de l’information, communication et média (TIC) / Technologie de réseau (communication informatique) / Composant de réseau informatique / Network switch (general application) ([email protected] [AGD549001])
Ethernet
oui
nombre de ports RJ45 10/100 Mbit/s
5
nombre de ports RJ45 10/100/1000 Mbit/s
0
nombre de ports RJ45 1000 Mbit/s
0
nombre de ports RJ45 10 Gbit/s
0
nombre de ports Mini GBIC 10 Gbit/s
0
nombre de ports Mini GBIC 100/1 000 Mbit/s
0
nombre de ports Mini GBIC 1 000 Mbit/s
0
nombre de ports Mini GBIC 40 Gbit/s
0
nombre de ports Mini GBIC 100 Gbit/s
0
nombre de ports combinés RJ45/Mini GBIC
0
nombre de ports GBIC 1 000 Mbit/s
0
nombre de ports M12 10/100 Mbit/s
0
nombre de ports SC 100 Mbit/s
0
nombre de ports SC 1 000 Mbit/s (SX)
0
nombre de ports SC 1 000 Mbit/s (LX)
0
nombre de ports ST 100 Mbit/s
0
nombre de ports POF 100 Mbit/s
0
nombre de ports POF 1000 Mbit/s
0
nombre de ports PoE
0
nombre d'autres ports
0
puissance max. PoE
0 W
mode de pose
profilé chapeau
nombre de commutateurs empilables max.
0
nombre de fentes de module
0
couche 2
oui
couche 3
non
gérable
non
power over Ethernet
autre
indice de protection (IP)
IP20
hauteur
29.3 mm
largeur
80.3 mm
profondeur
104.2 mm
compatible avec Grade2TV selon XP-C 90-483
non
compatible avec Grade3TV selon XP-C 90-483
non

Datasheet - PDF

▲
Titre: Taille: Type:
XN-332-5ETH-UMS 199711 FR_199711.pdf 107 Kbytes XN-332-5ETH-UMS 199711 FR_199711.pdf
