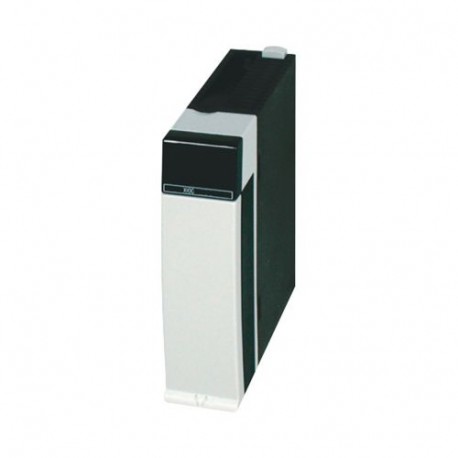

XIOC-4AI-2AO-U1-I1 281544 4519689 EATON ELECTRIC Module d'entrée/sortie analogique pour XC100/200, 24V DC, 4.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XIOC-4AI-2AO-U1-I1 281544 4519689 EATON ELECTRIC Module d'entrée/sortie analogique pour XC100/200, 24V DC, 4..

XIOC-4AI-2AO-U1-I1

281544

4519689

EATON-MOELLER

Module d'entrée/sortie analogique pour XC100/200, 24V DC, 4entr. analog, 2sort. analog(0-10V, 0-20mA)

XIOC-4AI-2AO-U1-I1

Les contrôleurs programmables modulaires XC100 et XC200 offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (XIOC-Module) sont disponibles. Les API modulaires compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.

Plus de détails


Commande industrielle API > Module d'entrées/sorties analogique

Automates programmables XC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton XIOC I/O module
Catalog Number
281544
Model Code
XIOC-4AI-2AO-U1-I1
EAN
4015082815448
Product Length/Depth
100 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.125 kg
Certifications
UL File No.: E135462
UL508
CSA Class No.: 2252-01
CSA-C22.2 No. 0-M
UL
IEC/EN 61131-2
UL Category Control No.: NRAQ
CE
CSA
CSA File No.: 012528
CSA-C22.2 No. 142-M
EN 50178

Features & Functions

Electric connection type
Screw-/spring clamp connection
Features
Input, current
Output, voltage
Output signal configurable
Analog outputs configurable
Input, voltage
Output, current
Analog inputs configurable

General

Admissible range
20.4 – 28.8 V (11.8 – 14.4 V), Power supply
Current consumption
100 mA (typ.), internal (5 V DC), Inputs
200 mA, external, Outputs
Degree of protection
IP20
Number of channels
4, Input
Overvoltage category
II
Pollution degree
2
Protection class
1
Repetition rate
1 s
Residual ripple
≤ 5 %
Resolution
Type
Analog module
Used with
XC100/200 (expandable with up to 15 XI/OC modules)

Ambient conditions, mechanical

Impact resistance
500 g/⌀ 50 mm ±25 g
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Vibration resistance
57 - 150 Hz ± 1.0 mm
10 - 57 Hz, ± 0.075 mm

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-25 °C
Ambient storage temperature - max
70 °C

Electro magnetic compatibility

Emitted interference
Class A (according to DIN/EN 55011/22)
Voltage dips
10 ms

Terminal capacities

Terminals
  • Optionally, screw terminals or spring-loaded terminals for digital/analog modules
  • Plug-in terminal block

Electrical rating

Power loss
Max. 1.9 W
Rated operational voltage
24 (12) V DC
Short-circuit protection
Yes, Short-circuit rating, Outputs

Communication

Connection type
Plug-in terminal block, Outputs
Interfaces
Terminating resistor: ≤ 2 kΩ

Input/Output

Conversions
< 1 ms
1 ms
Input
4 Inputs (0 - 10 V, 0 - 20 mA)
Input current
0 - 20 mA
Input impedance
40 kΩ
Input voltage
0 - 10 V DC (Input modules)
Number of inputs (analog)
4
Number of outputs (analog)
2
Output
2 Outputs (0 - 10 V, 0 - 20 mA)
Output current
Max. 0.02 A
Output voltage
0 - 10 V DC
Total error
Normally 0.4 %, Inputs/Outputs

Safety

Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Analog outputs: no
Analog inputs: no
Between Inputs and Outputs: no

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1.9 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 281544 Commande industrielle API (EC001420)
Caractéristique Valeur
Nombre d'entrées analogiques (EF001994) 4
Nombre d'entrées numériques (EF001995) 2
Entrées analogiques configurables (EF008518) Oui
Sorties analogiques configurables (EF008519) Oui
Entrée, courant (EF003204) Oui
Entrée, tension (EF003205) Oui
Entrée, résistance (EF003206) Non
Entrée, thermomètre à résistance (EF003207) Non
Entrée, thermo-élément (EF003208) Non
Signal d'entrée configurable (EF003209) Non
Résolution des entrées analogiques (EF003575) 14 Bit
Sortie, courant (EF003212) Oui
Sortie, tension (EF003213) Oui
Signal de sortie configurable (EF003214) Oui
Résolution des sorties analogiques (EF003577) 12 Bit
Finition du raccordement électrique (EF003961) Raccordement par borne à ressort/vis
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 30 mm
Hauteur (EF000040) 95 mm
Profondeur (EF000049) 100 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-4AI-2AO-U1-I1 4519689 281544 FR_281544.pdf 178 Kbytes XIOC-4AI-2AO-U1-I1 4519689 281544 FR_281544.pdf
