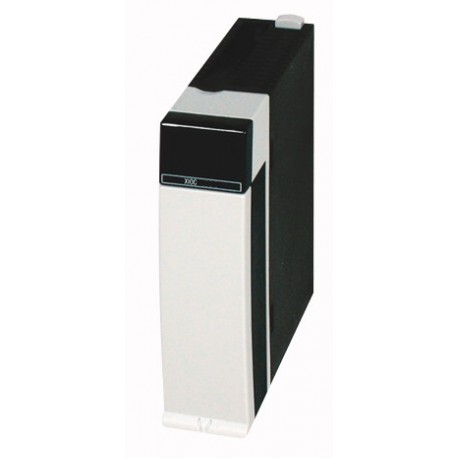

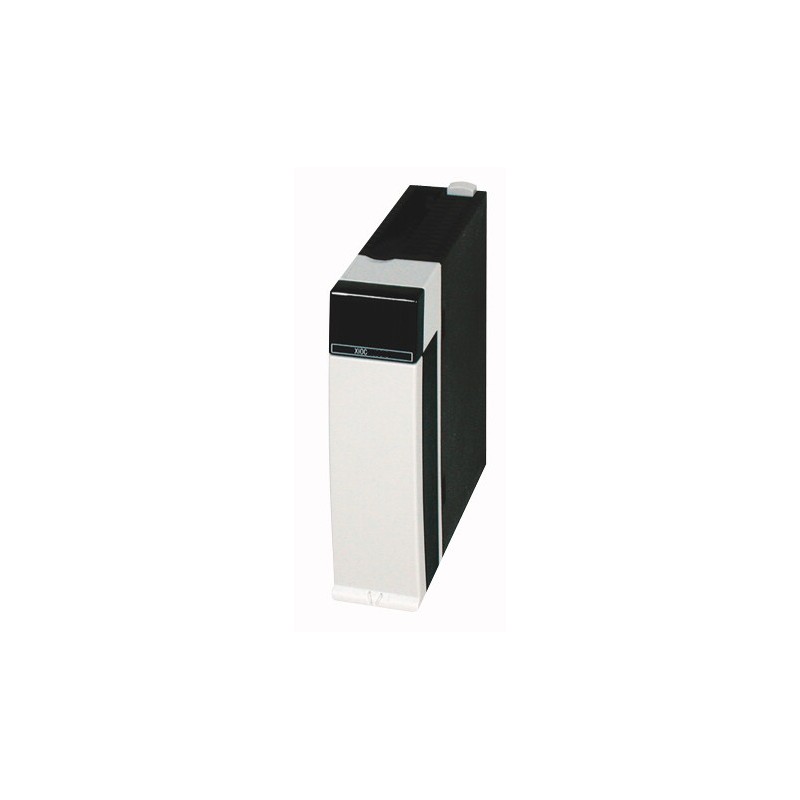

XIOC-2AI-1AO-U1 262409 4519679 EATON ELECTRIC Module d'entrée/sortie analogique pour XC100/200, 24V DC, 2ent..
XIOC-2AI-1AO-U1
262409
4519679
EATON-MOELLER
Module d'entrée/sortie analogique pour XC100/200, 24V DC, 2entr. analog, 1sort. analog(0-10V)
XIOC-2AI-1AO-U1
Les contrôleurs programmables modulaires XC-CPU1xx et XC-CPU2xx offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (module XIOC) sont disponibles. Les API compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.
Commande industrielle API > Module d'entrées/sorties analogique
Automates programmables XC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Module d'entrée/sortie analogique pour XC100/200, 24V DC, 2entr. analog, 1sort. analog(0-10V)
Les automates modulaires XC-CPU1xx et XC-CPU2xx se distinguent par leur configurabilité étendue. Ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d'extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données via l’interface Ethernet vers des clients OPC ou le serveur Web intégré autorise des solutions innovantes.
Gamme de livraison
Fonction
Modules analogiques
Ensemble d'E/S compact pour le raccordement aux automates modulaires XC100/200
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Description
Modules mixtes
2 entrées et 1 sortie 0 - 10 V
temps de conversion 1 ms
2 entrées et 1 sortie 0 - 10 V
temps de conversion 1 ms
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +70 °C
Tenue aux vibrations
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
57 - 150 Hz ± 1.0 g
Tenue aux chocs
15
Durée de choc 11 ms g
Durée de choc 11 ms g
Résistance aux impacts
500 g/⌀ 50 mm ±25 g
Catégorie de surtension/Degré de pollution
II/2
Classe de protection
1
Degré de protection
IP20
Emission de perturbations
DIN/EN 55011/22, Classe A
Poids
0.16 kg
Alimentation
Tension assignée [Ue]
24 (12) V DC
Plage admissible
20,4 à 28,8 (11,8 à 14,4)
Ondulation résiduelle
≦ 5 %
Tolérance aux microcoupuresDurée de la coupure
10 ms
Tolérance aux microcoupuresDélai de répétition
1 s
Puissance dissipée maximale [Pv]
1 W
Entrées
Tension d’entrée
0 - 10 V DC
Résolution
14 bits
Temps de conversion
< 1 ms
Erreur globale
0.4 en moyenne %
Impédance d’entrée
40 kΩ
Séparation galvaniqueCircuit interne à la voie
Non
Séparation galvaniqueEntre les voies d'entrée
Non
Séparation galvaniqueEntre les voies d'entrée/sortie
Non
Voies d'entrée
2 Nombre
Consommation interne (5 V DC)
100 en moyenne mA
Bornes de raccordement
Bornier enfichable
Résolution
12 bits
Sorties
Tension de sortie
0 - 10 V DC
Résolution
12 bits
Défauts
0.4 % en moyenne
Séparation galvaniqueCircuit interne à la voie
Non
Séparation galvaniqueentre les voies de sortie
Non
Nombre de voies
1
Impédance de charge externe
≧ 2 kΩ
Bornes de raccordement
Bornier débrochable
Tenue aux courts-circuits
Oui
Consommation interne (5 V DC)
en moyenne : 200 mA
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Module d'entrées/sorties analogique (EC001420)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module entrée/sortie analogique ([email protected] [AKE524014])
nombre d’entrées analogiques
2
nombre de sorties analogiques
1
entrées analogiques configurables
oui
sorties analogiques configurables
oui
entrée, courant
non
entrée, tension
oui
entrée, résistance
non
entrée, thermomètre à résistance
non
entrée, thermo-élément
non
signal d'entrée configurable
non
résolution des entrées analogiques
14 Bit
sortie, courant
non
sortie, tension
oui
signal de sortie configurable
non
résolution des sorties analogiques
12 Bit
finition du raccordement électrique
raccordement par borne à ressort/vis
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
30 mm
hauteur
100 mm
profondeur
95 mm
Homologations
Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
Encombrements
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 2 |
| Nombre d'entrées numériques (EF001995) | 1 |
| Entrées analogiques configurables (EF008518) | true |
| Sorties analogiques configurables (EF008519) | true |
| Entrée, courant (EF003204) | false |
| Entrée, tension (EF003205) | true |
| Entrée, résistance (EF003206) | false |
| Entrée, thermomètre à résistance (EF003207) | false |
| Entrée, thermo-élément (EF003208) | false |
| Signal d'entrée configurable (EF003209) | false |
| Résolution des entrées analogiques (EF003575) | 14 Bit |
| Sortie, courant (EF003212) | false |
| Sortie, tension (EF003213) | true |
| Signal de sortie configurable (EF003214) | false |
| Résolution des sorties analogiques (EF003577) | 12 Bit |
| Finition du raccordement électrique (EF003961) | Screw-/spring clamp connection |
| Adapté aux fonctions de sécurité (EF001597) | false |
| SIL conformément à IEC 61508 (EF009889) | None |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | None |
| Matériel associé (Ex ia) (EF004141) | false |
| Matériel associé (Ex ib) (EF004142) | false |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | None |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | None |
| Largeur (EF000008) | 30 mm |
| Puissance absorbée (EF000346) | None W |
| Hauteur (EF000040) | 95 mm |
| Profondeur (EF000049) | 100 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XIOC-2AI-1AO-U1 4519679 262409 FR_262409.pdf | 177 Kbytes |
|
